由哈尔滨工业大学材料学院矫淑杰副教授的研究团队在学术期刊 Nano Research 发布了一篇名为High-performance α-Ga₂O₃/CdS quantum dots PEC photodetector based on the pyro-phototronic effect for optical communication(通过α-Ga₂O₃/CdS光电化学型探测器的热释光电子学效应实现宽光谱、高响应光通信)的文章。
主要内容
面向从信息交互到全天候健康监测等应用场景,下一代光电器件需兼顾宽光谱、高灵敏度与自供能等特性。哈工大材料学院矫淑杰团队在《Nano Research》上发表的研究工作,为满足上述需求提供了一种新思路。该工作成功研制出一种基于n-n型异质结的光电化学探测器,该器件突破了传统p-n结的构型限制,通过激发显著的热释光电子效应,实现了性能的显著提升。
研究采用原位沉积工艺,在α-Ga₂O₃纳米棒表面修饰CdS量子点,从而将器件的光谱响应范围从传统的日盲紫外波段成功拓展至紫外-可见光区,同时将响应速度从秒级提升至毫秒量级。该项研究的一个重要发现是,在n-n型异质结中,CdS量子点产生的热释电场同样能有效调控界面能带结构,显著降低载流子输运势垒,进而实现高效的光生电荷分离与收集。

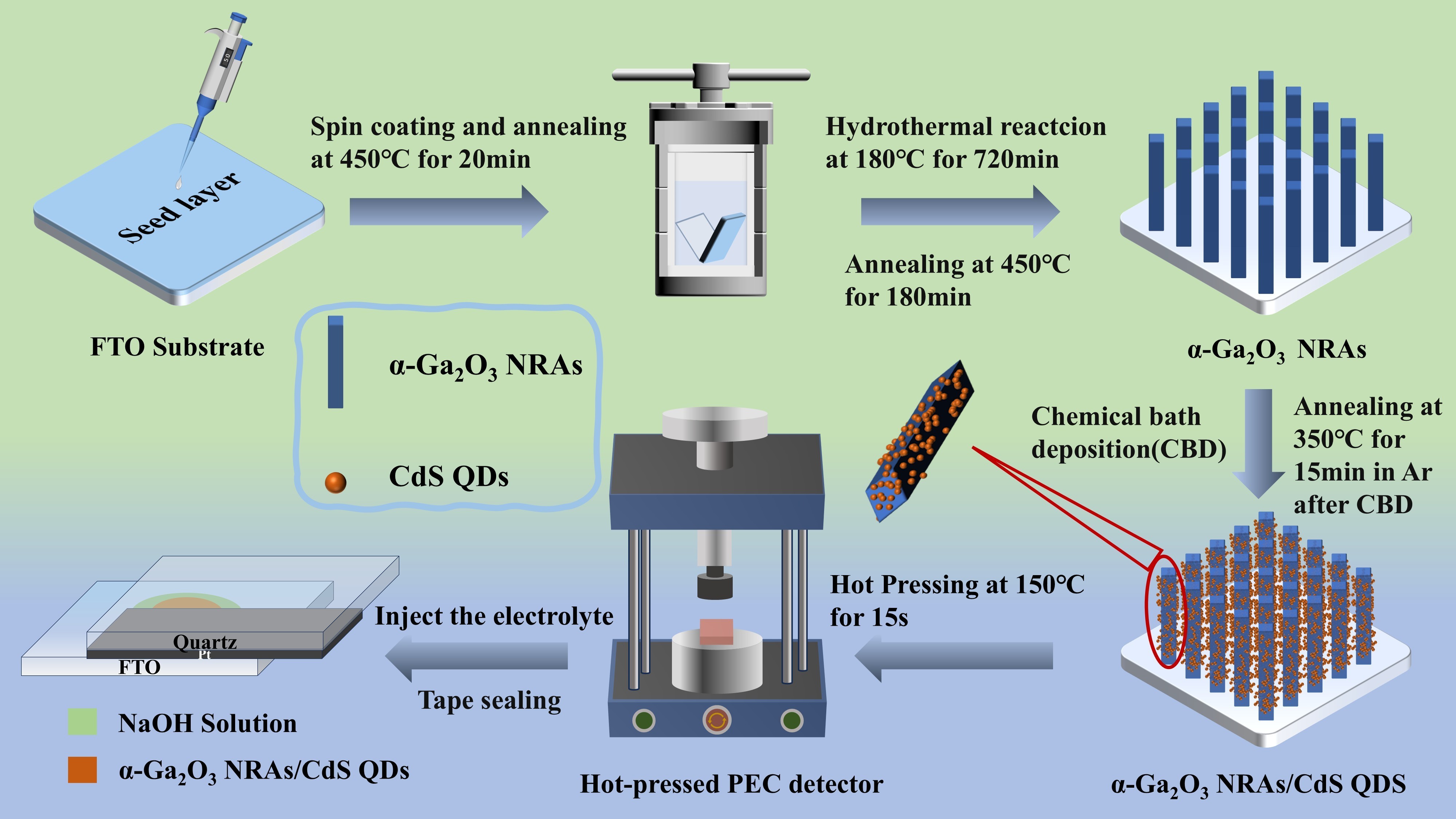

采用低成本水热法制备α-Ga₂O₃纳米柱阵列,并利用化学浴沉积在α-Ga₂O₃纳米柱上沉积CdS量子点,形成的n-n异质结。在254 nm日盲紫外照射下,器件光电流密度达到1.54 μA cm⁻²,相比纯α-Ga₂O₃探测器性能提升169%;在450 nm可见光下,探测器亦表现出2.99 μA cm⁻²的优异光电流,实现宽光谱响应。随着光功率升高,热释光电子效应带来的增益最高可达191%,比探测率亦突破8.47×10⁹ Jones。CdS晶格沿c轴存在自发极化,光照引起的瞬态温升会改变其极化强度,从而在界面处产生可逆的热释电电场。该场与内建电场协同,可动态调控载流子输运,产生一个正向尖峰电流;当光关闭温度下降时,极化反转又会产生反向尖峰电流,这就为实现逻辑运算提供了物理基础。

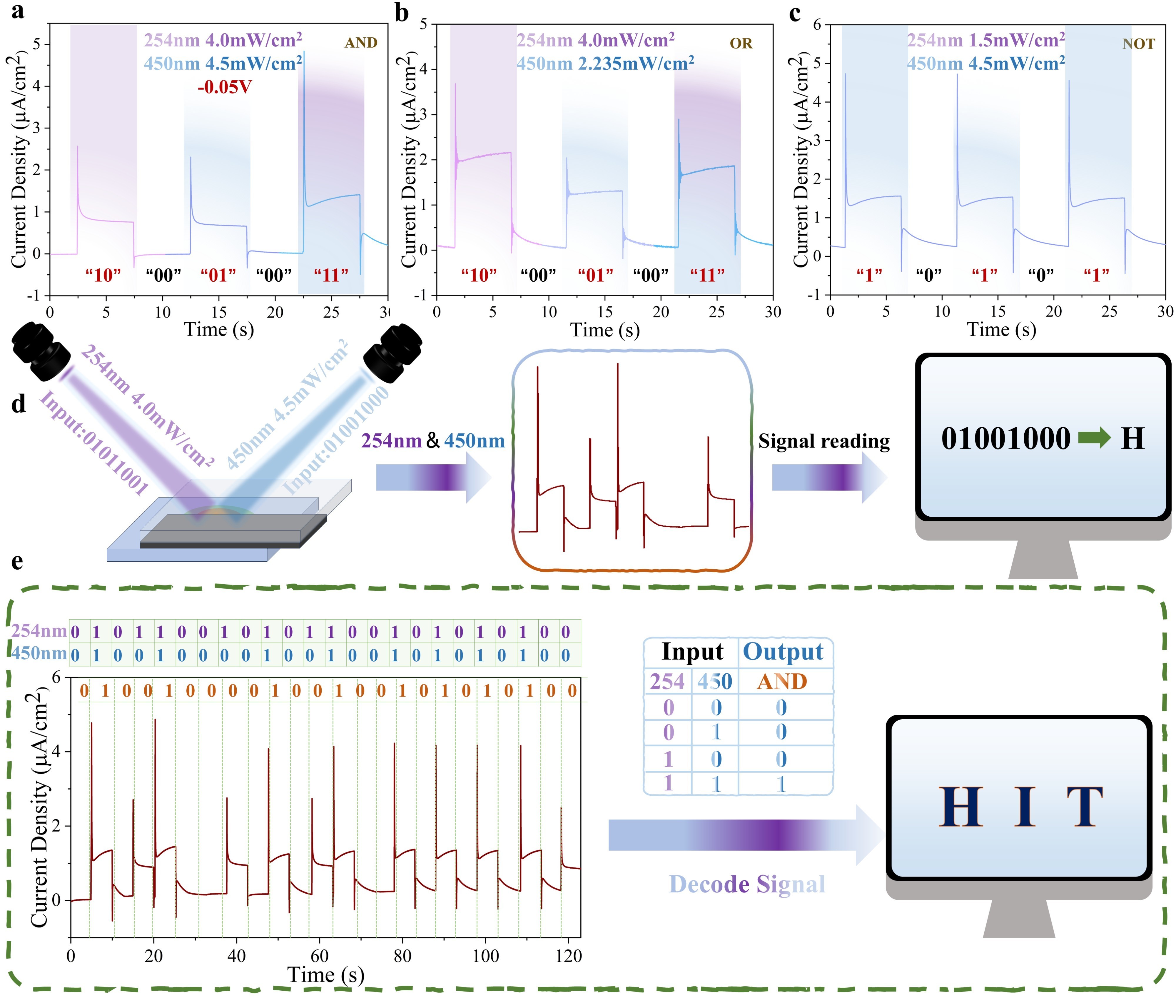

受益于这一独特机制,团队在单一器件上仅通过调节光波长、光功率和偏压便实现了“AND”、“OR”、“NOT”三种可编程逻辑门。进一步,他们用254 nm与450 nm双光源作为输入通道,以光电流密度阈值作为输出电平,成功将二进制码“01011001”与“01001000”编码为“HIT”字符并在接收端完整解码,首次在PEC平台上完成光通信演示。
该项研究得到国家自然科学基金(62174042)与国家重点研发计划(2019YFA0705201)资助。
