【国际论文】美国德克萨斯州立大学:超宽禁带材料的终极组合,氧化镓&金刚石实现共生突破解决热管理瓶颈

日期:2026-05-20阅读:75

        β-Ga₂O₃作为一种新兴的超宽禁带(UWBG)半导体材料,具有约4.8 eV的禁带宽度、高临界电场和优异的Baliga优值,在高功率、高频电子器件领域展现出巨大潜力。其衬底可通过熔体生长实现低成本、大面积制备。然而,β-Ga₂O₃的热导率较低(11-27 W/m·K),导致器件自热效应显著,限制了输出功率密度和可靠性。

        金刚石因其极高的热导率(约2000 W/m·K)而成为理想的热管理材料,但在β-Ga₂O₃上直接生长高质量金刚石薄膜面临表面能失配、热应力、衬底分解以及界面结合差等挑战。传统方法如纳米颗粒籽晶或缓冲层虽有尝试,但往往引入额外热阻或无法彻底解决附着与成核问题。

        近日,来自美国德克萨斯州立大学的研究团队,提出利用Q-carbon(淬火碳)中间层实现β-Ga₂O₃表面高质量金刚石薄膜直接生长的新方案。相关成果发表在期刊 Materials Science in Semiconductor Processing 上,题为《Direct fabrication of diamond films on β-Ga₂O₃ using Q-carbon》。

研究框架与核心思路

        论文的研究思路清晰:首先在c-Al₂O₃衬底上通过脉冲激光沉积(PLD)制备高质量β-Ga₂O₃薄膜,随后沉积非晶碳(DLC)层,再采用纳秒脉冲激光退火(PLA)在β-Ga₂O₃表面原位形成Q-carbon中间层,最后利用热丝化学气相沉积(HFCVD)生长金刚石薄膜。

        Q-carbon是通过超快激光熔化与极端过冷条件下形成的亚稳态碳相,富含sp³键合的类金刚石四面体结构,具有高成核密度和与衬底的良好界面结合能力。研究者通过模拟激光-材料相互作用(SLIM)优化激光能量密度(约0.4 J/cm²),实现可控的熔体再生长速度(约12.5 m/s),从而形成均匀的Q-carbon层。该层不仅解决了表面能失配导致的岛状生长问题,还在HFCVD过程中促进原子氢对sp²碳的刻蚀,加速高质量金刚石的成核与柱状生长,同时缓解热失配应力,避免薄膜开裂或剥离。



主要发现与结论

        实验结果显示,利用Q-carbon籽层生长的金刚石薄膜呈现出尖锐的1332.6 cm⁻¹拉曼特征峰(FWHM仅9.28 cm⁻¹),石墨相含量低,晶体质量高,并形成具有五重孪晶的良好刻面结构。相比直接在β-Ga₂O₃或蓝宝石上生长的金刚石薄膜,应力降低了约70%-75%,薄膜附着力显著提升,未观察到明显剥离。横截面分析进一步证实了柱状金刚石结构的形成,这有助于热量高效传导。模拟结果与实验参数良好吻合,验证了Q-carbon形成的物理机制。

        论文结论指出,Q-carbon中间层为β-Ga₂O₃上金刚石集成提供了一种简便、经济且有效的途径。它克服了传统籽晶法或缓冲层的局限性,在不显著增加界面热阻的前提下实现了大面积、连续、高质量金刚石薄膜的制备。该方法有望推动β-Ga₂O₃基高功率器件的前侧热管理应用,并为其他超宽禁带半导体与金刚石的异质集成提供参考。



研究意义

        这一工作在超宽禁带功率电子领域具有重要意义。通过有效解决热管理瓶颈,它为提升β-Ga₂O₃器件的功率密度、可靠性和工作温度范围奠定了基础。同时,Q-carbon作为通用成核层的技术潜力,也为金刚石在更多非碳化物衬底上的应用打开了新思路。未来,该技术有望与器件工艺进一步融合,助力下一代高性能功率电子和光电器件的实现。





图文导读

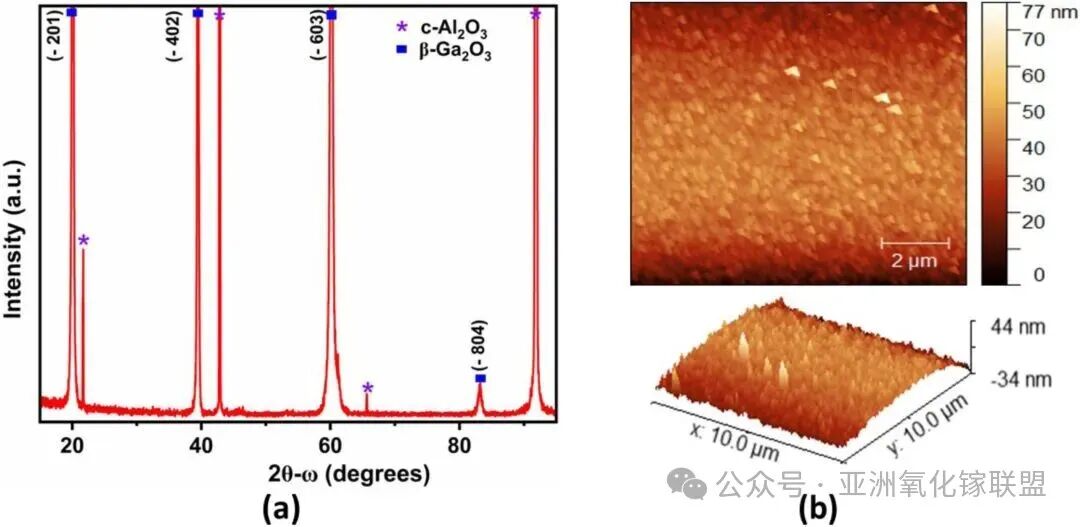

图1. (a) 在650 ℃ 生长温度下生长于c-蓝宝石衬底上的β-Ga₂O₃薄膜的XRD 2θ−ω扫描谱图,以及 (b) 显示PLD法生长β-Ga₂O₃薄膜粗糙度的2D和3D AFM图像。

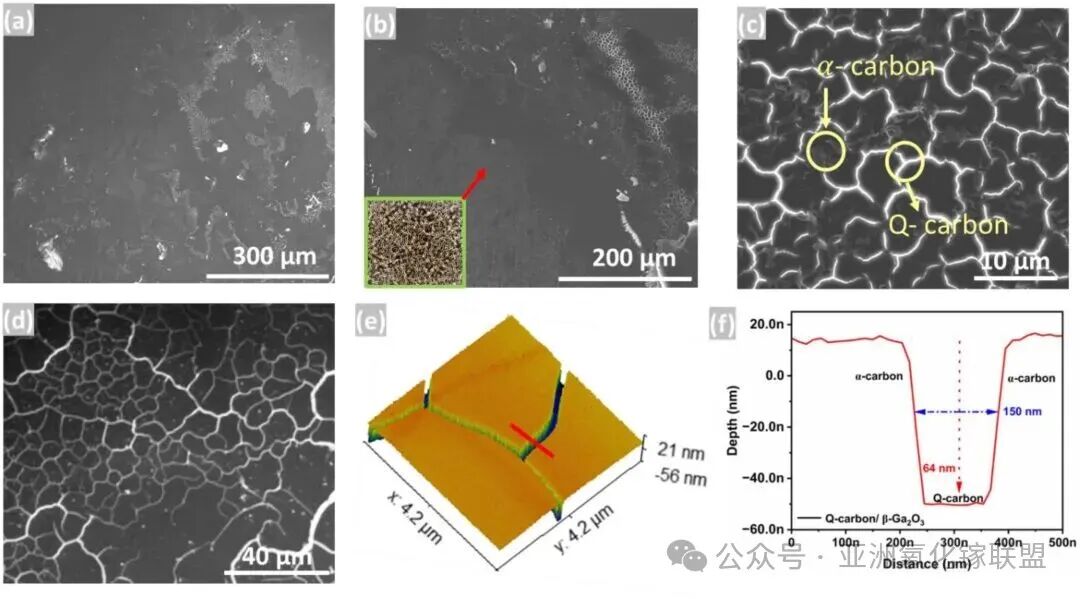

图2. (a) 扫描电子显微镜(SEM)微观图像显示PLA处理后β-Ga₂O₃表面形成大面积Q-碳;(b) 形成Q-碳丝状结构,其侧壁存在早期形成的Q-碳区域;(c) 被深色α-碳区域包围的Q-碳丝状结构的高倍放大图; (d) 在相同的PLA能量密度区域内观察到的不同裂纹宽度;(e) AFM图像显示薄膜上Q-碳和α-碳区域的高度差异;(f) 线形和深度剖面图显示Q-碳和α-碳相的厚度变化。

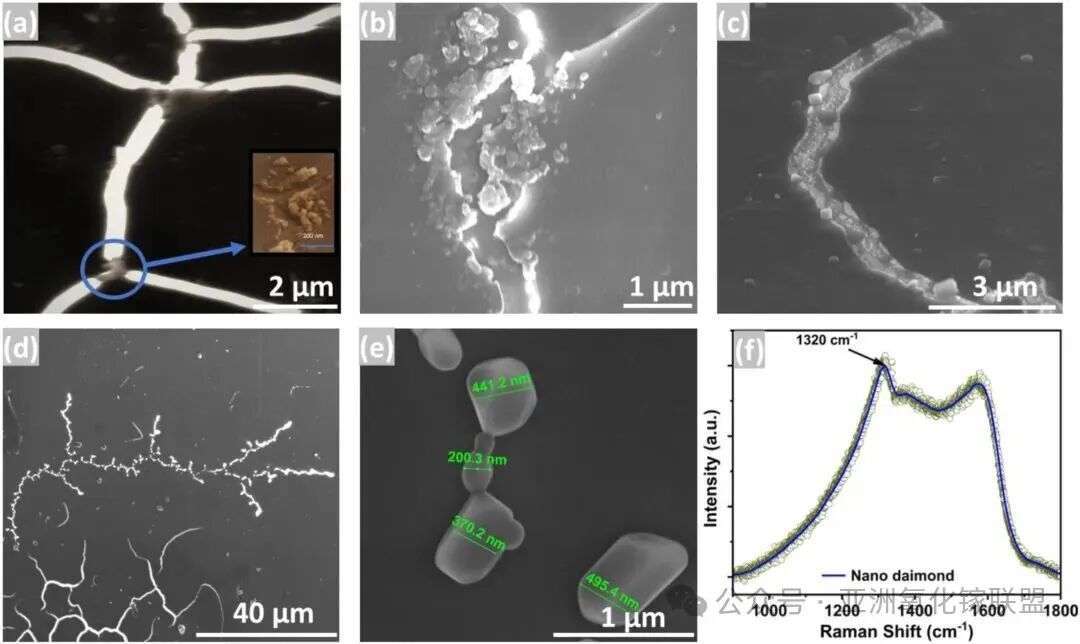

图3. (a) 激光照射区域的扫描电子显微镜(SEM)微观图像,显示了Q碳和纳米金刚石的收缩;(b) 经过多次激光照射后,纤维开始断裂;(c) 520度倾斜角度下的SEM图像,显示了整个纤维区域纳米金刚石的形成; (d) & (e) 该整体金刚石结构的520°倾斜图像,以及不同放大倍率的图像和从200 nm到500 nm不同尺寸范围的纳米金刚石俯视图;(f) 受照区域的拉曼光谱,其中纳米金刚石峰位于1320 cm−1。由于周围区域存在非晶碳区域,D峰和G峰也十分明显。
