序言
据中国经济时报报道,在 2023 年中国光谷九峰山论坛暨化合物半导体产业大会上,中国科学院院士郝跃教授指出,虽然氧化物半导体距离大规模产业化应用仍有一定距离,但其广阔的应用前景已清晰可见。与氮化镓(GaN)和碳化硅(SiC)相比,氧化物半导体的禁带宽度更宽,理论上能够实现更低的导通损耗。然而,散热问题仍是制约其产业化的核心瓶颈。
器件级的热电特性细节与可靠物理依据,是构建(超)宽禁带半导体功率器件自洽电热耦合模型、开展稳态与瞬态热电特性数值仿真、以及进行电热协同优化设计的重要前提。西安电子科技大学的李园副教授长期聚焦这一关键科学问题,针对阻碍 β-Ga₂O₃ 功率器件走向成熟的核心挑战——器件过热问题,系统突破了多项基础表征与建模关键技术:基于 TDTR(Time-Domain Thermo-reflectance)光学表征的 β-Ga₂O₃ 器件未知热物性参数精确测试技术、基于 TTI(Transient Thermal Imaging)热反射成像的 β-Ga₂O₃ 器件复杂瞬态工况热电特性表征技术、联合材料-器件-封装测试分析的 β-Ga₂O₃ 器件热电耦合正向物理建模技术。在此基础上,她开展了 β-Ga₂O₃ MOS 型沟槽二极管、MOSFET 等器件的电热协同设计与热控系统技术的系列研究,建立了高精度(超)宽禁带半导体功率器件电热耦合建模与协同优化设计的研究框架。
其代表性研究成果包括:
An Electro-Thermal Co-Designed Ga₂O₃ [100] Trench Power Diode Featuring Ferroelectric Dielectric
Electro-Thermal Co-Design β-Ga₂O₃ MOS-Type Trench Diode Based on Optimized Trench-Sidewall Interface Quality Strategy and Mechanism Study
Implications for FD-OSIQ-Based Electrothermal Co-Design: Degradation of Reverse Performance in β-Ga₂O₃ Ferroelectric Trench Diodes Under Forward-Voltage Stress
Electro-Thermal Improvement in a β-Ga₂O₃ Cage-Integrated Slanted-Fin MOSFET
The Diamond-Plate Double-Side-Cooled β-Ga₂O₃ SBD Prototype with an Ultra-Low RθJC of 0.24 K/W
该系列工作突破了传统单一物理场设计的局限,深度整合电学与热学的耦合机制,系统揭示了 β-Ga₂O₃ 器件在稳态与瞬态工况下电场-热场及其相互作用的物理机理,为器件结构优化、电热协同设计以及提升工作鲁棒性提供了重要理论支撑。该研究框架对推动(超)宽禁带半导体功率器件的工程化应用与产业化进程,具有重要的理论价值和指导意义。
以下是本系列第二篇工作的相关报道。

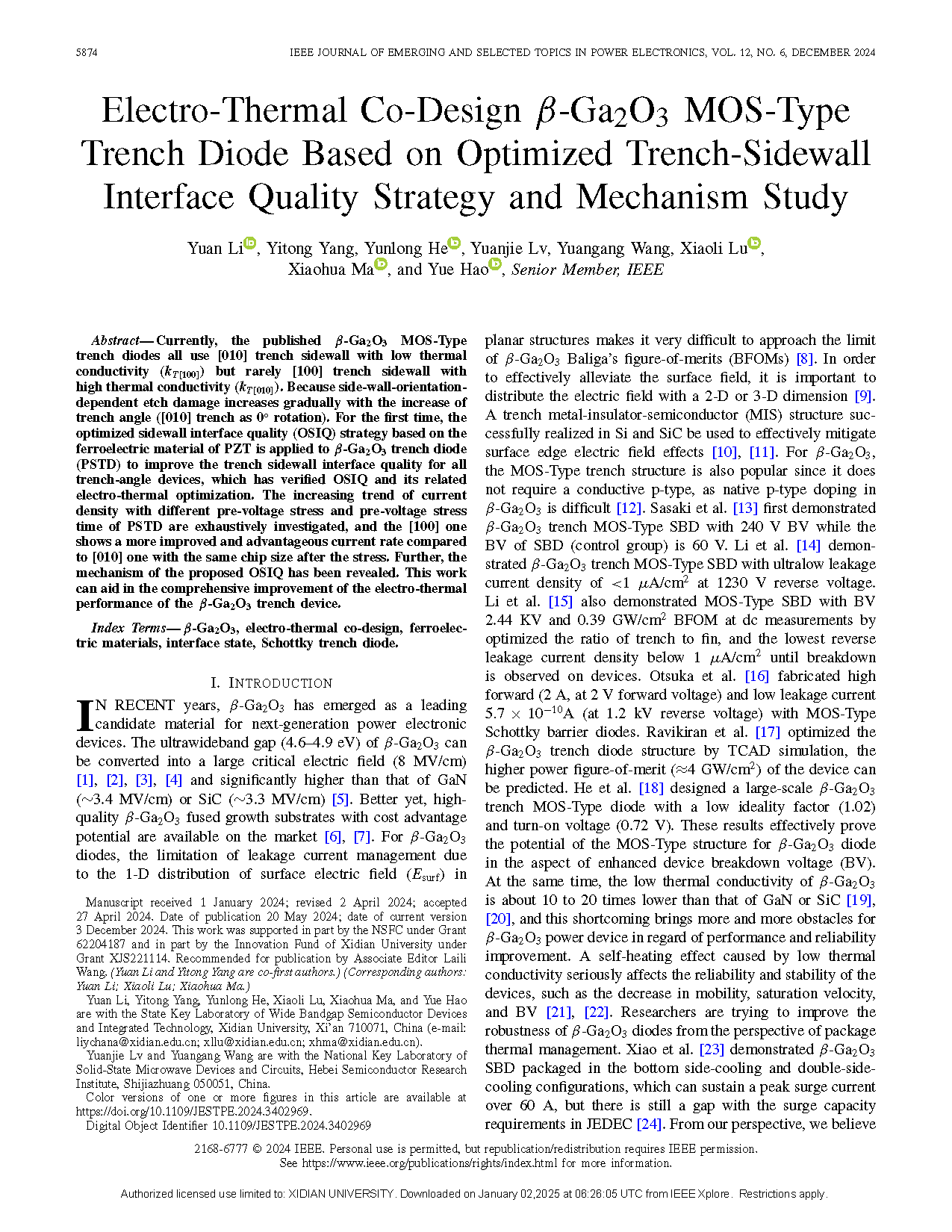

由西安电子科技大学郝跃院士、马晓华教授、李园副教授等人的研究团队在学术期刊 IEEE Journal of Emerging and Selected Topics in Power Electronics 发布了一篇名为 Electro-Thermal Co-Design β-Ga₂O₃ MOS-Type Trench Diode Based on Optimized Trench-Sidewall Interface Quality Strategy and Mechanism Study(基于沟槽侧壁界面质量优化策略的 β-Ga₂O₃ MOS 型沟槽二极管电热特性增强机理研究)的文章。
背 景
β-Ga₂O₃ 作为下一代功率电子器件的领先候选材料,拥有 4.6-4.9 eV 的超宽禁带和高达 8 MV/cm 的临界击穿电场,显著优于 GaN(~3.4 MV/cm)和 SiC(~3.3 MV/cm)。市场上已可获得具有成本优势的高质量 β-Ga₂O₃ 熔体生长衬底,这为其大规模产业化应用奠定了基础。
对于 β-Ga₂O₃ 二极管而言,平面结构中表面电场的一维分布导致漏电流管理受限,难以接近其材料的巴尔加优值(BFOM)理论极限。MOS 型沟槽结构因无需 p 型掺杂(β-Ga₂O₃ 本征 p 型掺杂极其困难)而成为研究热点,已成功实现了击穿电压超过 2 kV、漏电流低于 1 μA/cm² 的优异性能。然而,β-Ga₂O₃ 的低热导率(比 GaN 或 SiC 低 10-20 倍)带来的自热效应严重影响器件的可靠性和稳定性。
β-Ga₂O₃ 具有显著的热导率各向异性:[100] 方向沟槽侧壁的热导率(kT[010] = 27 W/mK @ 300 K)是 [010] 方向(kT[100] = 10.9 W/mK @ 300 K)的 2.5 倍。但由于 ICP 干法刻蚀引入的侧壁取向依赖损伤随沟槽角度增大而加剧,目前已发表的 β-Ga₂O₃ MOS 型沟槽二极管全部采用低热导率的 [010] 方向沟槽,无法利用 [100] 方向的高热导率优势进行电热协同设计。如何解决沟槽侧壁刻蚀损伤问题,实现高热导率 [100] 方向沟槽器件的高性能,成为 β-Ga₂O₃ 功率器件领域亟待突破的关键瓶颈。
主要内容
目前,已发表的 β-Ga₂O₃ MOS 型沟槽二极管全部采用低热导率(kT[010])的 [010] 沟槽侧壁,而很少采用高热导率(kT[010])的 [100] 沟槽侧壁。这是因为随着沟槽角度(以 [010] 沟槽为 0° 进行旋转)的增加,侧壁取向依赖的刻蚀损伤逐渐增大。本工作首次将基于 PZT 铁电材料的优化侧壁界面质量策略(OSIQ)应用于 β-Ga₂O₃ 沟槽二极管(PSTD),以改善所有沟槽角度器件的沟槽侧壁界面质量,验证了 OSIQ 及其相关的电热优化效果。深入研究了 PSTD 在不同预电压应力和预电压应力时间下电流密度的增长趋势,在相同芯片尺寸下,经过应力后 [100] 器件比 [010] 器件表现出更显著的电流密度提升优势。进一步揭示了所提出 OSIQ 策略的作用机制。本工作有助于全面提升 β-Ga₂O₃ 沟槽器件的电热性能。
创新点
首创铁电材料优化沟槽界面策略:首次提出并验证了基于 PZT 铁电材料的优化侧壁界面质量(OSIQ)策略,成功解决了 β-Ga₂O₃ 沟槽器件中侧壁取向依赖的刻蚀损伤问题,打破了只能使用 [010] 方向沟槽的技术局限。
实现高热导率 [100] 方向沟槽器件:通过 OSIQ 策略,首次实现了具有高热导率(27 W/mK)的 [100] 方向沟槽 β-Ga₂O₃ 二极管,在相同芯片尺寸下,[100] PSTD 的电流密度比 [010] PSTD 提升 13.01%,而传统 HfO₂ 介质的 [100] 器件比 [010] 器件电流密度降低 16.34%。

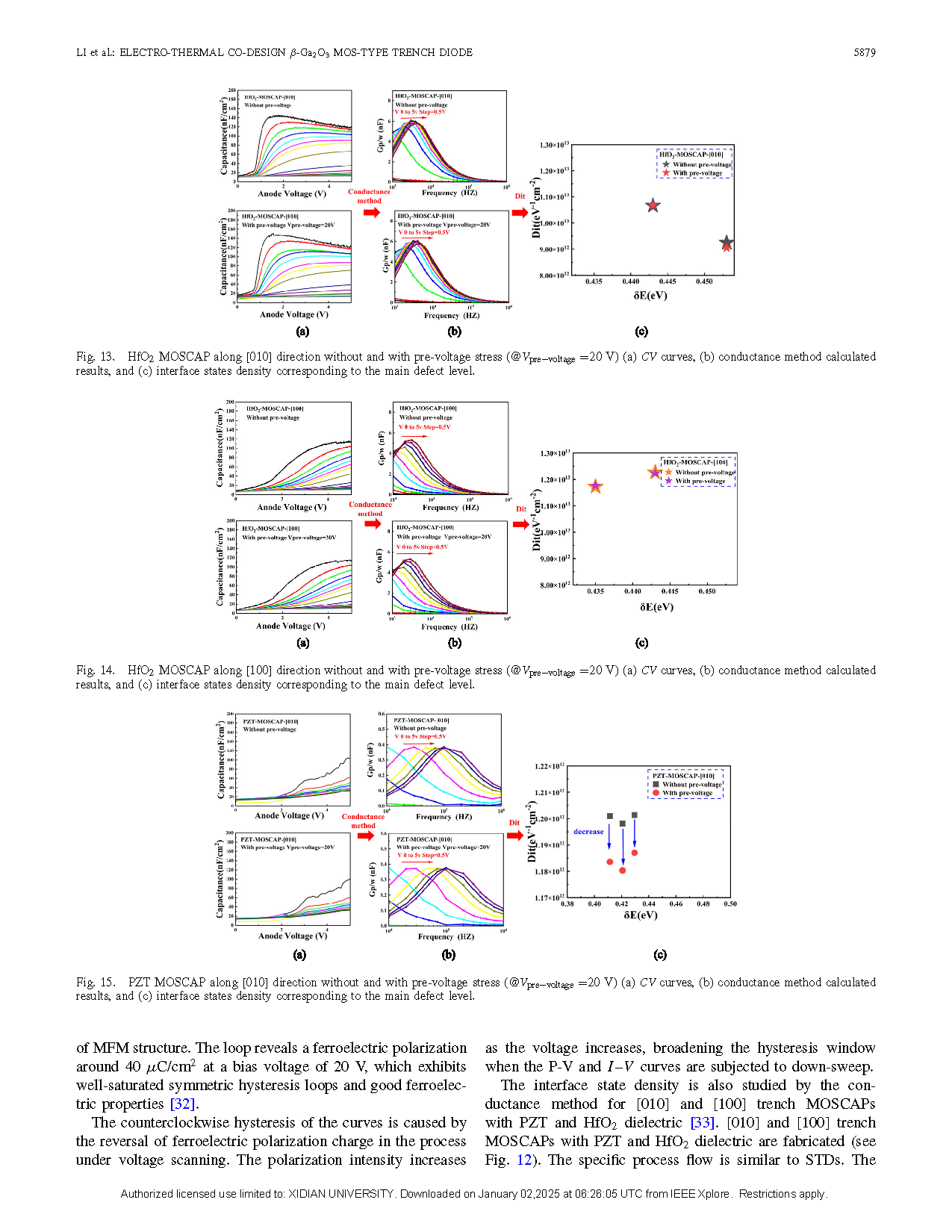

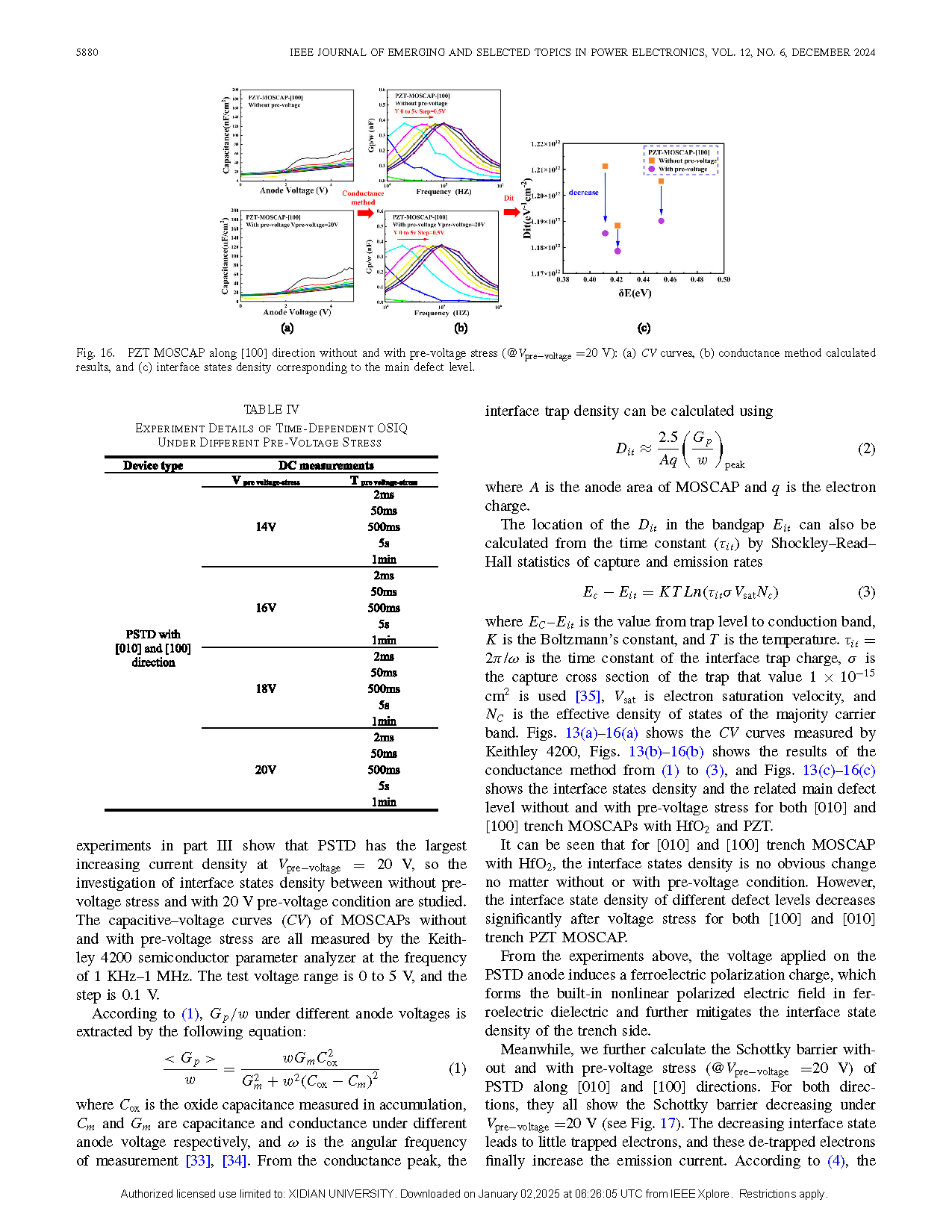

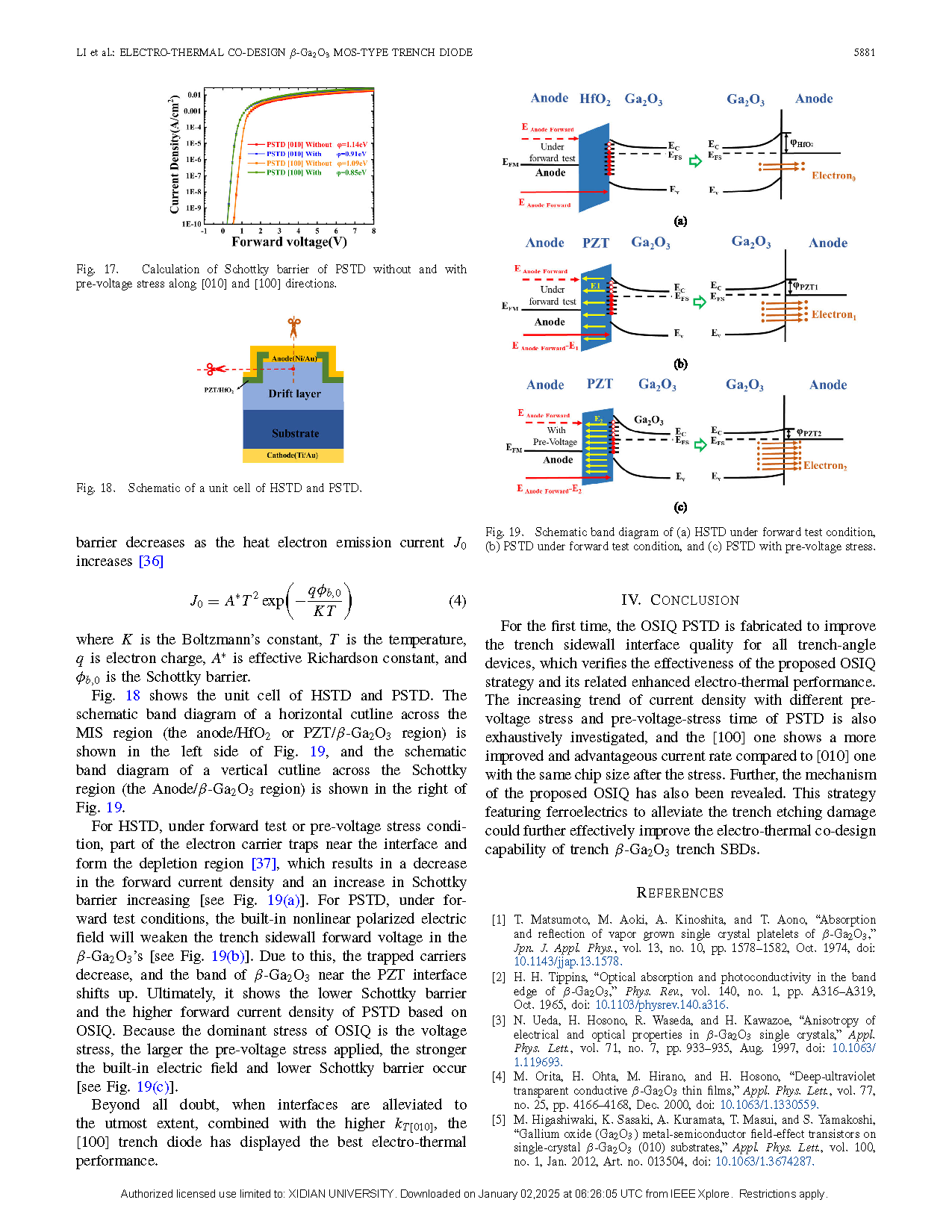

系统揭示铁电极化调控界面态机制:通过 MFM 结构铁电特性表征、电导法界面态密度测试以及能带结构分析,系统揭示了 PZT 铁电介质在电压应力下产生内建非线性极化电场,有效降低沟槽侧壁界面态密度,减少载流子陷阱俘获,从而降低肖特基势垒并提升正向电流的物理机制。
定量研究电压和时间依赖的 OSIQ 效应:定量研究了不同预电压应力(14-20 V)和应力时间(2 ms-1 min)对器件性能的影响,发现电压应力是 OSIQ 效应的主导因素,在 20 V 预电压下 [100] PSTD 电流密度可达基准器件的 128.55%,实现了显著的电热协同优化。
结 论
首次制备了 OSIQ PSTD 以改善所有沟槽角度器件的沟槽侧壁界面质量,验证了所提出 OSIQ 策略的有效性及其相关的电热性能增强效果。深入研究了 PSTD 在不同预电压应力和预电压应力时间下电流密度的增长趋势,在相同芯片尺寸下,经过应力后 [100] 器件比 [010] 器件表现出更显著的电流密度提升优势。进一步揭示了所提出 OSIQ 策略的作用机制。这种利用铁电材料缓解沟槽刻蚀损伤的策略可以进一步有效提升 β-Ga₂O₃ 沟槽 SBD 的电热协同设计能力。
项目支持
本工作得到国家自然科学基金(批准号:62204187)和西安电子科技大学创新基金(批准号:XJS221114)的部分支持。

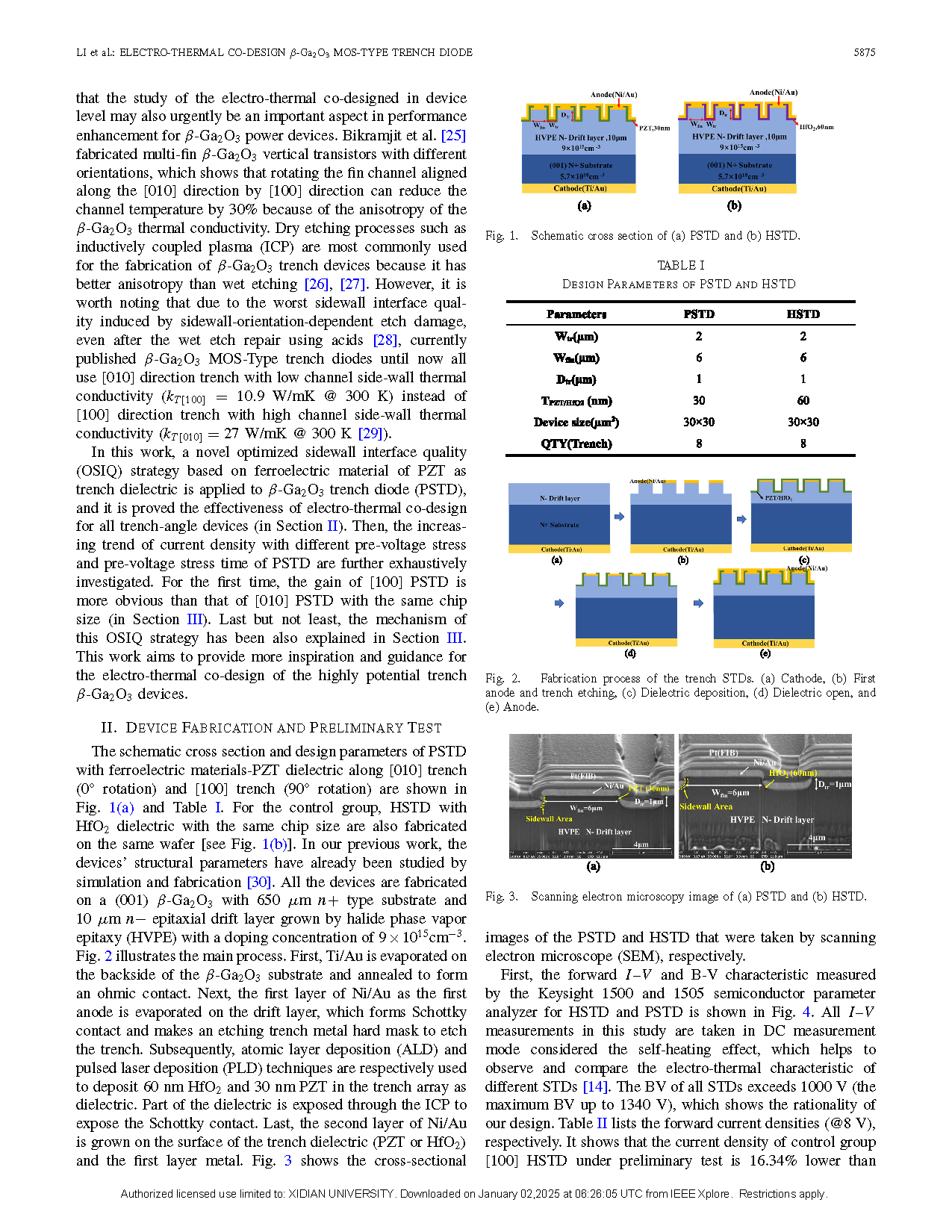

图 1. (a) PSTD 和 (b) HSTD 的截面示意图

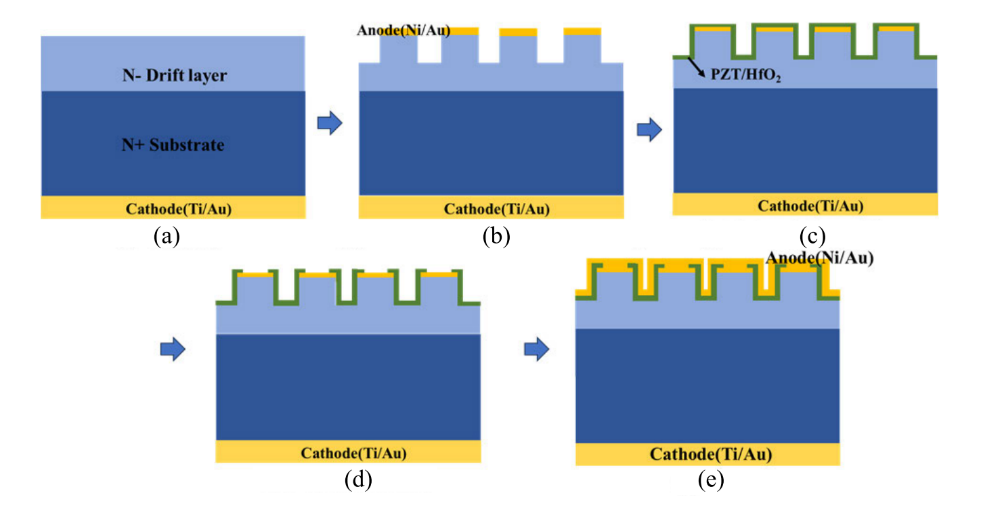

图 2. 沟槽 STDs 的制备工艺。(a) 阴极,(b) 第一阳极和沟槽刻蚀,(c) 介质沉积,(d) 介质开窗,和 (e) 阳极

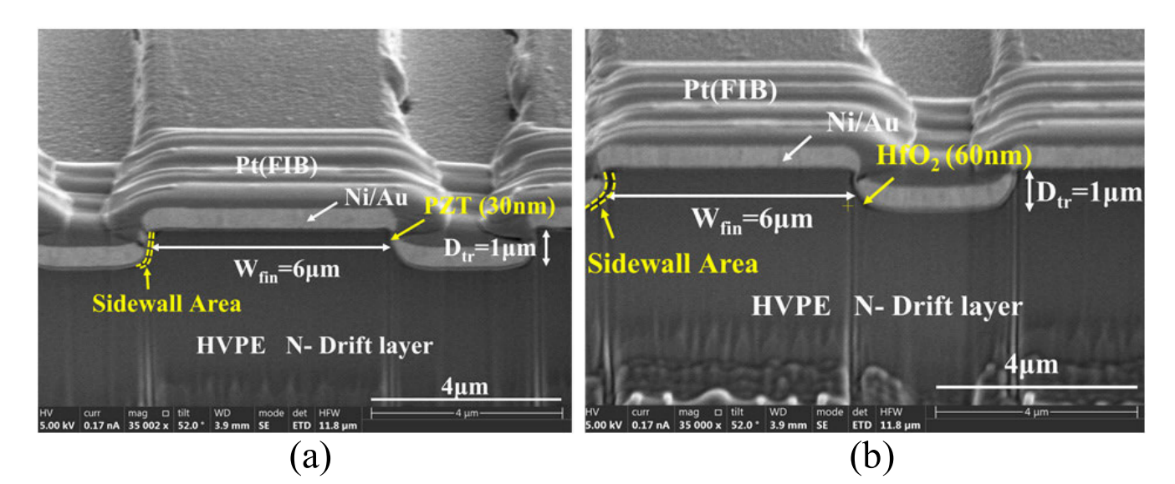

图 3. (a) PSTD 和 (b) HSTD 的扫描电子显微镜图像

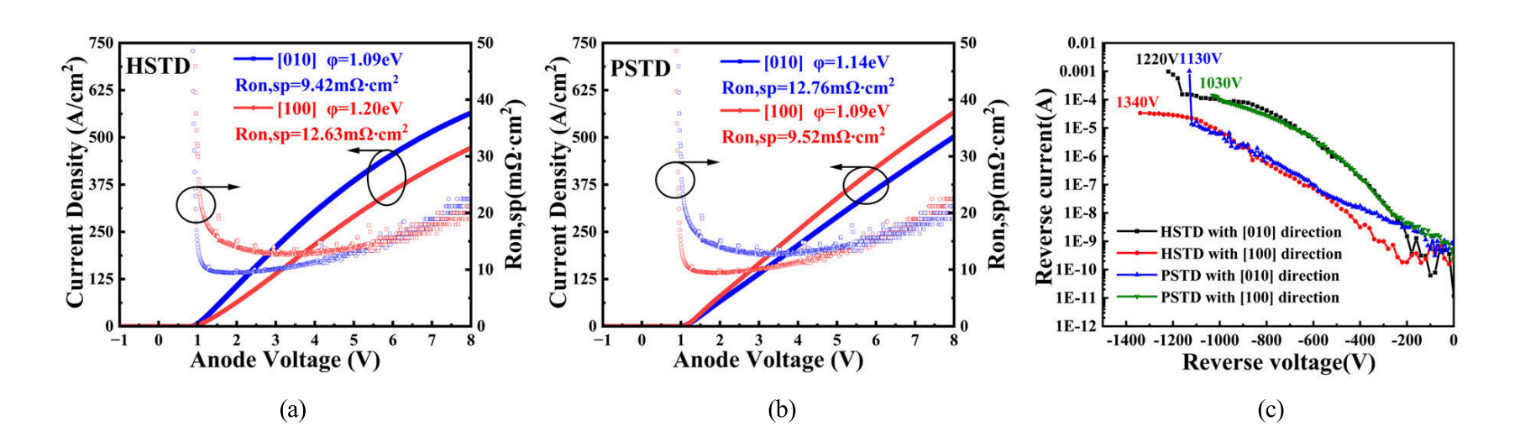

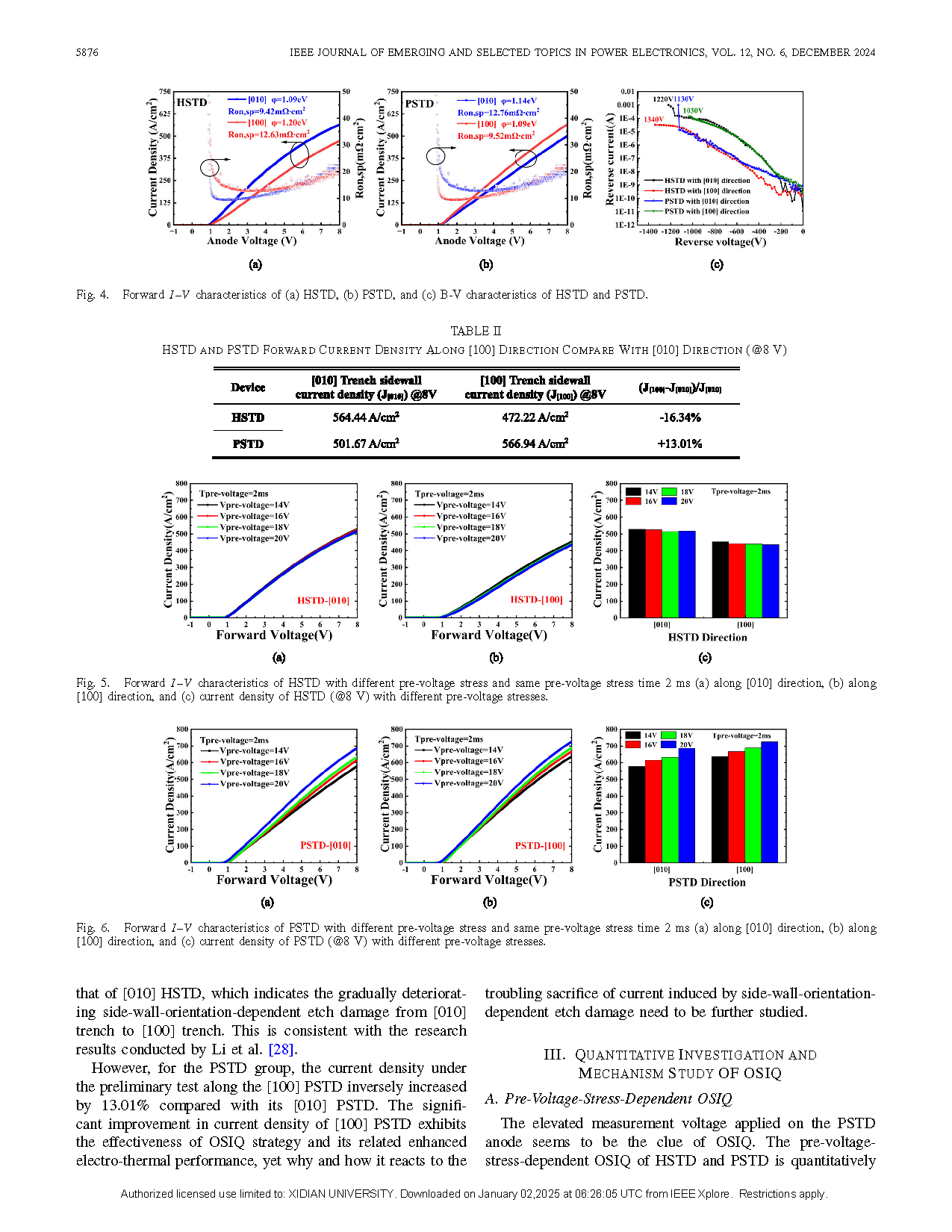

图 4. (a) HSTD,(b) PSTD 的正向 I-V 特性,以及 (c) HSTD 和 PSTD 的 B-V 特性

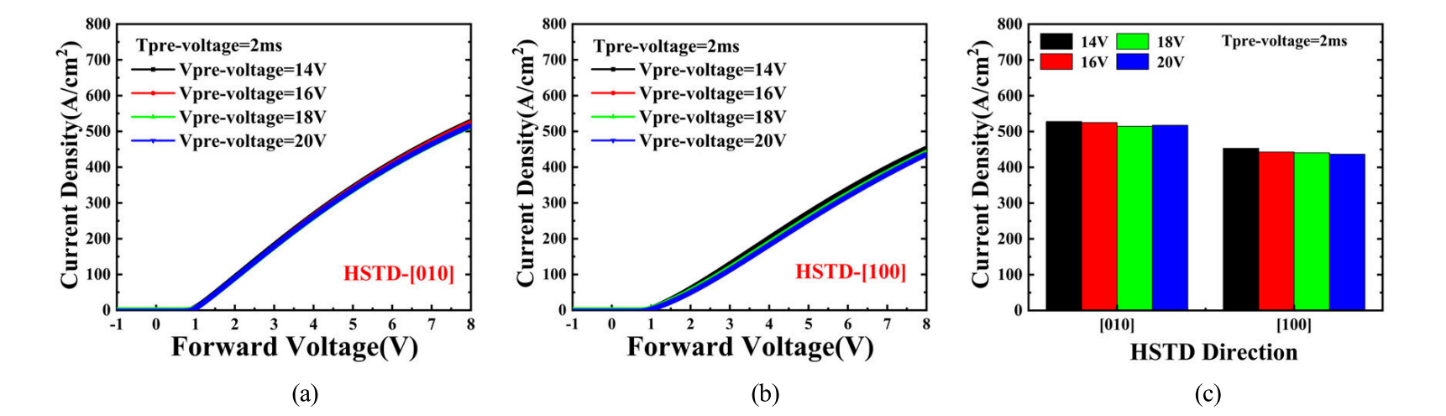

图 5. 在相同预电压应力时间 2 ms 下,具有不同预电压应力的 HSTD 的正向 I-V 特性 (a) 沿 [010] 方向,(b) 沿 [100] 方向,以及 (c) 不同预电压应力下 HSTD 的电流密度(@8 V)

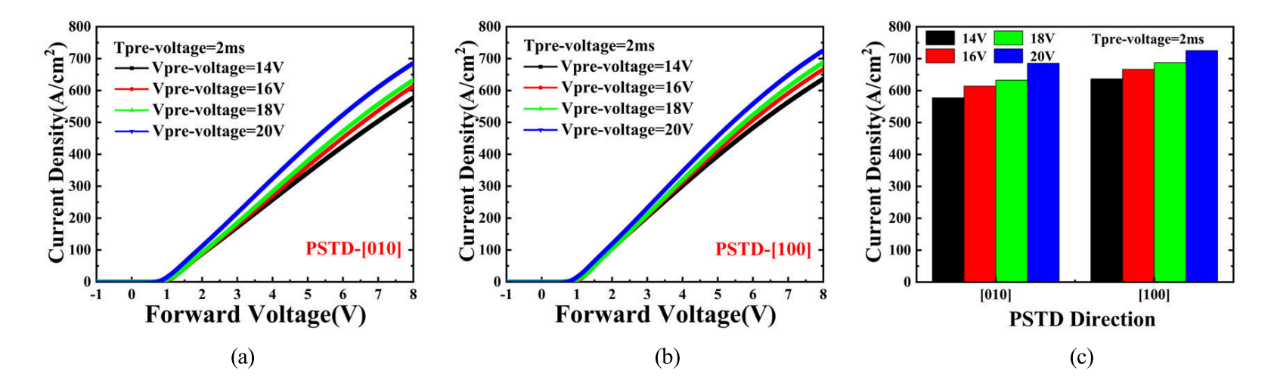

图 6. 在相同预电压应力时间 2 ms 下,具有不同预电压应力的 PSTD 的正向 I-V 特性 (a) 沿 [010] 方向,(b) 沿 [100] 方向,以及 (c) 不同预电压应力下 PSTD 的电流密度(@8 V)

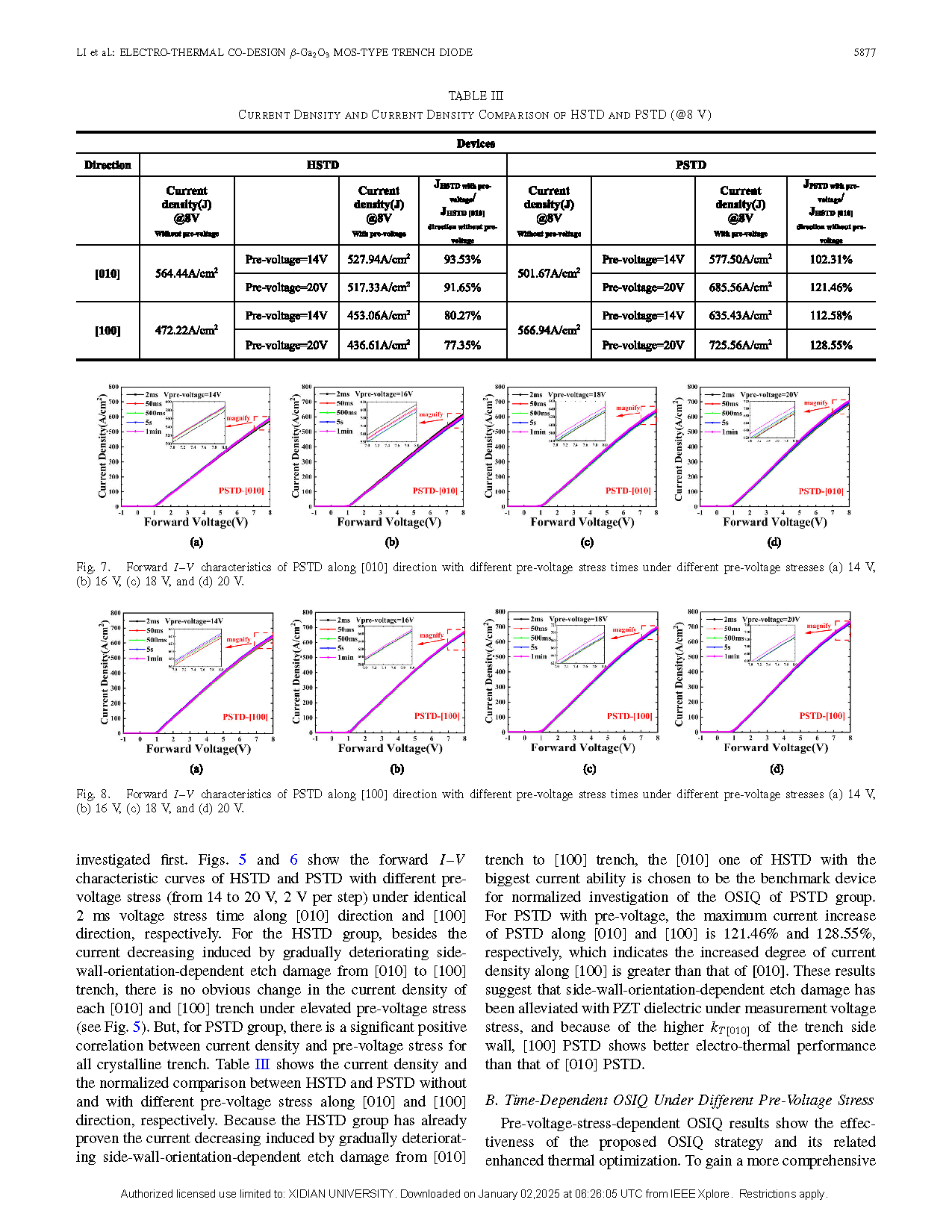

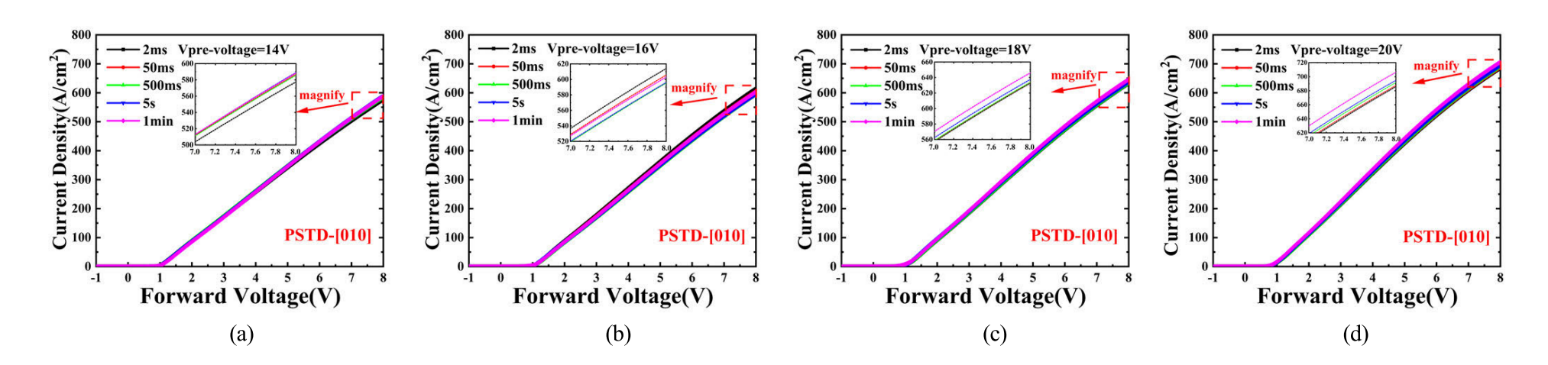

图 7. 在不同预电压应力下,沿 [010] 方向 PSTD 具有不同预电压应力时间的正向 I-V 特性 (a) 14 V,(b) 16 V,(c) 18 V,和 (d) 20 V

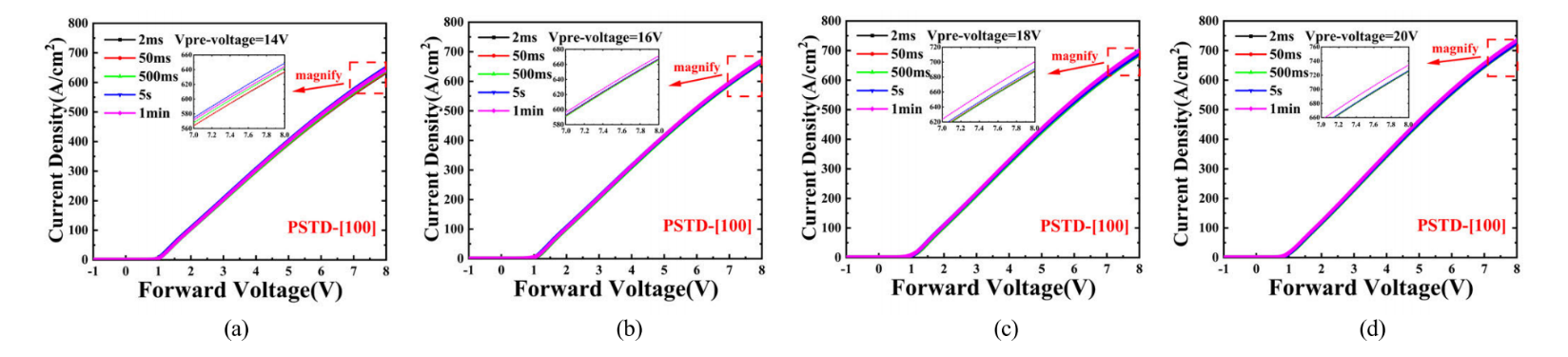

图 8. 在不同预电压应力下,沿 [100] 方向 PSTD 具有不同预电压应力时间的正向 I-V 特性 (a) 14 V,(b) 16 V,(c) 18 V,和 (d) 20 V

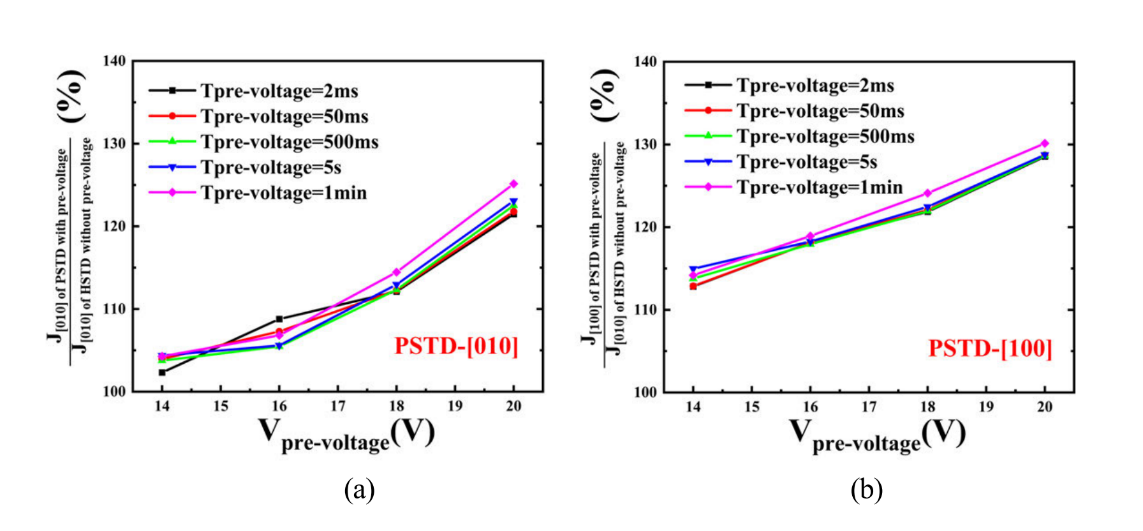

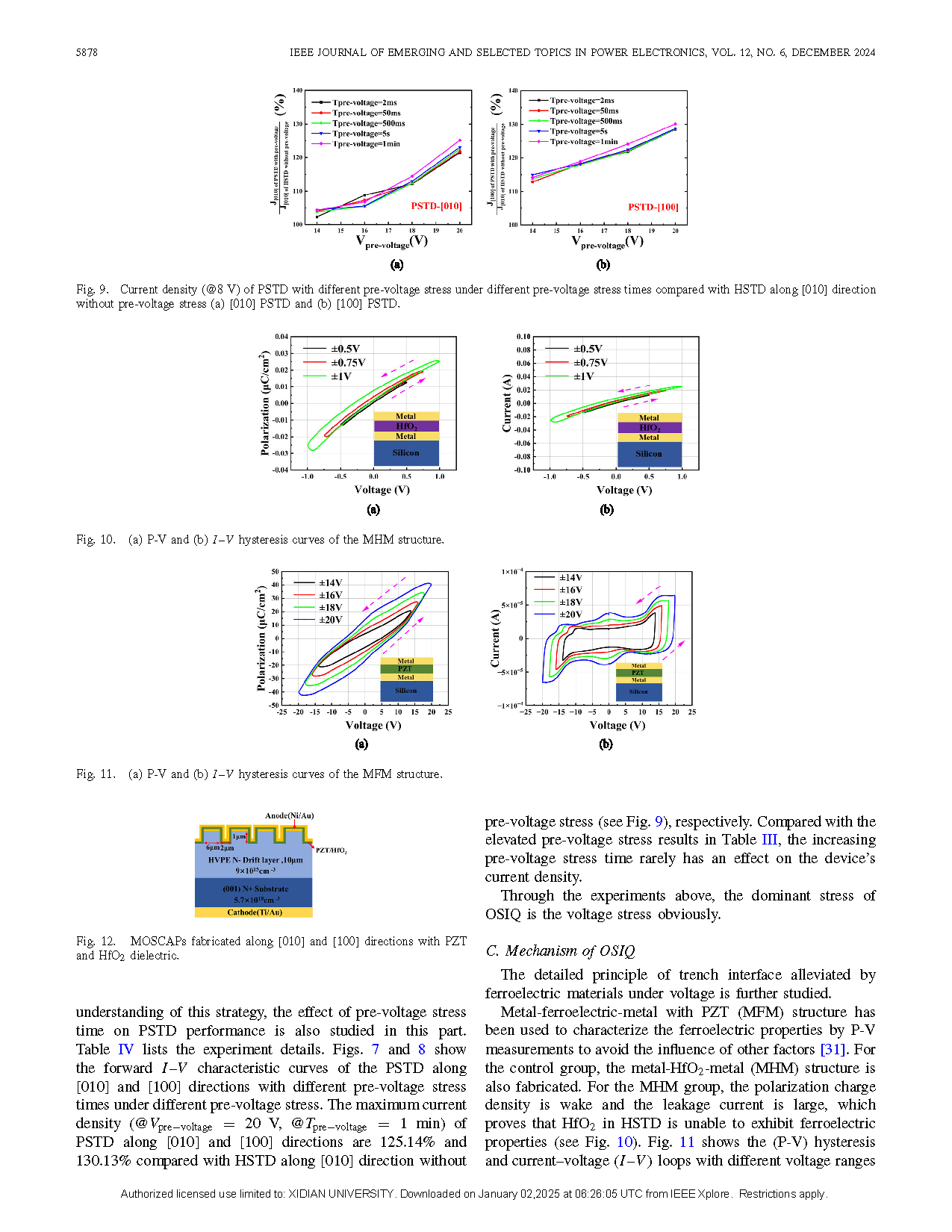

图 9. 与无预电压应力的 [010] 方向 HSTD 相比,在不同预电压应力时间下,不同预电压应力的 PSTD 的电流密度(@8 V)(a) [010] PSTD 和 (b) [100] PSTD

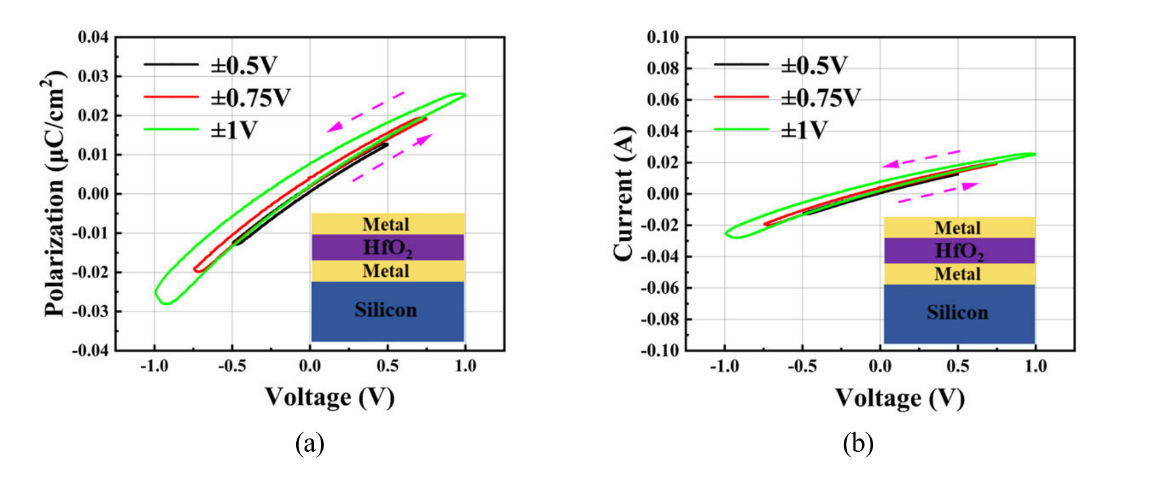

图 10. MHM 结构的 (a) P-V 和 (b) I-V 滞回曲线
DOI :
10.1109/JESTPE.2024.3402969
