【知识探索】缺陷越多，材料性能就越好吗？

        理想晶体里，原子按周期规律排满每个格点。真实材料里周期排列会被打断，凡是偏离理想周期排列的位置就是缺陷。

        按几何形态，缺陷分成点缺陷、线缺陷、面缺陷和体缺陷四类。其中空位、间隙原子和置换原子属于点缺陷，位错是典型的线缺陷，晶界、孪晶界和层错属于面缺陷，孔洞、第二相颗粒和缺陷团簇则是体缺陷。

        缺陷不只在劣质材料里出现。温度高于绝对零度时，晶体内部就存在一定数量的平衡空位，其浓度随温度按指数关系增加，由空位形成能决定。

        淬火、冷加工、薄膜沉积和辐照会引入远超平衡值的缺陷；掺杂时，外来原子占据格点或挤入间隙，还会带来电荷补偿空位。零缺陷的材料在有限温度下不存在，要回答的是缺陷处在什么浓度、什么尺寸、什么位置，再谈它对某种性能的影响。

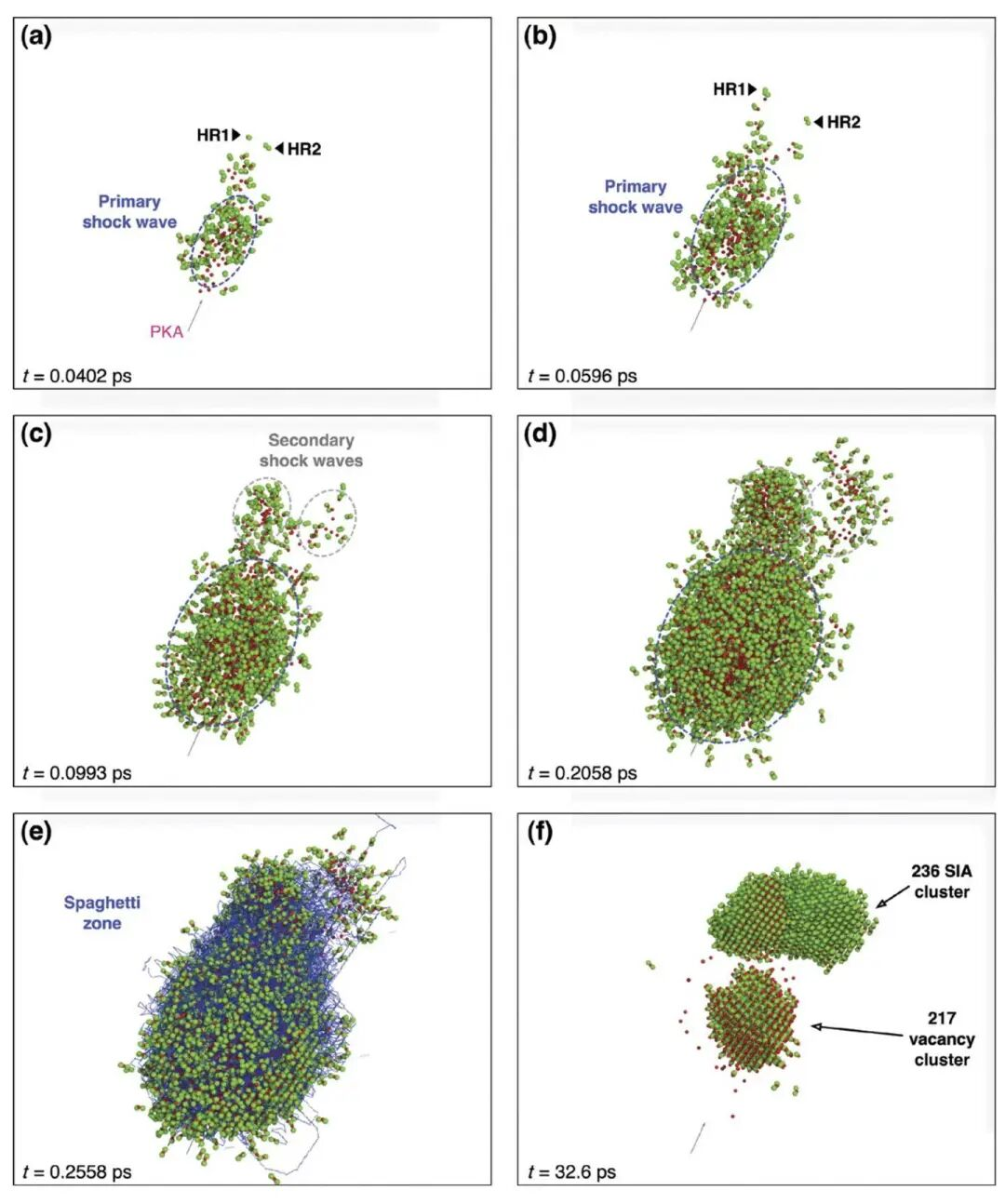

图1.分子动力学位移级联模拟中，红色为空位、绿色为间隙原子的缺陷生成过程。DOI：10.3390/app15169110

        辐照级联是点缺陷大量生成的一种典型机制。当高能粒子入射晶体时，会将原子从其平衡位置撞出，从而形成空位与间隙原子成对出现的初级辐照损伤。随后，这些点缺陷会在体系中发生迁移、复合或进一步团聚。

        在常温条件下的金属、半导体及氧化物中，不同类型空位和间隙原子的迁移能并不相同。迁移能力较强的缺陷更容易在较短时间内相互复合，或被晶界等结构吸收；而迁移较慢的缺陷则可能在晶体内部持续存在并逐步积累。间隙原子位于晶格间隙位置，置换原子则取代原有晶格原子，两者与空位所引起的局部晶格畸变程度也各不相同。最终材料中的缺陷浓度，是缺陷产生速率与湮灭速率共同作用下达到的动态平衡结果。

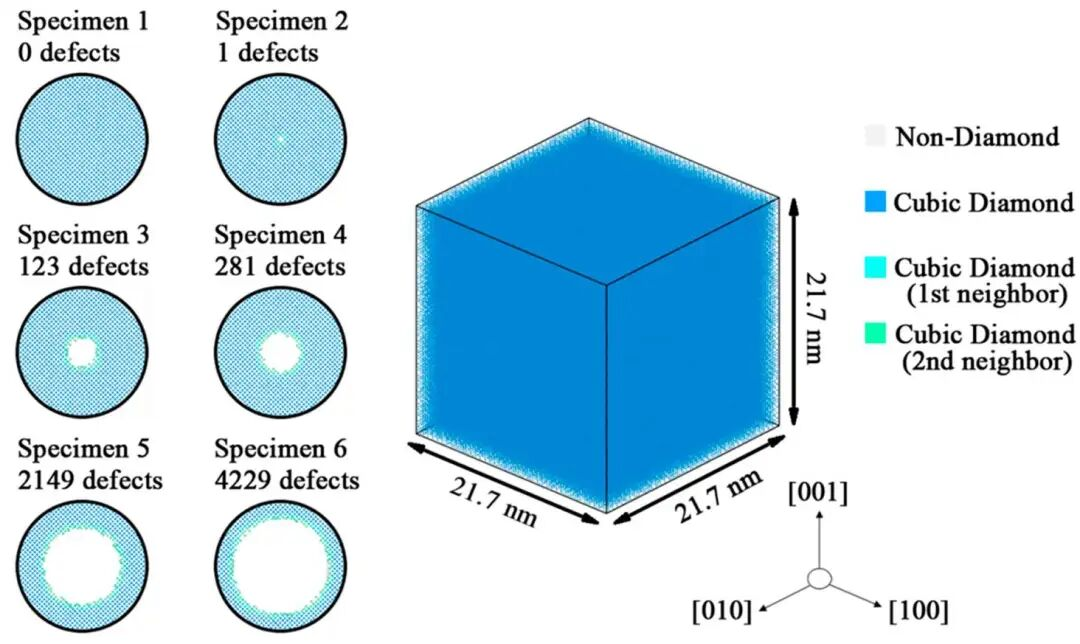

图2. 单晶硅晶胞模型与含不同尺寸点缺陷的6个算例。DOI：10.3390/ma14113011

        把点缺陷放到具体晶体中，可以更直观地理解其空间尺度。以单晶硅这类共价晶体为例，当局部缺失一小团原子时，就会形成空位型缺陷区域；随着缺陷区域尺度增大，其周围的键长与键角畸变范围也会相应扩展，对材料力学行为以及电子结构产生更显著的扰动。

        缺陷对材料性能的影响并不是单一因素决定的，而是由类型、尺寸、浓度以及空间分布共同作用的结果，从而决定其在特定性能中表现为促进作用还是负面影响。接下来可以从力学、电学、光学、离子输运以及热学等几个方面分别展开分析。

        缺陷在改善材料性能中的一个典型方向是离子输运机制。离子在固体中迁移时，通常需要借助空位作为“跳跃位点”完成扩散过程。例如，在氧化锆中掺入钇等低价阳离子后，为维持整体电中性，体系会引入氧空位；氧离子正是依靠这些空位，在萤石结构中逐步跳迁，从而实现输运，固体氧化物燃料电池的电解质导电机制本质上就是这种空位扩散。

        空位的数量可以通过掺杂水平直接调控，因此离子电导率也能够在一定范围内按设计进行调节。在锂离子或钠离子固体电解质体系中，同样依赖阳离子空位或相关缺陷结构提供迁移通道；如果缺乏足够的空位，离子迁移受限，电导率难以提升。

        在电学性能方面，缺陷同样发挥关键调控作用。以硅为例，掺入磷会形成施主能级，而掺入硼则形成受主能级，这些缺陷能级直接改变载流子浓度，从而调控电导率，现代半导体器件的基础正是这种可控掺杂机制。当掺杂浓度变化时，电导率可以跨越多个数量级。对于金属体系而言，适量的空位与位错会影响电子散射与原子扩散行为，从而改变电阻率，并进一步影响时效强化与扩散焊接等工艺过程。

        在发光材料中，缺陷的作用更加“功能化”。氧空位、色心以及稀土激活中心可以在禁带中引入局域能级，电子在这些缺陷能级之间跃迁即可产生特定波长的发光。

        在荧光粉体系中，通过改变基体组成可以调控缺陷中心所处的局域晶体场环境，从而影响发光波长、强度及热稳定性。例如，随着基体中Ca含量的变化，在不同温度条件下发射光谱的强度与谱形会发生移动，这类实验结果清晰展示了缺陷环境对发光行为的调制作用。

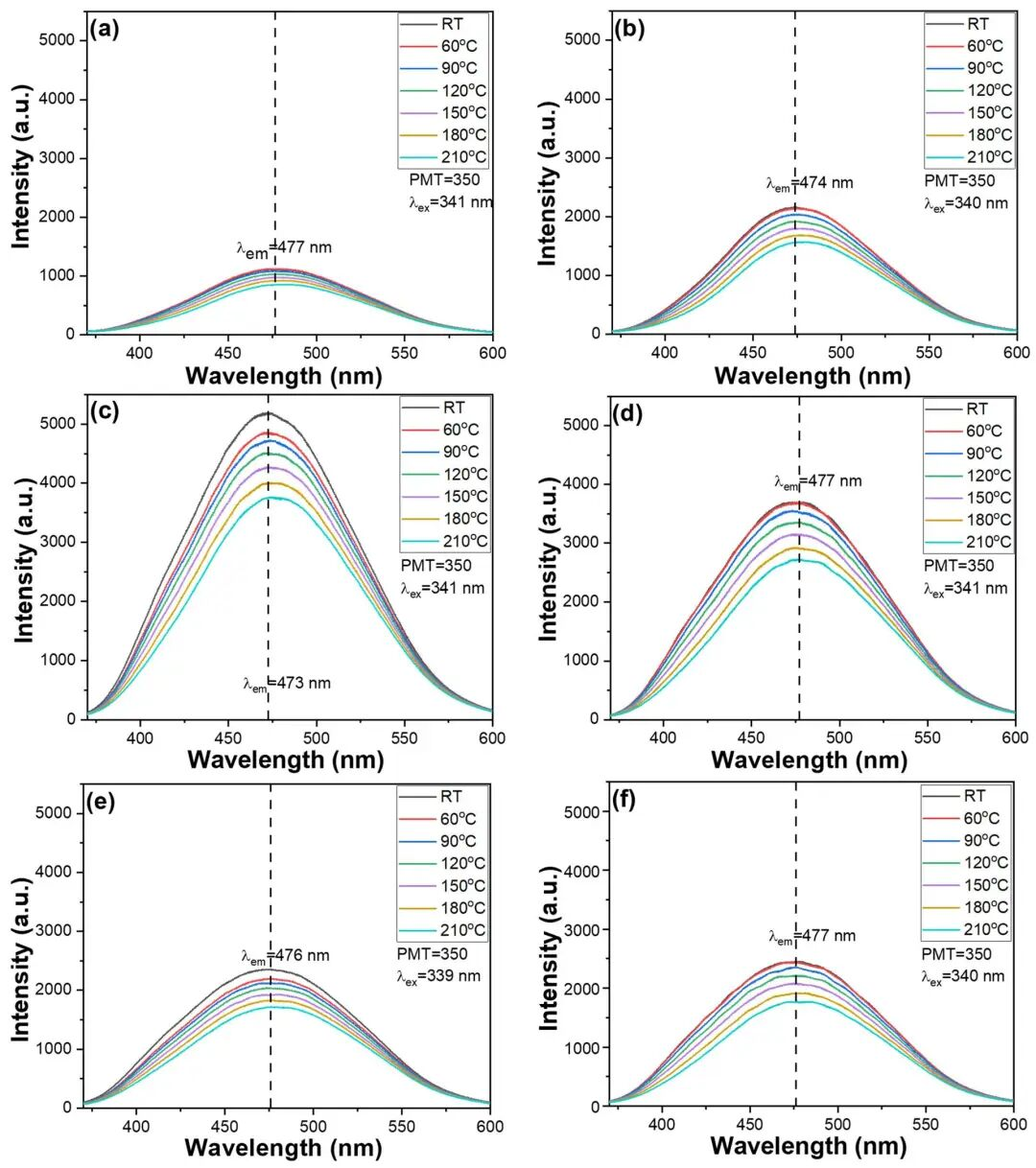

图3. 不同Ca含量下Ca-Ga-O基荧光粉随温度变化的发射光谱。DOI：10.3390/photonics12070625

        力学性能层面上，在纳米尺度范围内，空位、位错以及第二相颗粒都可能对位错运动起到钉扎作用，从而抑制滑移过程，使材料的强度与硬度提升。加工硬化与沉淀强化的本质，也正是源于这种对位错迁移的阻碍效应。

        在热电材料中，则往往是有意引入点缺陷来散射声子，从而降低晶格热导，同时尽可能避免对电输运产生过强破坏，以此提升热电优值ZT。因此，缺陷在这里并非需要消除的“杂质”，而是被主动设计与利用的功能单元，关键在于精确控制其类型、数量与分布。

        原因在于，同一种缺陷在不同浓度下可能产生完全相反的作用。当剂量继续增加时，原本的强化机制会转变为性能退化机制。例如单晶硅的分子动力学模拟表明，随着点缺陷尺度增大，材料屈服强度呈指数式下降趋势；这是由于缺陷区域引发的应力集中显著增强，使裂纹更容易形核并提前扩展，最终导致断裂提前发生。

        对于脆性材料而言，孔洞与微裂纹往往就是裂纹萌生的起点，而缺陷尺寸的分布还会进一步影响材料强度的离散性。缺陷尺度越大，不仅强度衰减更明显，也会增加失效的不确定性，这一点在硅片切割过程中表现为崩边与隐裂等典型现象。

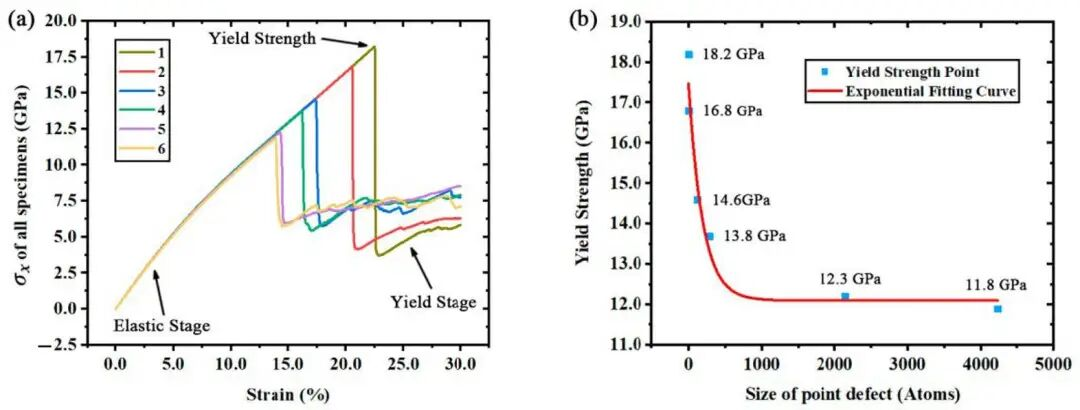

图4.各算例应力-应变曲线，以及屈服强度随点缺陷尺寸的指数拟合关系。DOI：10.3390/ma14113011

        位错也有两面。少量位错通过相互钉扎提高强度，位错密度过高时彼此缠结，塑性变差，材料变脆。空位浓度过量时不再孤立存在，而是聚集成孔洞或层错四面体，带来体积肿胀和损伤累积，空位的聚集在辐照环境下尤为突出。

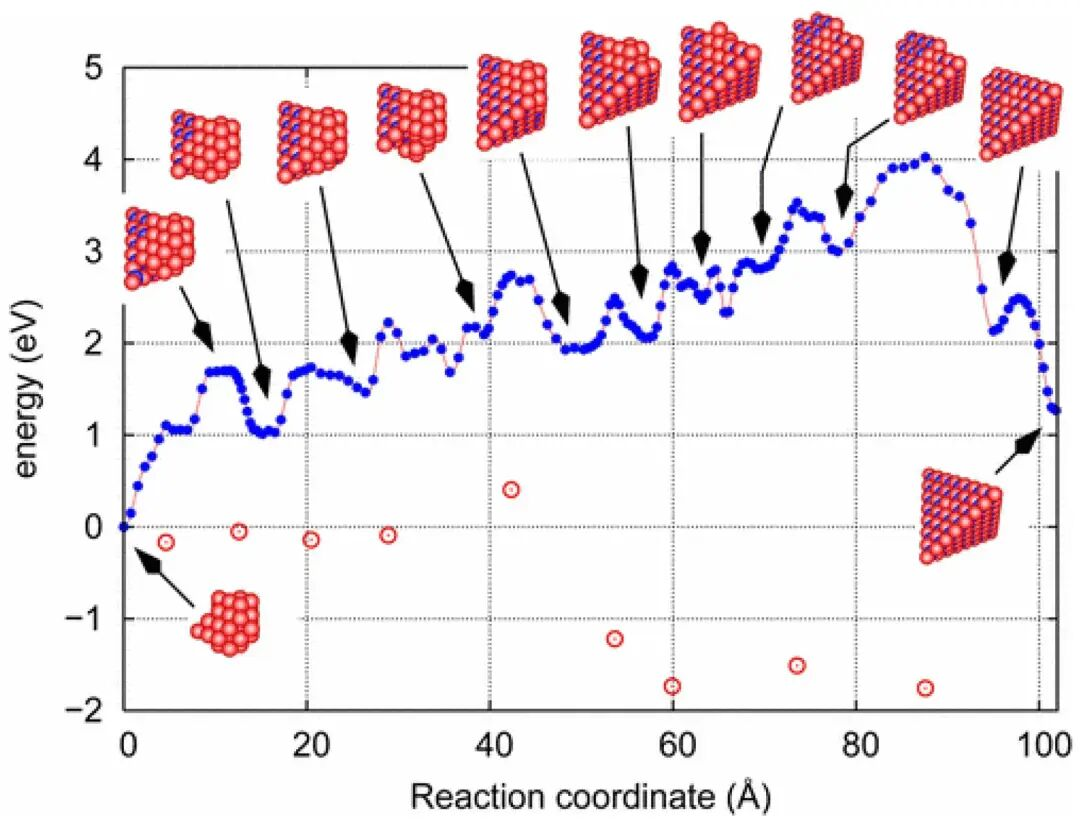

图5.空位团簇由孔洞状结构演化为层错四面体（SFT）的路径。DOI：10.3390/app15169110

        电学与光学性能对缺陷过量通常更为敏感。随着缺陷数量增加，载流子散射作用增强，迁移率随之降低；当缺陷能级转变为非辐射复合中心时，光生载流子尚未参与有效输运便发生复合，从而导致发光效率降低甚至猝灭，使太阳能电池与发光二极管的性能明显下降。

        同一种缺陷能级在不同浓度下表现也可能截然相反：低浓度时可作为有效的发光中心，而在高浓度条件下则会转变为严重抑制器件效率的复合中心。

        离子电导同样存在优化上限。当空位浓度增加到一定程度后，空位之间开始发生相互作用，出现关联化、有序化甚至团簇化现象，使迁移路径受阻，导致离子迁移率下降，电导率在越过峰值后反而回落。此外，当晶界密度过高时，虽然全频段声子散射增强、热导率降低，但载流子输运也会被晶界显著阻挡，电输运性能同步受损，因此在热电材料中同时降低热导与保持电导往往难以兼得。

        多数材料性能与缺陷浓度之间往往呈现出带有峰值的变化关系，即存在一个最优缺陷含量区间。例如在掺杂氧化锆中，当氧空位浓度接近约4%时，氧离子电导率达到最大；但继续提高掺杂量后，由于空位之间发生相互作用并逐渐趋于有序排列，离子迁移受到限制，电导率反而下降。

        这一峰值位置通常由空位间的相互作用强度以及体系发生有序化的温度条件共同决定，因此并非“空位越多导电性越好”。类似的浓度依赖峰值在氟离子导体和质子导体中同样存在，其最佳掺杂水平会随着晶体结构类型和工作温度的变化而改变。

        在热电材料中，这种“最优区间”的约束更加明显，需要同时协调两个关键参数。载流子浓度的理想范围通常位于约10¹⁹-10²⁰ cm⁻³，而点缺陷浓度则必须在降低晶格热导与避免过度散射载流子之间取得平衡。一旦偏离该窗口，材料的热电优值就会下降，因此缺陷工程本质上更像是一个受多重约束限制的优化问题。当载流子浓度过高时，虽然电导率提升，但塞贝克系数会随之降低，最终导致功率因子回落。

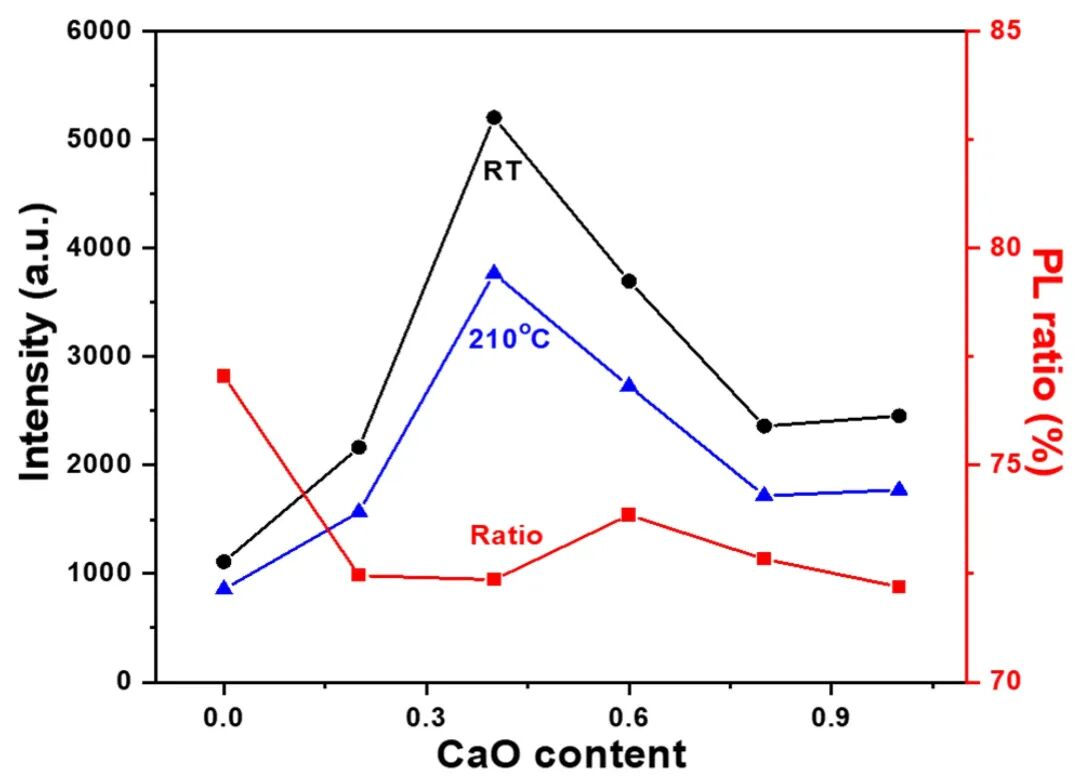

图6.室温与210 ℃下最大发光强度及其比值随Ca含量的变化。DOI：10.3390/photonics12070625

        发光材料中，激活剂或相关缺陷的浓度如果过低，会导致发光中心数量不足，从而表现为整体发光较弱；但当浓度过高时，又会因浓度猝灭效应而使发光强度下降，因此体系中往往存在一个最优掺杂区间。

        以荧光粉为例，通过调节Ca组分，可以找到一个使室温发光与高温发光强度比值达到最大的位置，从而在亮度与热稳定性之间取得平衡，这类性能随组分变化呈现出单峰型曲线，在某一掺量处达到最优值。

        在力学性能方面，其最优状态更多取决于缺陷的尺度与空间分布。细小且弥散分布的缺陷有利于位错钉扎，从而提升强度，而粗大的孔洞或缺陷团簇则会削弱材料性能。

        即使缺陷总体密度相同，其空间分布差异也会带来显著不同的力学响应：均匀分散的缺陷体系通常比局部聚集的结构具有更高强度。因此，在很多情况下，决定性能的关键并不只是缺陷数量，而是其尺寸、分布方式以及所在位置。

        需要强调的是，这种“最佳窗口”始终是针对特定性能与特定工作条件而言的。一旦性能目标或服役环境发生变化，最优缺陷区间的位置与范围也会随之改变。

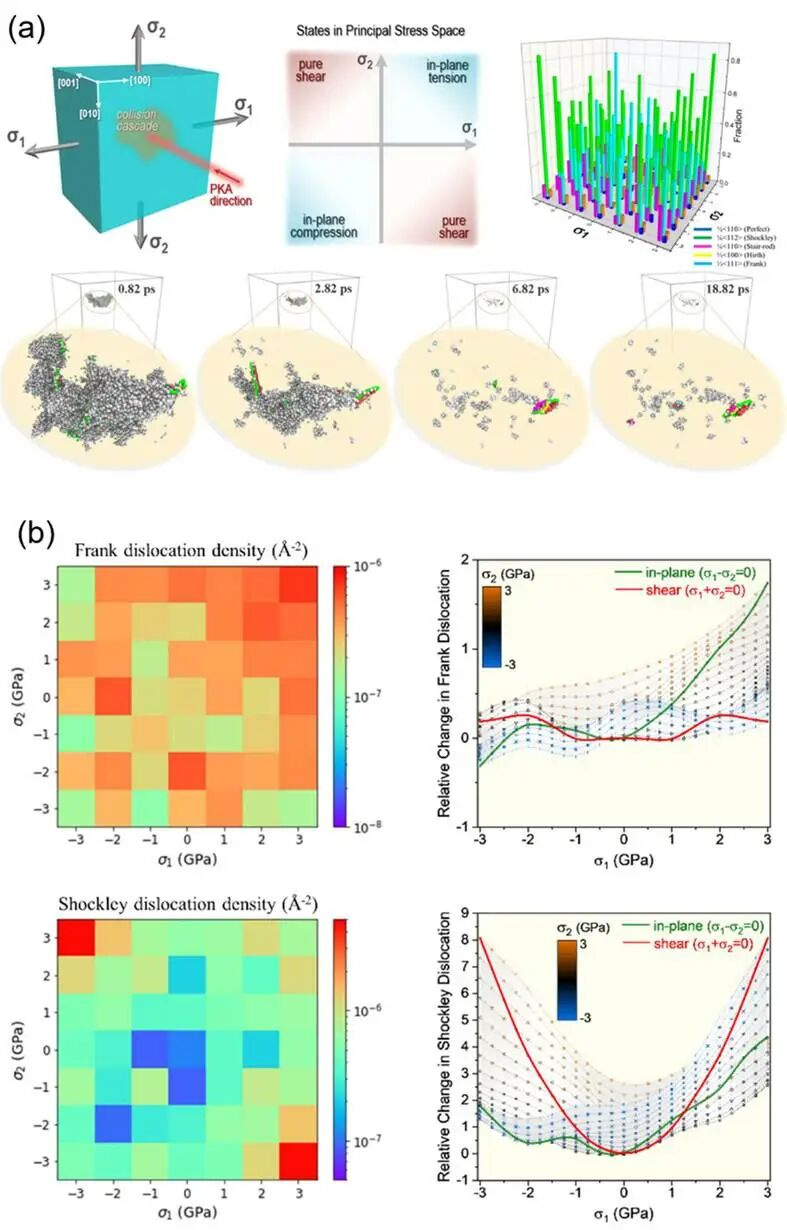

图7. 不同应力状态下辐照产生的位错环类型与分布。DOI：10.3390/app15169110

        电子顺磁共振只对带未成对电子的缺陷有响应，氧空位、F心和自由基会给出特征信号。光致发光和时间分辨光谱反映陷阱能级与非辐射复合速率。

        拉曼光谱里缺陷激活的振动模，例如碳材料的D峰，强度对应缺陷密度。退火处理还能观察缺陷信号随温度的恢复，借此区分不同缺陷的迁移温度。

        电学测量从另一面给出信息，霍尔效应和电导率随缺陷浓度变化，能跟踪载流子浓度和迁移率。把结构成像、谱学信号和输运参数对应到同一批样品，才能区分缺陷的类型、数量和位置。

        氧空位浓度、位错密度和晶界面积随制备条件变化，对应不同的电导率、屈服强度和发光强度，缺陷是助力还是负担，由可测量的数字给出答案。
