【会员论文】ISPSD 2026丨苏州纳米所纳米加工平台联合河南师范大学研究:垂直β-Ga₂O₃鳍式晶体管耐压突破1440 V,局部介质结构有效抑制电场集中
日期:2026-06-30阅读:7
由中国科学院苏州纳米技术与纳米仿生研究所纳米加工平台、河南师范大学的研究团队在学术会议 2026 IEEE第38届功率半导体器件与集成电路国际研讨会(ISPSD)发布了一篇名为 Internal Field Optimization Using a Localized Bottom SiO₂ in Vertical β-Ga₂O₃ FinFETs(基于底部局部二氧化硅的垂直 β-Ga₂O₃ 鳍式场效应晶体管内部电场优化)的文章。
背 景
随着电动汽车、可再生能源变换以及数据中心供电领域快速发展,市场对兼具高耐压、低导通损耗、高电场可靠性的功率晶体管需求日益迫切。超宽禁带半导体凭借大禁带宽度、高临界击穿电场的优势,性能全面超越传统宽禁带半导体。其中 β 相氧化镓(β-Ga₂O₃)禁带宽度约 4.8–4.9 eV,理论临界击穿电场可达 8 MV/cm,且可通过熔体法制备大面积单晶衬底,是高压功率开关器件的理想材料。
目前垂直型 β-Ga₂O₃ 肖特基势垒二极管已取得长足发展,但该材料难以实现有效 p 型掺杂,限制了传统 PN 结型增强型 MOSFET 的应用。垂直鳍式场效应晶体管(FinFET)无需 p 型掺杂,依靠几何尺寸与侧壁耗尽实现常关工作,成为主流研究方向。不过鳍沟道沟槽拐角处存在严重电场聚集问题,极易引发器件提前击穿,制约了器件反向耐压能力与可靠性的进一步提升。针对这一痛点,本文提出一种局部介质电场优化结构,用于改善器件内部电场分布。
主要内容
垂直 β-Ga₂O₃ 鳍式场效应晶体管凭借几何耗尽实现常关工作,同时依托超宽禁带具备强电场耐压能力,是高压功率开关器件的优选方案。但沟槽底部拐角处严重的电场聚集问题,仍会造成器件提前击穿。本文在鳍结构底部及拐角区域局部制备 100 纳米厚二氧化硅介质层,构建内部电场优化结构,研制出反向耐压能力大幅提升的垂直 β-Ga₂O₃ 鳍式场效应晶体管。借助介质电场调控作用,器件击穿电压达到 1440 V,相比无电场优化结构的对比器件实现显著提升。该器件为增强型工作模式,阈值电压为 1.31 V,亚阈值摆幅 98.8 mV/dec,开关电流比达 10⁹,转移特性滞后电压仅 15 mV,滞后效应得到有效抑制。器件最大漏极电流密度为 519.4 A/cm²,微分比导通电阻为 12 mΩ·cm²。研究结果表明,采用介质调控拐角电场的方案,可在提升垂直 β-Ga₂O₃ 鳍式功率晶体管击穿能力的同时,保持低导通损耗,具备实际应用价值。
创新点
·创新提出局部 SiO₂ 介质内部电场优化结构,在鳍底部与拐角处引入 100 nm 二氧化硅层,改善沟槽拐角电场聚集问题,工艺兼容性强。
·电场优化后器件击穿电压从 965 V 提升至 1440 V,击穿前漏电流保持较低水平,反向阻断能力大幅增强。
·器件维持优异的增强型电学性能,具备合适的阈值电压、低亚阈值摆幅、极小的转移滞后,开关特性稳定。
·器件导通能力突出,比导通电阻低,综合巴利加优值达到 137 MW/cm²,导通损耗与耐压的综合性能处于业内先进水平。
·明确器件击穿位置转移至有源区边缘,验证了该结构对内部电场的有效调控作用。

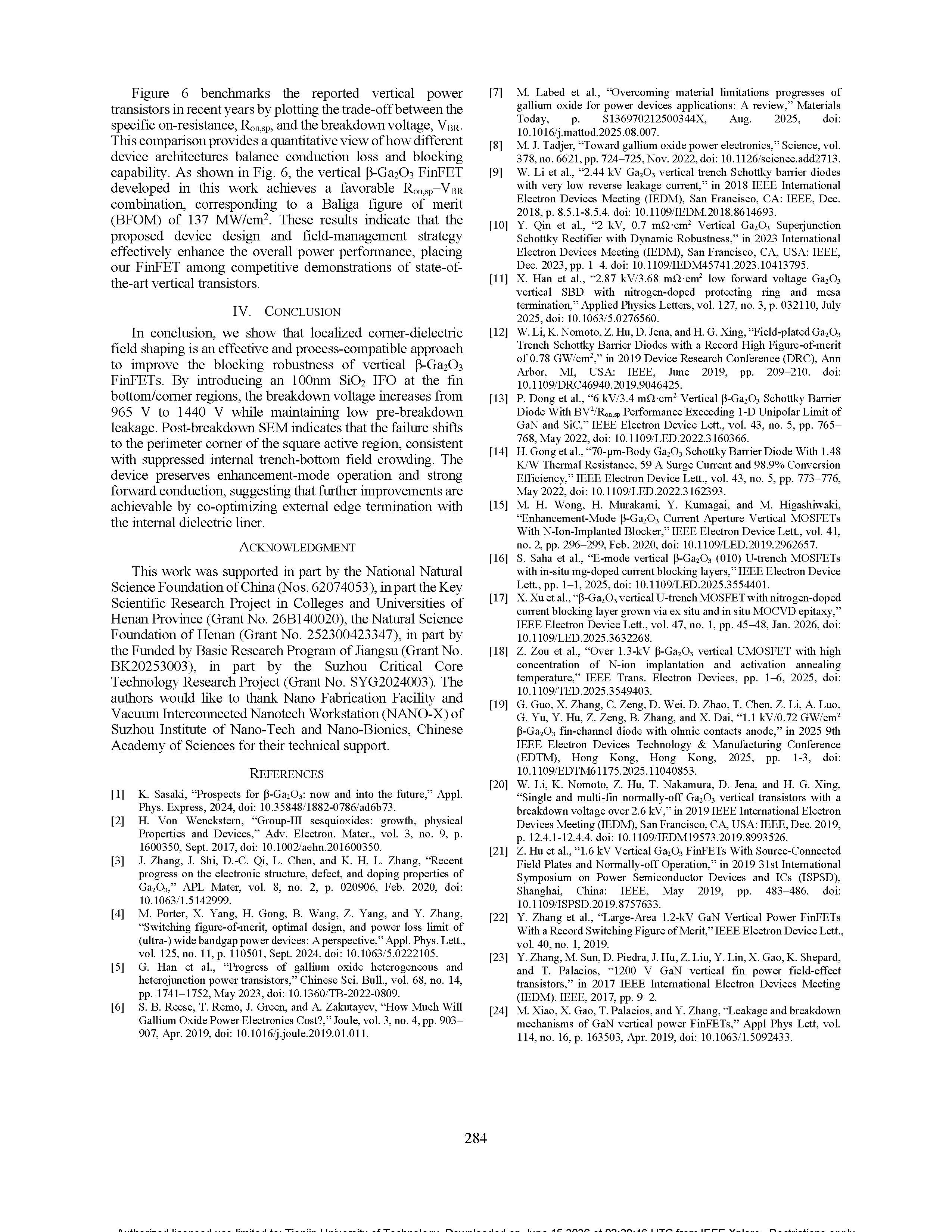

结 论
综上研究表明,采用局部拐角介质调控电场的方式,可有效提升垂直 β-Ga₂O₃ 鳍式场效应晶体管的耐压稳定性,且该方案与现有制备工艺具备良好兼容性。在鳍结构底部及拐角处引入 100 纳米二氧化硅电场优化结构后,器件击穿电压从 965 V 提升至 1440 V,击穿前漏电流始终维持在较低水平。击穿后的扫描电镜表征显示,器件失效位置转移至方形有源区外围拐角,证明沟槽底部内部电场聚集问题得到有效抑制。该器件仍保持稳定的增强型工作模式与优异的正向导通性能,后续可结合内部介质层与外部边缘终端结构进行协同优化,进一步提升器件整体性能。
项目支持
本研究得到国家自然科学基金(项目编号:62074053)、河南省高等学校重点科研项目(项目编号:26B140020)、河南省自然科学基金(项目编号:252300423347)、江苏省基础研究计划(项目编号:BK20253003)、苏州市核心技术攻关项目(项目编号:SYG2024003)的资助。作者感谢中国科学院苏州纳米技术与纳米仿生研究所纳米加工平台及真空互联纳米综合测试平台(NANO-X)提供的技术支持。

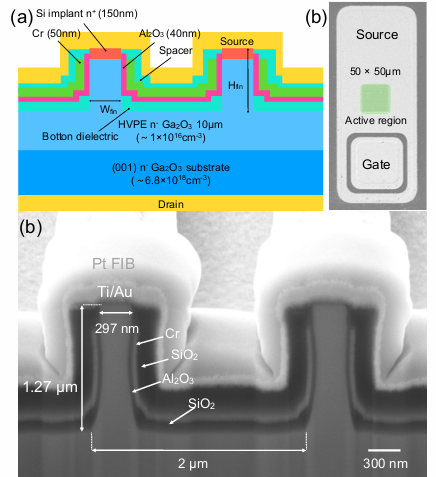

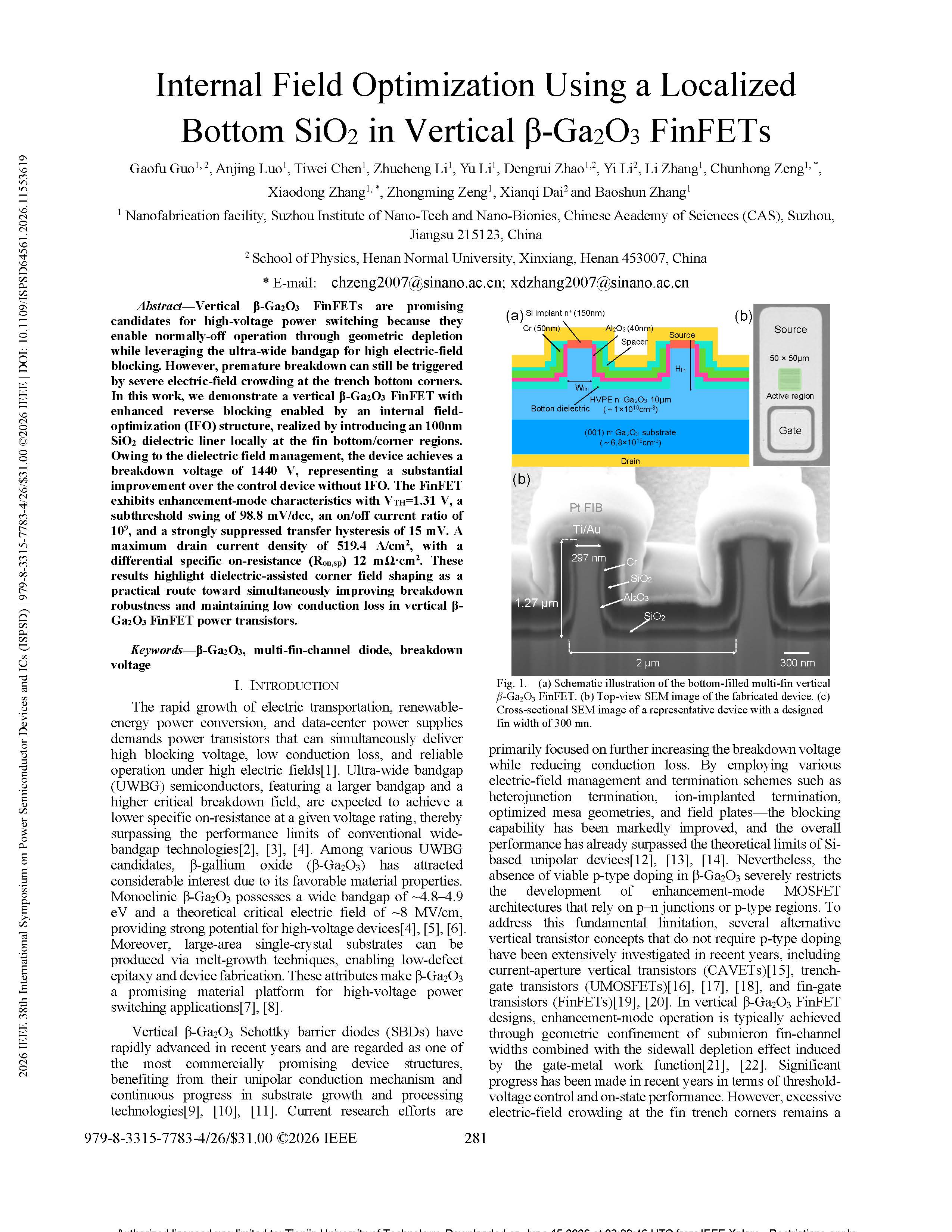

图 1 (a) 底部填充介质的多鳍型垂直 β-Ga₂O₃ 鳍式场效应晶体管结构示意图;(b) 成品器件的俯视扫描电镜图;(c) 典型器件的截面扫描电镜图,设计鳍宽度为 300 nm。

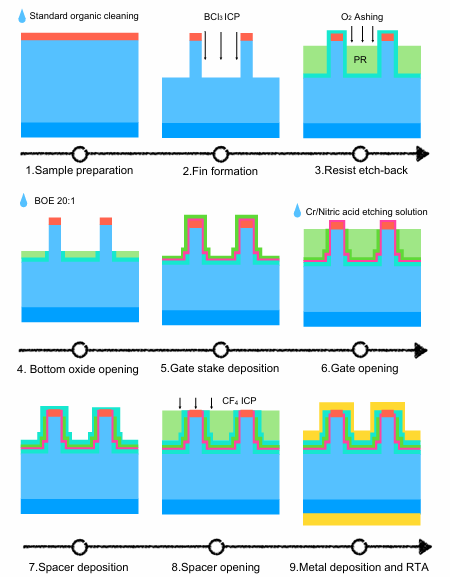

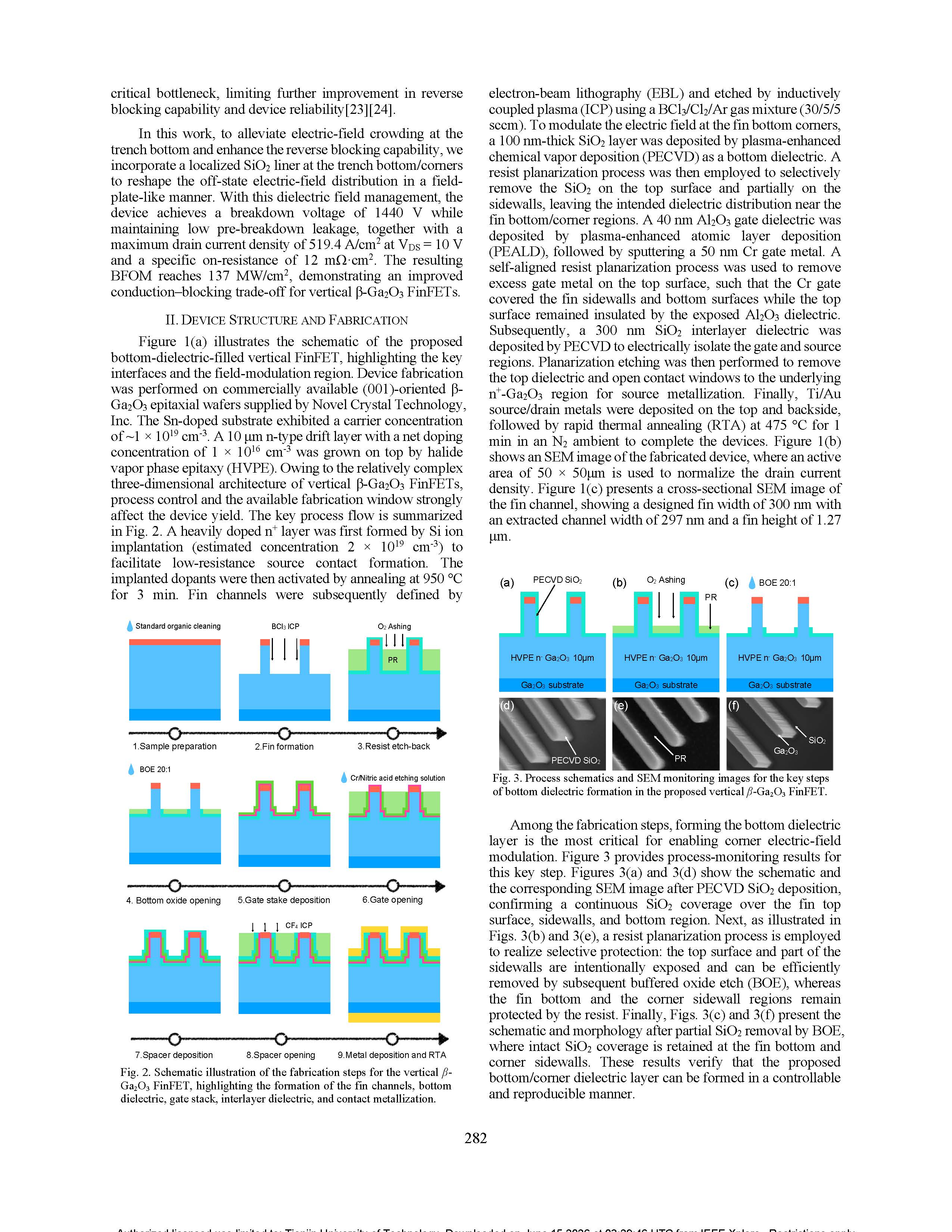

图 2 垂直 β-Ga₂O₃ 鳍式场效应晶体管制备流程示意图,重点展示鳍沟道、底部介质、栅叠层、层间介质以及接触金属层的制备过程。

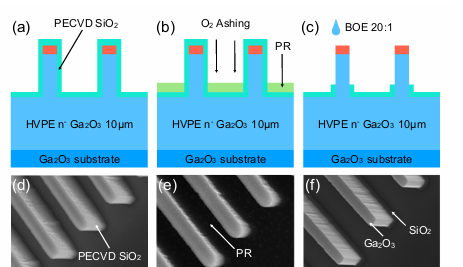

图 3 本文设计的垂直 β-Ga₂O₃ 鳍式场效应晶体管中,底部介质制备关键工序的工艺示意图与扫描电镜监测图。

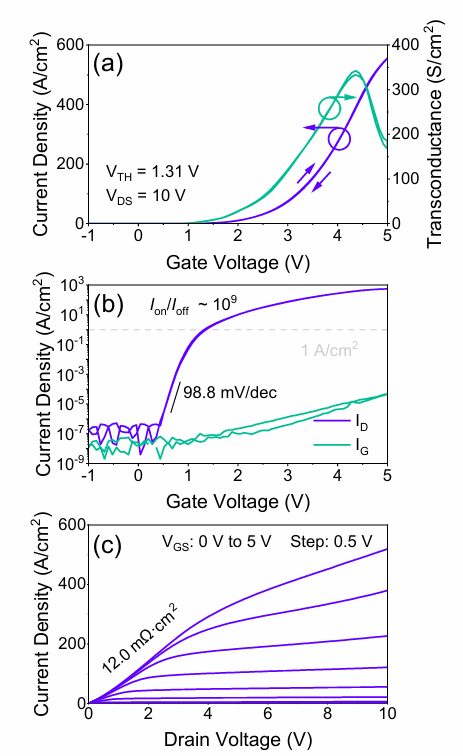

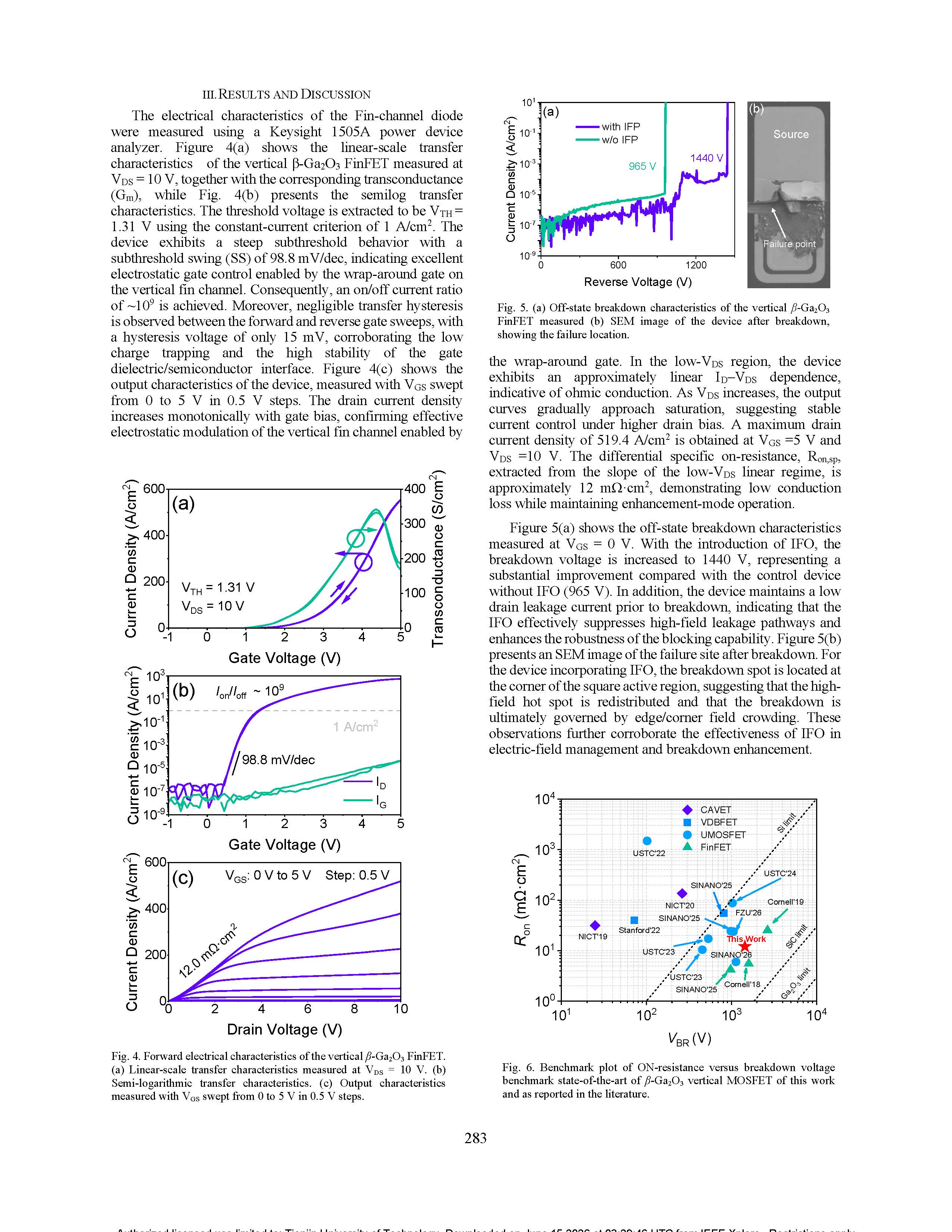

图 4 垂直 β-Ga₂O₃ 鳍式场效应晶体管的正向电学特性。(a) 漏源电压为 10 V 时测得的线性坐标转移特性曲线;(b) 半对数坐标转移特性曲线;(c) 栅源电压以 0.5 V 为步长、从 0 V 扫描至 5 V 时测得的输出特性曲线。

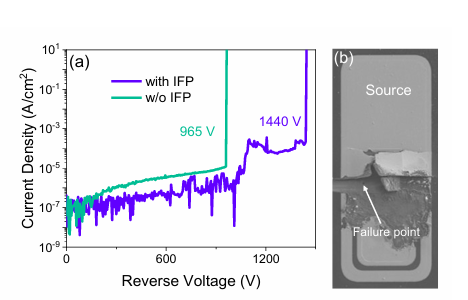

图 5 (a) 垂直 β-Ga₂O₃ 鳍式场效应晶体管的关态击穿特性;(b) 器件击穿后的扫描电镜图,标注失效位置。

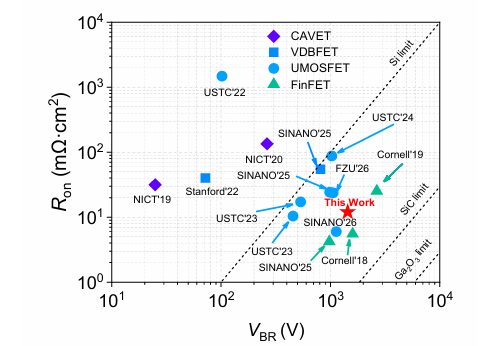

图 6 本文器件与现有文献报道的主流 β-Ga₂O₃ 垂直型金属-氧化物半导体场效应晶体管的比导通电阻-击穿电压性能对比图。
DOI:
10.1109/ISPSD64561.2026.11553619
