【知识探索】功率器件的钝化层｜一层介质，四个身份

        功率器件的表面钝化层，常被当成最后盖上去的一层保护膜。在低压器件里这样理解尚可，但当阻断电压升到几百伏乃至上千伏，这层介质会深度参与高压结构的电场分布，它的好坏直接关系到终端击穿、表面漏电、阈值稳定与长期可靠性。本专题面向功率器件工艺与可靠性方向的工程师和准备入行的同学，从热氧化 SiO₂、PECVD Si₃N₄ 到顶层聚酰亚胺，把钝化叠层在有源区与终端区的设计约束、失效模式和考核方法逐篇讲清，建立一套可落地的判断框架，而后展开终端钝化、封装界面与失效定位等具体专题。

导语

        功率器件表面那层介质常被笼统称作钝化层。在低压器件里它的职责接近字面意思，盖在芯片最上层挡住水汽与污染；但当阻断电压升到几百伏乃至上千伏，这层介质会深度参与高压结构的电场分布，作用早已超出最后盖上去的一层保护膜。

        钝化叠层的主力是热氧化 SiO₂ 与 PECVD Si₃N₄。SiO₂ 在硅上能形成接近理想的界面，换到 SiC 上界面残留的碳难以排净，在 GaN 上则多依靠沉积。介质本身的性质是基础，它们装进真实器件后承担的任务才是本篇重点。

        做工艺时容易把钝化层看作单一对象，用一句保护芯片概括。可一旦落到 IGBT、功率 MOSFET 与快恢复二极管 FRD 上，同一层介质叠层会在不同位置、不同工况下同时承担四个物理上彼此独立的任务。本篇把这四个任务逐一拆开，各自给出可量化的判据，再立一条分界线：有源区表面和终端区是两个不同的问题，需要分开处理。

一、一层介质，四个身份

        先把四个身份摆出来。功率器件表面的钝化叠层通常由热氧化 SiO₂、PECVD Si₃N₄ 和顶层聚酰亚胺组合而成，同时承担四个角色，而这四个角色的设计目标常常相互牵制。

        第一身份：表面态钝化层

        第一个身份是压低半导体的表面态、界面态与陷阱。它包含两个层次：有源区贴着沟道的栅氧或栅介质界面，以及终端区表面的介质界面，两者都依靠界面氢钝化与电荷控制把陷阱压低，但位置与失效后果不同。

晶体硅在表面和界面处周期性中断，留下未配对的悬挂键，即常说的 Pb 型中心。这些缺陷在禁带里引入连续分布的界面态，用界面态密度 D_it 描述，单位 cm^-2·eV^-1。界面态既是复合中心产生漏电，又是俘获中心引起阈值漂移。标准工艺靠成形气体退火，在约 450 °C 下用 N²/H² 或 Ar/H² 引入氢，让氢与悬挂键成键，把电学上有活性的界面态大幅压低。

        核心判据是 D_it。最优的干氧热氧化叠加成形气体退火能把 Si(100)/SiO₂ 界面的 D_it 压到 10¹⁰ cm^-2·eV^-1 量级，未经处理的直接沉积氧化物则停在 10¹² 上下，相差约两个数量级。固定氧化物电荷 Q_f 集中在界面约 2 nm 以内，多为正电荷，(111) 面通常比 (100) 面高约 3 倍。界面态升高，会表现为外围漏电增加和阈值稳定性变差。

        第二身份：电场调制层

        第二个身份在终端区、场板下方与栅漏区域显现。钝化层的厚度、介电常数与固定电荷，会直接改写半导体表面的电场分布。

        机理来自电位移的连续性。界面没有电荷时，电位移法向分量连续，介质内电场等于硅内电场乘以两者介电常数之比。以硅相对介电常数 11.7 为参考，SiO₂ 约 3.9，介质内电场放大约 3.0 倍；Si₃N₄ 约 7.5，放大约 1.6 倍。场板效果还取决于介质击穿强度、固定电荷与边缘形貌，介电常数只是其中一项，较高介电常数能增强耦合，也可能带来固定电荷与应力等新问题。

        固定电荷的影响同样直接。硅存在一个击穿电荷尺度，量级约 10¹² cm^-2，可理解为硅介电常数乘临界电场再除以基本电荷；取临界电场约 2 至 3×10⁵ V/cm，结果落在 1 至 2×10¹²cm^-2。它随掺杂与临界电场变化，不是固定的材料常数。一旦终端表面电荷逼近这个量级的相当比例，边缘电场平衡被改写，终端击穿电压随之波动。

        第三身份：阻挡层

        第三个身份是挡住外来污染。Na⁺、K⁺ 等碱金属离子在 SiO₂ 中以小半径正离子存在，室温中等电场下就能在热氧化层里漂移，迁移到界面引起阈值漂移与漏电。水分则沿缺陷、界面与边缘路径进入终端区，在高温高湿高电场下提高表面电导，诱发离子迁移与电化学腐蚀。致密的 PECVD Si₃N₄ 几乎没有可供穿行的微孔，是优良的阻挡层；PSG 与 BPSG 则靠磷俘获 Na⁺。

        这里要补一条工程判断。实际失效很少来自水汽均匀穿过完整薄膜，更多沿针孔、微裂纹、台阶覆盖薄弱处、金属边缘、焊盘开口、划片边缘渗入。薄弱处集中在开口、边缘与台阶，平坦区域反而相对安全。这个身份在 HTRB、H3TRB、THB 考核下尤其关键。

        第四身份：机械保护层

        第四个身份是承受机械与热的应力，包括封装应力、温度循环、划片边缘损伤、厚金属应力与有机材料吸湿膨胀。PECVD Si₃N₄ 含氢较多，应力随 SiH₄、NH₃ 与 N₂ 配比、RF 功率、温度与后处理而变，可压可张。紫外固化等去氢处理会把它推向张应力一侧，量级可达约 1.6 GPa。为提高阻挡能力往往要把膜做得更致密，而致密化通常伴随更高的应力与开裂风险。

        聚酰亚胺弹性模量远低于无机 Si₃N₄，能以较大弹塑性变形吸收封装与温度循环的应变能，适合放在叠层顶端做缓冲。划片刀穿过硬脆的硅，会在切入的有源面边缘留下约 2 至 3 μm 崩边，切出的背面边缘留下 10 至 100 μm 更大崩边，损伤还可能沿划片道向有源区推进。

 二、一条分界：有源区表面与终端区

        四个身份摆齐之后，还要立一条更要紧的分界线。整块芯片的表面可划成两个本质不同的工程域，失效模式、设计约束与介质要求都不一样。把两者混为一谈，是钝化设计里最常见的判断失误。

        有源区：界面质量与栅氧可靠性

        有源区是主电流流过的区域，包括元胞阵列和栅区。真正贴着沟道、决定 D_it 与 Q_f 的是栅氧或栅介质界面；顶部钝化层离沟道还隔着层层介质，在有源区主要承担阻挡与机械保护。

        落到沟道这一侧，首要任务是控制栅氧界面的质量与长期可靠性。失效表现为阈值漂移、跨导与迁移率退化、栅漏电，以及高温栅偏下的偏压温度不稳定性 BTI。设计约束落在低 D_it、低可动离子、稳定栅介质，对应考核是高温栅偏 HTGB。

        终端区：电场重塑与湿热稳定

        终端区不流过主电流，却要在外围承受全部阻断电压。平面工艺形成的结，边缘呈柱面或球面几何，曲率半径约等于结深，电场在边缘严重集中：曲率越大，等势线挤得越密，电场越高，击穿往往先从边缘发生。

        一个经典算例能说明问题。掺杂 10¹⁵ cm^-3 的硅突变结，理想平行平面结击穿电压约 330 V；结深 1 μm 的柱面边缘降到约 80 V，球面角更只剩约 39 V。这就是无终端器件只能达到理想击穿电压一到三成的原因，而优化的终端能把它大幅恢复到九成以上。

        终端区的首要任务，是重塑电场、抑制表面沟道、挡住外来电荷与水汽。设计约束落在介质厚度、介电常数、固定电荷的精确控制上。失效表现为终端击穿电压退化、表面漏电，以及 H3TRB 与高压温湿偏压 HV-THB 下的湿度失效。

图 2　有源区与终端区的分界

三、四个身份落到两个区

        把四个身份与两个区域叠在一起看，工程逻辑才完整，因为同一身份在两区里的分量并不相同。表面态钝化在有源区占主导，沟道就在界面上，D_it 直接折算成迁移率与阈值稳定性；到终端区分量下降，但表面态仍会感生反型层或积累层，制造表面漏电沟道。电场调制在终端区占主导，场板靠介质与表面耦合把主结边缘的峰值电场拉开，作用取决于场氧化层的厚度、介电常数与固定电荷。

        阻挡两个区都需要，但在终端区更关键，湿气与可动离子一旦进入高场的终端区，漏电上升与击穿退化来得最快。机械保护覆盖全片，考验却集中在芯片边缘与厚金属：划片崩边、厚金属应力、模塑料与硅的热膨胀失配都在边缘最先显现。焊盘开口、厚铝边缘、场板边缘与划片道，往往是水汽进入、裂纹起裂与电场集中的共同位置，钝化叠层在这些位置的覆盖质量比平坦区域更能决定长期可靠性。

四、典型钝化叠层：四身份的分工

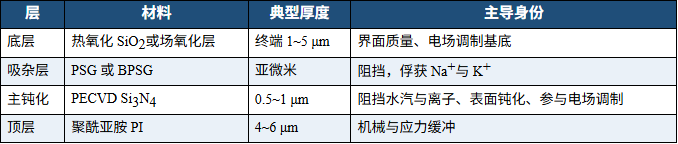

        四个身份很难由单一材料独力承担，因为最优解互相冲突：高介电常数的 Si₃N₄ 利于电场调制与阻挡，却张应力高、易开裂；聚酰亚胺是优良的应力缓冲层，本身却吸湿不阻水。工程上的答案是分工叠层，让每一层只主导自己最擅长的身份。硅功率器件的典型钝化叠层自下而上由四层构成，每层主导一到两个身份。

        叠层里每一层选什么膜，由它要承担的身份决定，同一种 Si₃N₄ 放在不同位置，角色也不相同。还要点明一点：芯片钝化叠层只是封装界面的起点，湿热失效很少由某一层膜单独决定，更多由芯片钝化层、开口与台阶边缘的缺陷、聚酰亚胺或 PBO、硅凝胶与模塑料共同决定，把芯片这层做好只是把考验传到封装界面。

五、四个身份，四类可靠性应力考核

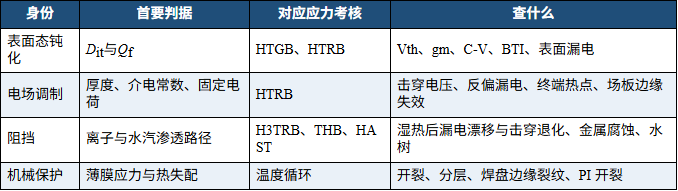

        四个身份各自对应不同的可靠性应力考核，这套对应关系是判断框架的落点：设计时按身份分配判据，验证时按身份选择考核，失效时按身份回溯定位。下表把四个身份与常用考核对应起来，具体条件以 JEDEC、AEC-Q101、AQG-324 或客户与企业规范为准。

        这张表既要横向看，也要纵向用。横向看，一个身份连着一项判据、一类考核和一组失效现象；纵向用，一个器件常温下全部通过、却在 H3TRB 之后漏电飙升，问题大概率落在阻挡身份与终端区的交叉处。

六、本篇的判断框架

        总论到此立起两根支柱。第一根是四个身份：表面态钝化、电场调制、阻挡、机械保护，同用一层叠层，判据却分属四套。第二根是两个区域：有源区表面与终端区，承载的物理不同，介质要求不同，需要分开处理。

        钝化层的每一个工艺选择和失效现象，几乎都落在这四个身份与两个区域交叉点上的某一格。把这张坐标握在手里再看具体问题，思路就清楚了：介质做好了，器件未必就可靠；它能否在高压、湿热、温度与应力的共同作用下长期稳定，最终落在这四个身份能否在两个区域里同时站稳。
