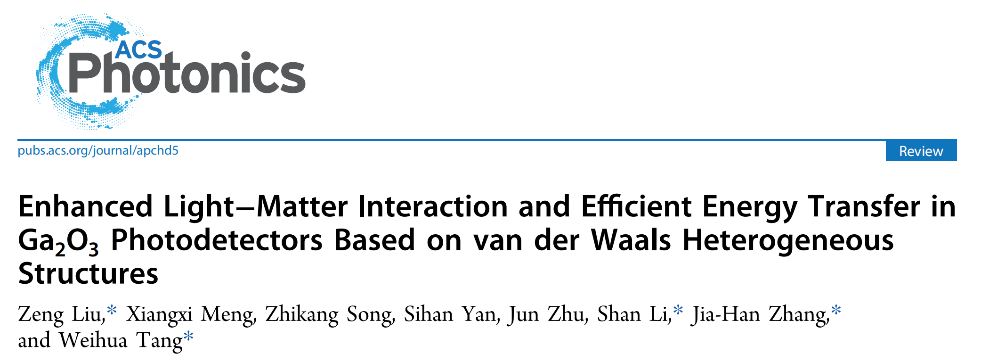

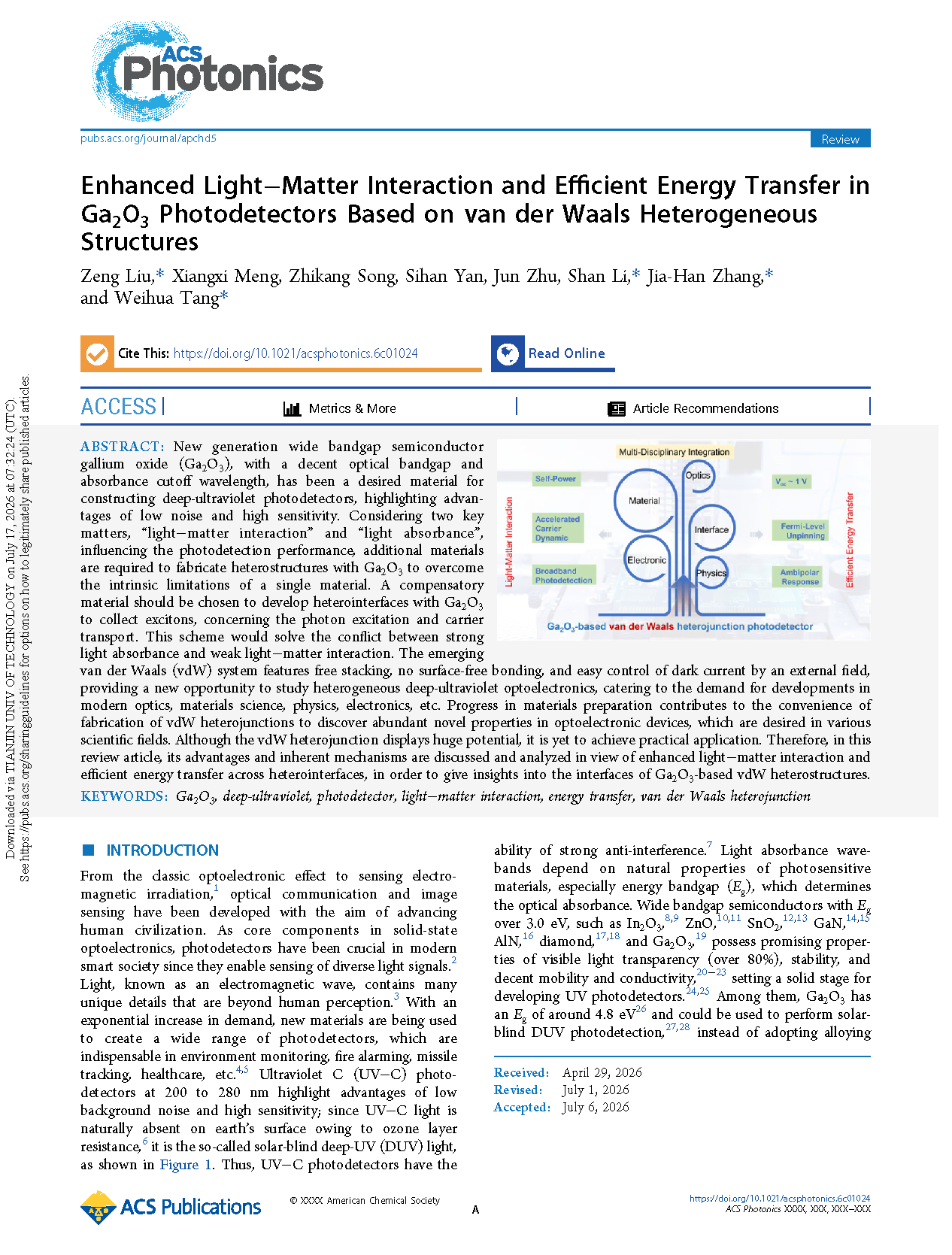

由南京邮电大学唐为华教授、李山副教授、内蒙古大学刘增研究员等人的研究团队在学术期刊 ACS Photonics 发布了一篇名为 Enhanced Light–Matter Interaction and Efficient Energy Transfer in Ga₂O₃ Photodetectors Based on van der Waals Heterogeneous Structures（基于范德华异质结构的 Ga₂O₃ 光探测器中增强的光-物质相互作用与高效能量转移）的文章。
期刊介绍
ACS Photonics 是美国化学会（ACS）旗下聚焦光子学与光电子学领域的国际权威期刊，创刊于2014年，致力于发表光学、光电子、光电材料、纳米光子学、量子光学、光电器件等方向的原创研究和前沿综述。期刊强调材料、器件与系统的交叉融合，是光子学领域具有重要影响力的学术平台。根据中科院最新分区，该期刊位列1区TOP期刊，最新影响因子为6.7（2024–2025年数据），在学术界和产业界均具有较高认可度。
背 景
氧化镓（Ga₂O₃）是带隙约 4.8 eV 的超宽禁带半导体，仅对 200–280 nm 日盲深紫外（DUV）光产生光电响应，地表无天然 UVC 干扰，具备低噪声、高探测灵敏度优势，是深紫外探测核心候选材料。传统单一组分 Ga₂O₃ 器件存在固有短板：光吸收与光-物质相互作用存在固有制衡关系，单一薄膜难以同时实现强紫外吸收与高效载流分离；MSM、肖特基、同质结等常规器件结构受晶格失配、界面悬挂键、氧空位缺陷制约，界面态大量俘获光生载流子，造成响应度与响应速度无法兼顾，暗电流偏高、长期稳定性不足。
传统异质结依靠化学键结合，异质界面晶格不匹配会催生高密度缺陷能级，形成载流陷阱，大幅削弱能量传递效率。而范德华（vdW）异质结构依靠分子间弱作用力堆叠，无需晶格匹配、无界面化学成键、可通过外场调控暗电流，能大幅消除界面陷阱，从根源缓解 “高响应-快速度” 性能权衡矛盾。当前二维材料、有机半导体、p 型掺杂 Ga₂O₃ 可与 Ga₂O₃ 构建多类型 vdW 异质结，但各类结构的光-物质耦合、跨界面能量传递底层机理缺乏系统性梳理，距离规模化实用化仍存在大量材料、界面、器件工程瓶颈。本文系统综述 Ga₂O₃ 基 vdW 异质结深紫外探测器研究进展，剖析界面本征机制，为高性能日盲光电探测器设计提理论指导。
主要内容
新一代宽禁带半导体氧化镓（Ga₂O₃）具备理想光学带隙与紫外吸收截止波长，是制备深紫外光电探测器的理想材料，拥有低噪声、高灵敏度的突出优势。光-物质相互作用与光吸收是决定光电探测性能两大核心要素，单一组分 Ga₂O₃ 材料存在固有局限，需引入辅助材料构建异质界面以捕获激子，兼顾光子激发与载输运过程，以此解决强光吸收与弱光-物质相互作用之间的矛盾。新兴范德华（vdW）体系可实现无晶格约束堆叠、无界面悬空化学键，还可通过外场实现暗电流调控，为新型深紫外异质光电器件研发开辟新路径，契合光学、材料、物理、电子等多学科领域发展需求。材料制备技术的进步大幅简化 vdW 异质结制备流程，可发掘大量新颖光电特性，尽管该类器件潜力巨大，但距离实际应用仍有较大差距。因此，本文综述从增强光-物质相互作用、异质界面高效能量传递两大角度，系统梳理该类异质结构的固有优势与底层机理，为 Ga₂O₃ 基范德华异质界面研究提供理论思路。
创新点
① 首次系统以光-物质相互作用与跨界面高效能量传递双核心维度，完整剖析 Ga₂O₃ 基 vdW 异质结光电底层机理，厘清传统化学键异质结界面陷阱制约性能的根源；
② 分类归纳三大主流 Ga₂O₃ 基 vdW 异质结体系：2D-3D 多维异质结、有机-无机杂化 vdW 异质结、Ga₂O₃ 同质 vdW PN 结，分别梳理各体系能带匹配、载流动力学、器件功能差异化优势；
③ 系统阐明 vdW 接触消除费米能级钉扎的三重微观机制，定量对比 MXene/金属两类接触的肖特基势垒调控能力，解决传统金属/Ga₂O₃ 接触界面态过多难题；
④ 揭示 II 型 vdW 异质结导带、价带偏移高度不对称特性，阐明电子以热电子发射、空穴以隧穿为主导的差异化输运路径，解释低暗电流、高载流分离效率来源；
⑤ 总结当前 Ga₂O₃ 基 vdW 异质结材料、界面、器件、规模化制备四大类核心挑战，并对应给出界面工程、能带调控、低温转移、外延生长等完整解决方案框架。
结 论
总而言之，本文系统梳理了氧化镓（Ga₂O₃）基范德华异质集成光电器件的重大研究进展，重点聚焦该类器件在日盲深紫外光电探测领域的应用，并对范德华异质结光电探测器的工作机理开展详尽物理解析。在整套体系中，增强光-物质相互作用、高效能量传递两大核心机制起到决定性作用，且该类机制能够有效消除界面俘获态带来的负面影响。
若要评估器件长期稳定性，必须在实际大气、温湿度、外加偏压等真实工况下开展系统性长期老化测试。结合现有大量文献研究，需长时间持续监测暗电流（Idark）、响应度（R）、探测率（D*）等核心性能参数；同时可采用原位表征手段，揭示氧气、水汽侵蚀诱发的界面演变机理。在封装工艺层面，物理、化学两种防护策略缺一不可。物理方案可通过插入六方氮化硼（h-BN）等阻挡层、搭配透明封装材料，隔绝异质结与外界环境的接触腐蚀；化学手段则依靠表面钝化工艺，抑制悬挂键引发的界面副反应。针对 Ga₂O₃ 基范德华异质结的专用优化封装方案，仍有待进一步深入研究，以此实现器件稳定、可靠的光电输出性能。
本文全面分析了 PN 型、NN 型两类异质结的能带排布与载流输运动力学过程，阐明范德华集成方案如何摆脱传统晶格失配束缚。范德华界面不存在化学键合悬挂键，该特性能够大幅削弱缺陷引发的载流俘获效应。高质量异质界面形成的强内建电场（Ebuilt-in）可高效分离光生电子-空穴对，为超快、自驱动光电探测奠定理论基础。
除此之外，本文分类综述了三类主流 Ga₂O₃ 基范德华异质结构及其独特功能：

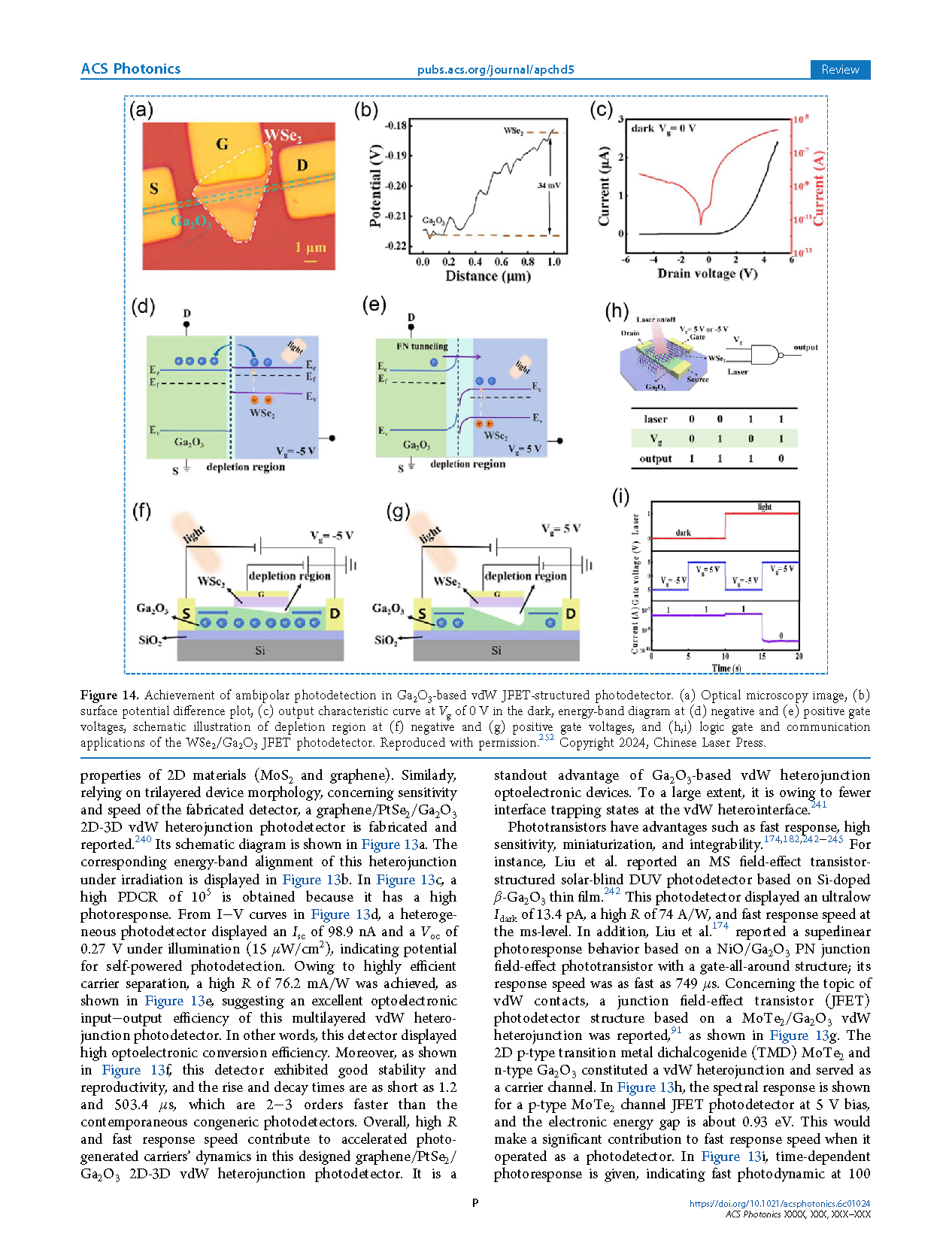

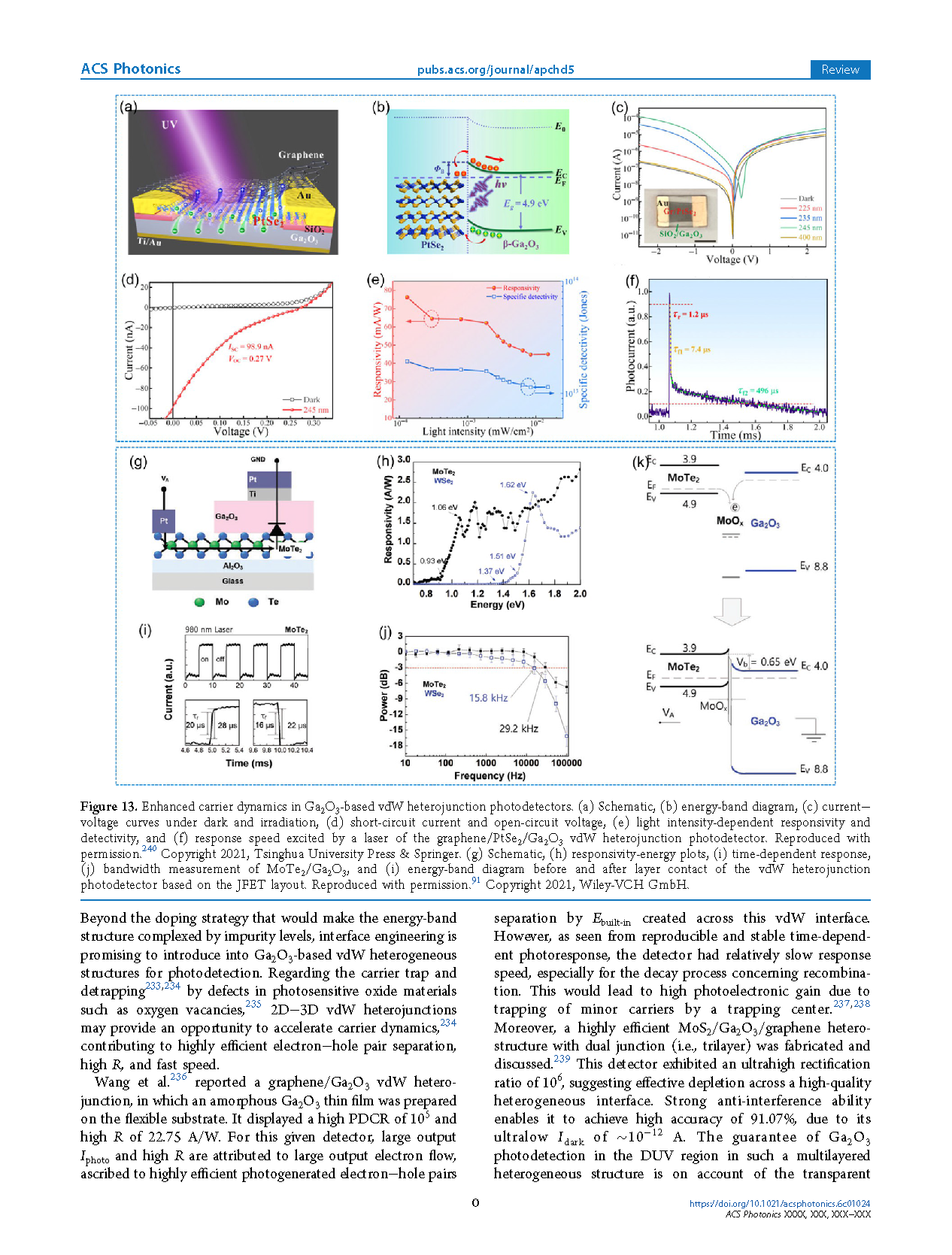

1.二维-三维杂化异质结：将石墨烯、MXene、二硫化钼（MoS₂）等二维材料与 Ga₂O₃ 集成，可实现费米能级去钉扎、加速光生载流子动力学过程，同时赋予器件双极性探测、宽光谱探测等多功能特性；

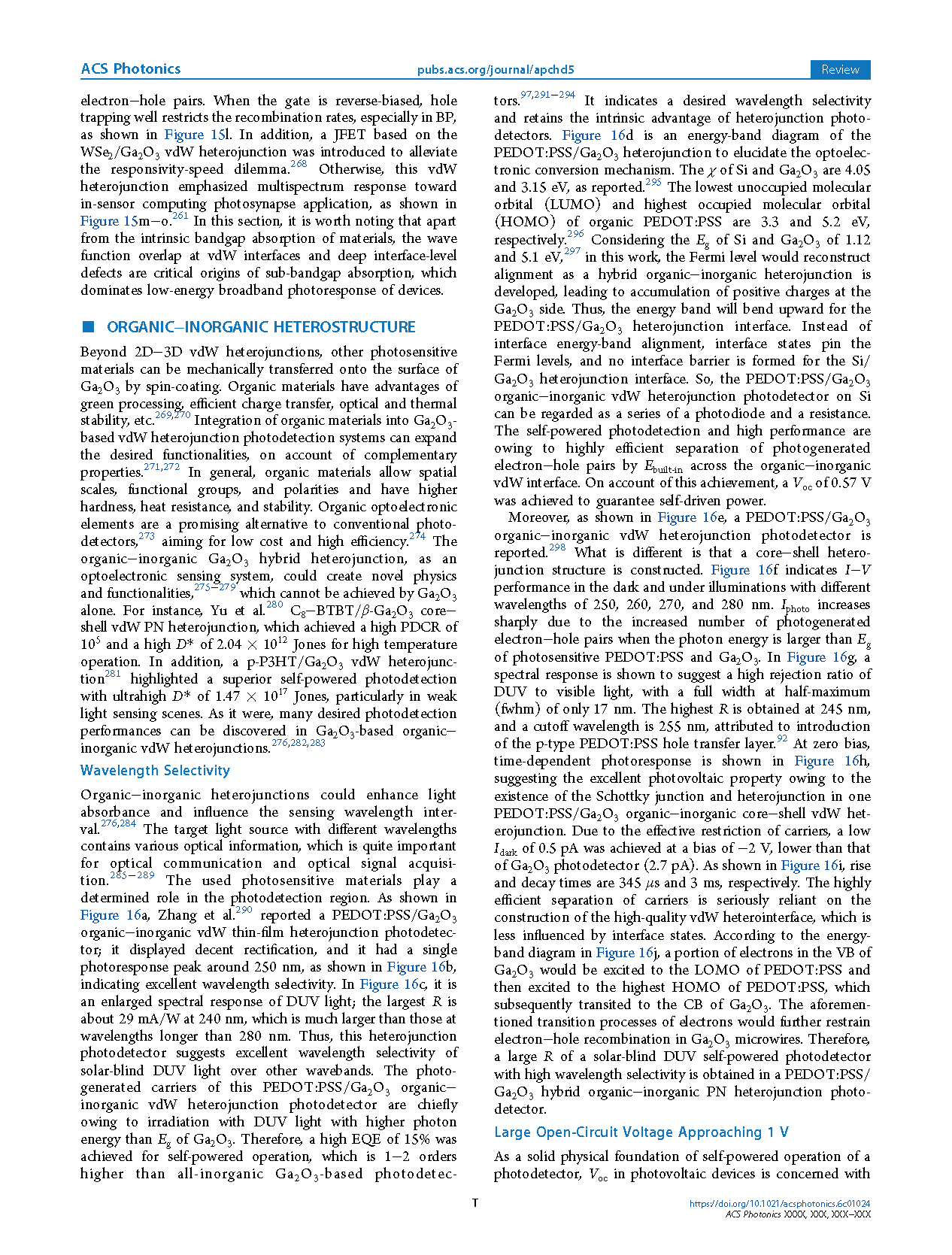

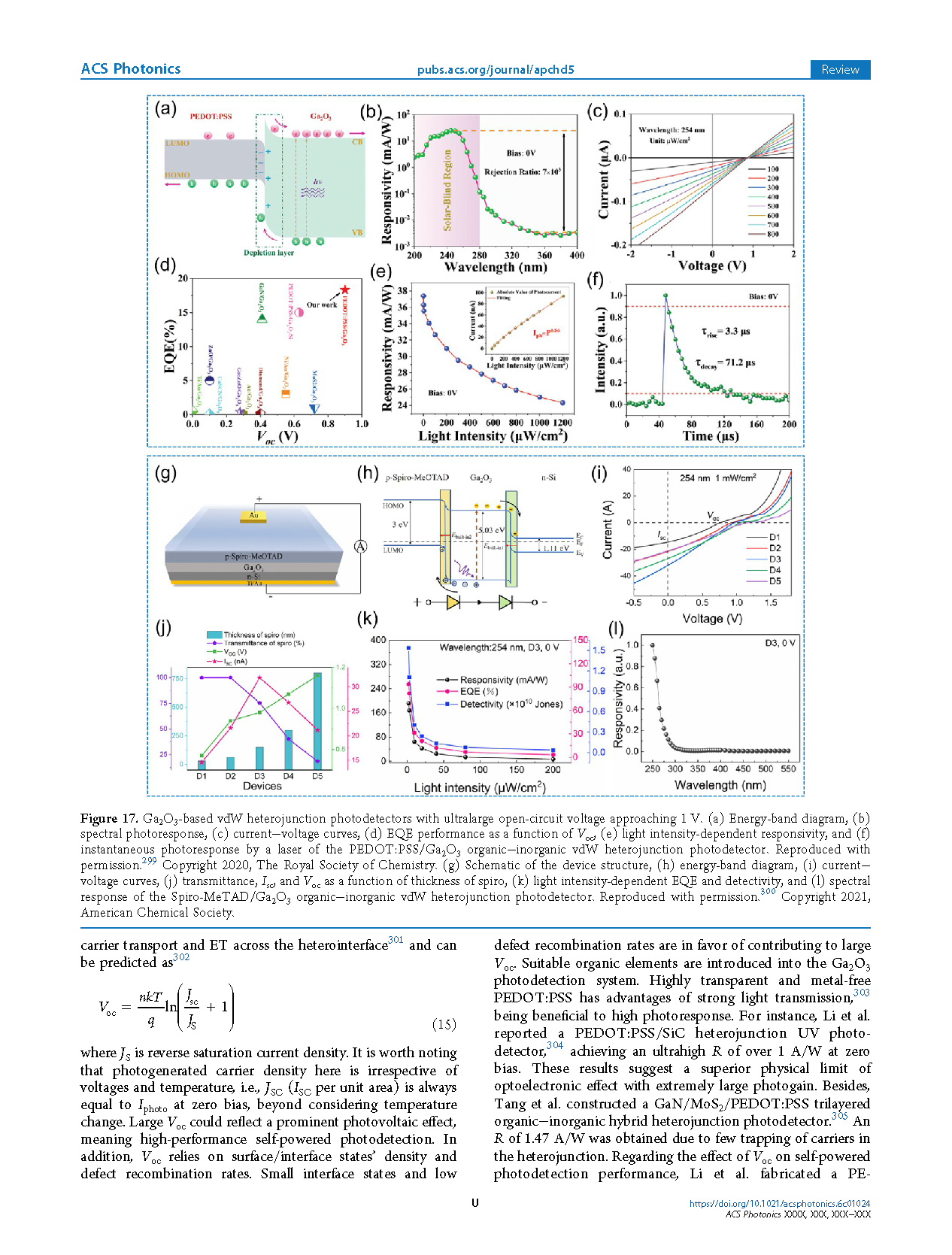

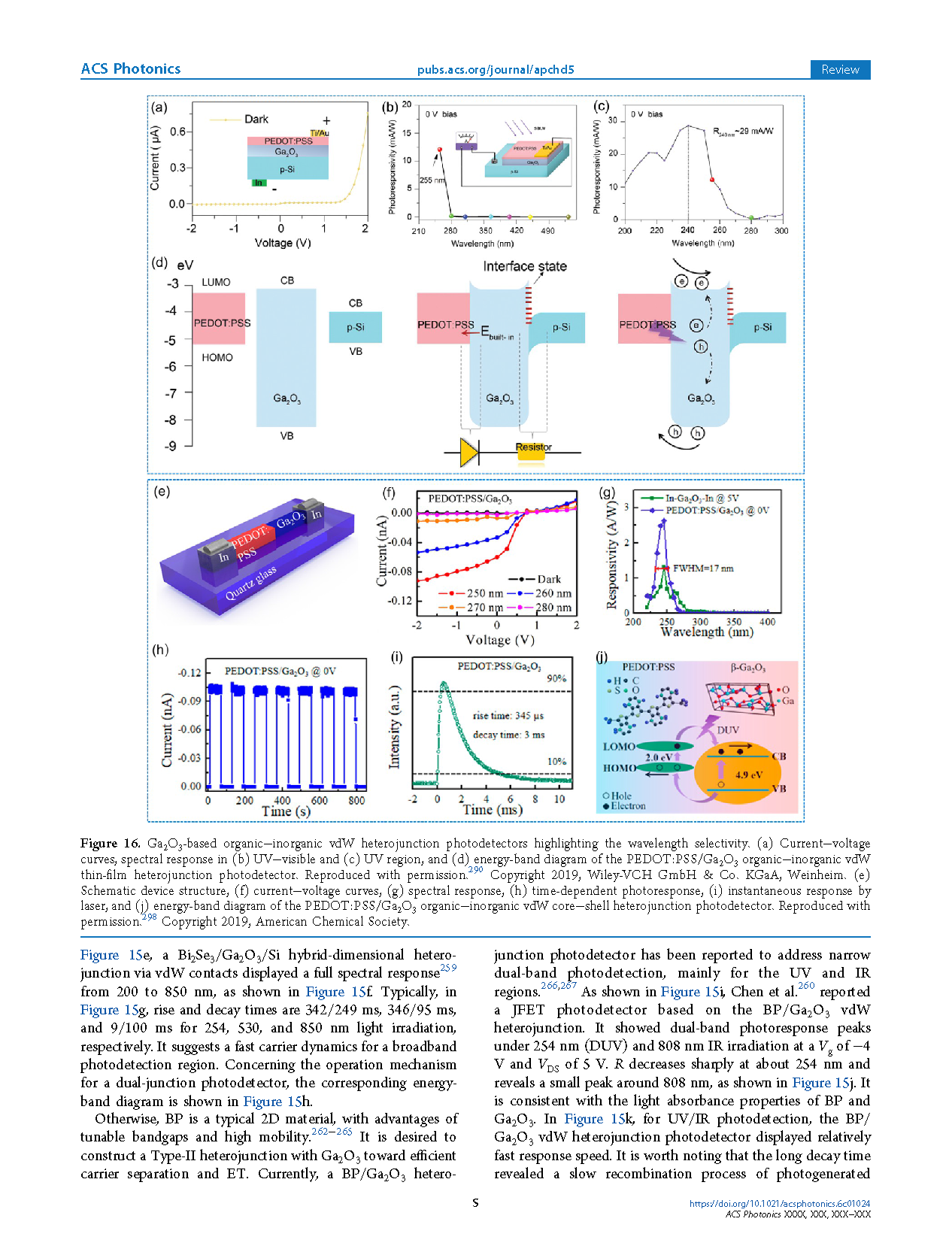

2.有机-无机杂化异质结：引入 PEDOT:PSS 有机层，器件具备优异的波长选择性与高开路电压（Voc），最大化自驱动光电响应性能；

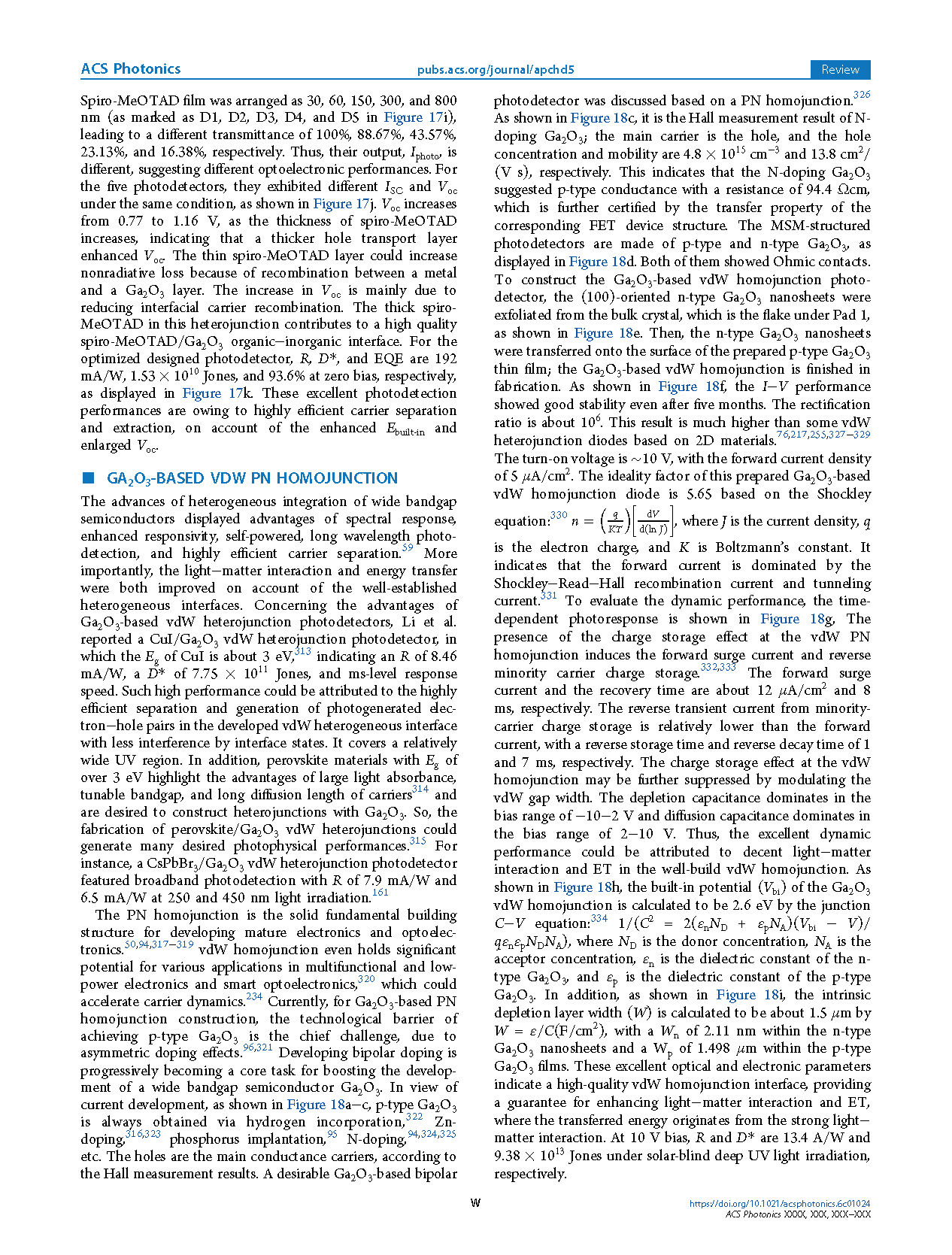

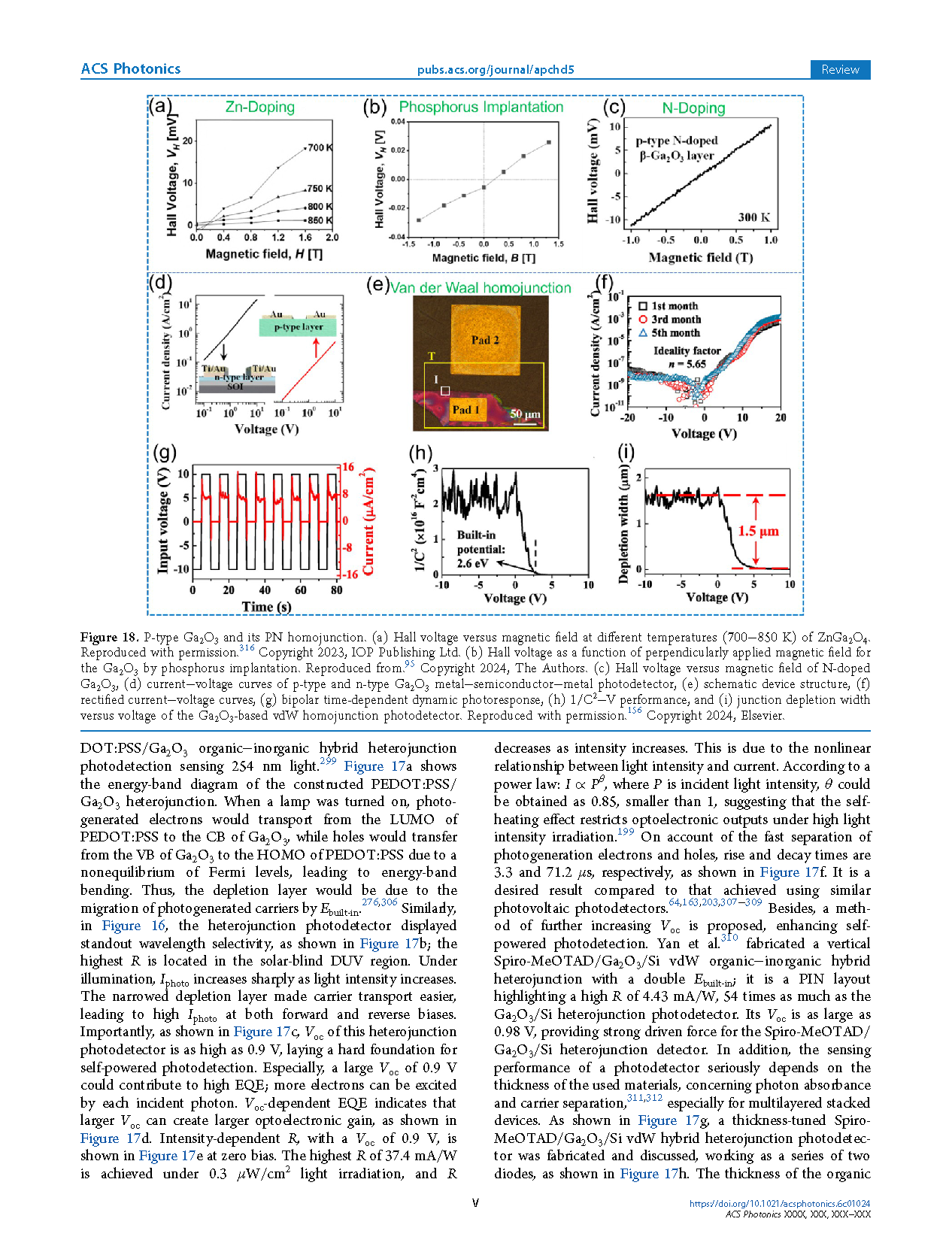

3.范德华 PN 同质结：p 型 Ga₂O₃ 掺杂是长期存在的行业难题，构建范德华同质结可有效规避该瓶颈，为双极型超宽禁带光电器件的研究开辟全新方向。

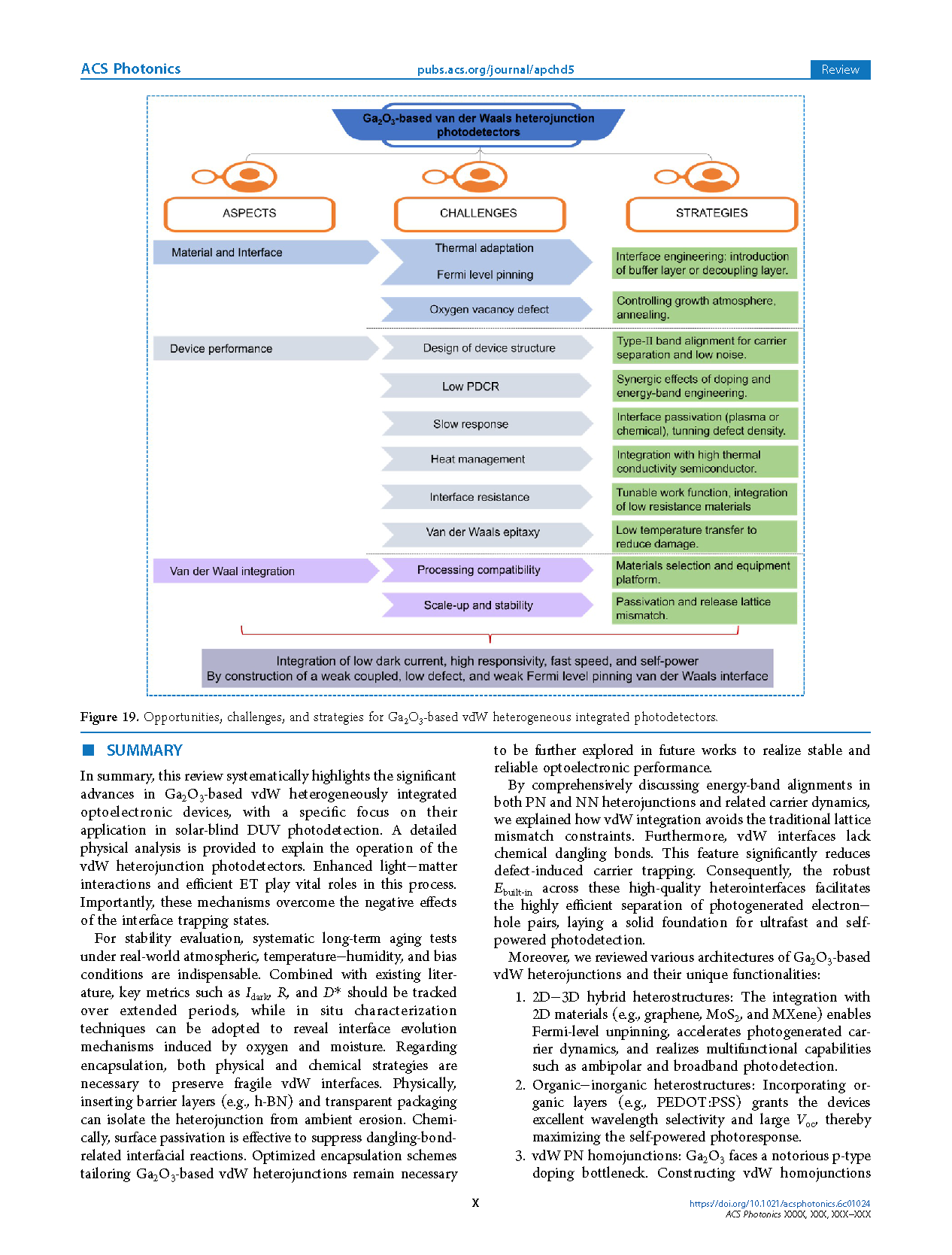

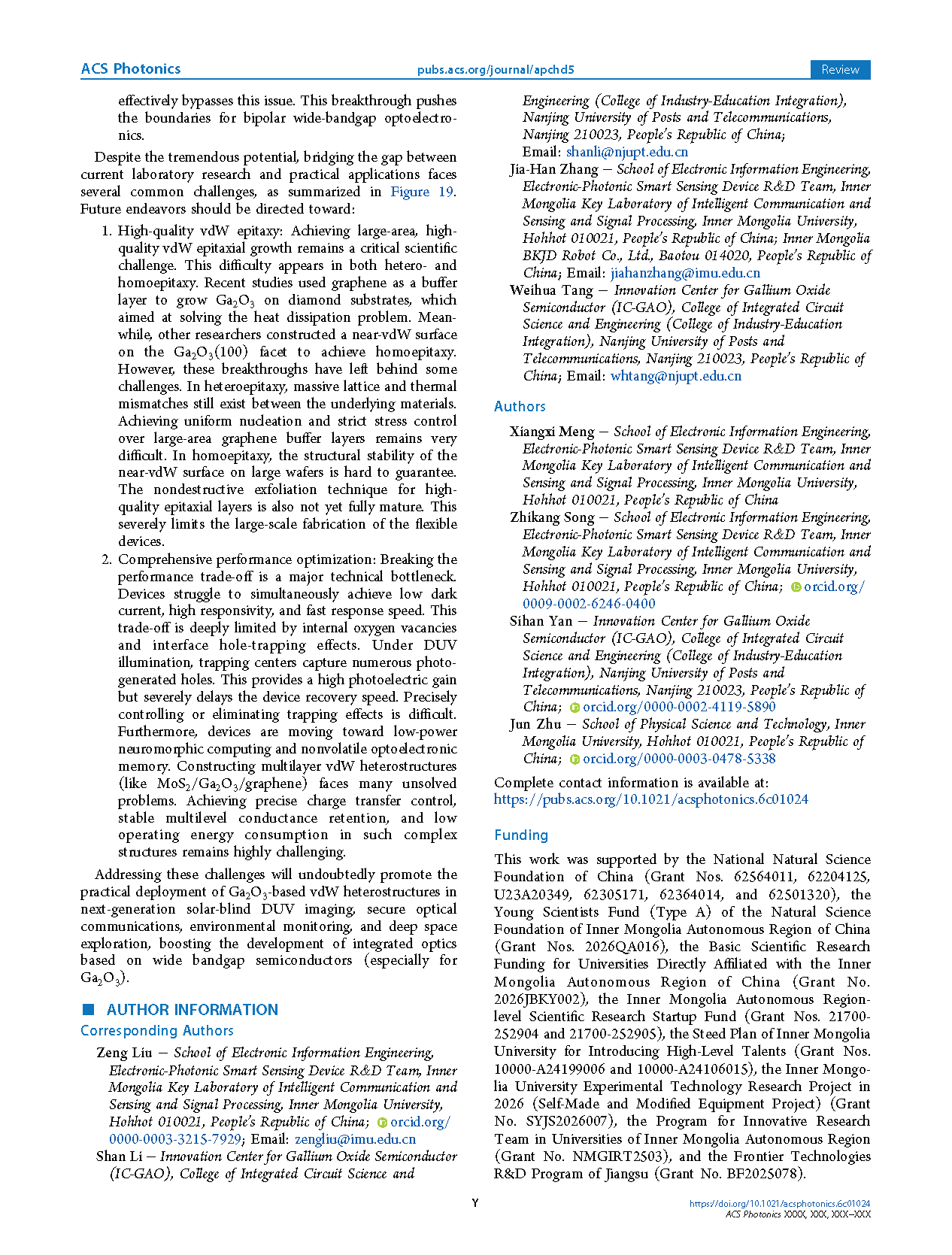

尽管 Ga₂O₃ 基范德华异质结器件潜力巨大，但如图 19 所示，从实验室研究走向工程实用化仍存在诸多共性难题，未来研究工作应重点围绕两大方向推进：
1.高质量范德华外延生长：制备大面积、高质量范德华外延薄膜仍是关键科学难题，该问题同时存在于异质外延、同质外延工艺中。现有研究将石墨烯作为缓冲层，在金刚石衬底上外延生长 Ga₂O₃，用以解决散热难题；还有研究在 Ga₂O₃ (100) 晶面构建近范德华表面，实现同质外延。但上述方案仍存在诸多未解决问题：异质外延体系中，底层衬底与外延层之间存在严重晶格失配与热失配；大面积石墨烯缓冲层难以实现均匀形核与精准应力调控；同质外延方面，大尺寸晶圆上近范德华表面的结构稳定性难以保障，高品质外延层的无损剥离工艺尚未完全成熟，极大限制柔性器件的规模化生产。
2.综合性能协同优化：打破各项光电性能之间的制衡关系是核心技术瓶颈，现有器件无法同时兼顾低暗电流、高响应度、快速响应速度。该制衡关系的本质来源于材料本征氧空位与界面空穴俘获效应：深紫外光照下，各类俘获中心会捕获大量光生空穴，虽能获得较高光电增益，但会大幅延长器件恢复时间，且难以精准调控、彻底消除俘获效应。除此之外，当前器件研发正向低功耗神经形态计算、非易失光电存储领域延伸，MoS₂/Ga₂O₃/石墨烯等多层复合范德华异质结体系仍存在大量技术难题；在该类复杂结构中，实现电荷输运精准调控、多级电导稳定保持、低能耗工作仍极具挑战。
攻克上述一系列难题，必将推动 Ga₂O₃ 基范德华异质结器件在新一代日盲深紫外成像、保密光通信、环境监测、深空探测领域落地应用，同时助力超宽禁带半导体集成光学（尤其 Ga₂O₃ 相关方向）整体发展。
项目支持
本工作得到国家自然科学基金（批准号 62564011、62204125、U23A20349、62305171、62364014、62501320）、内蒙古自治区自然科学基金青年 A 类项目（2026QA016）、内蒙古直属高校基础科研业务费（2026JBKY002）、内蒙古自治区高层次人才引进启动经费（21700252904、21700-252905）、内蒙古大学骏马高层次人才计划（10000-A24199006、10000-A24106015）、2026 年度内蒙古大学实验技术研究自制改造设备项目（SYJS2026007）、内蒙古自治区高校创新研究团队计划（NMGIRT2503）、江苏省前沿技术研发项目（BF2025078）资助。

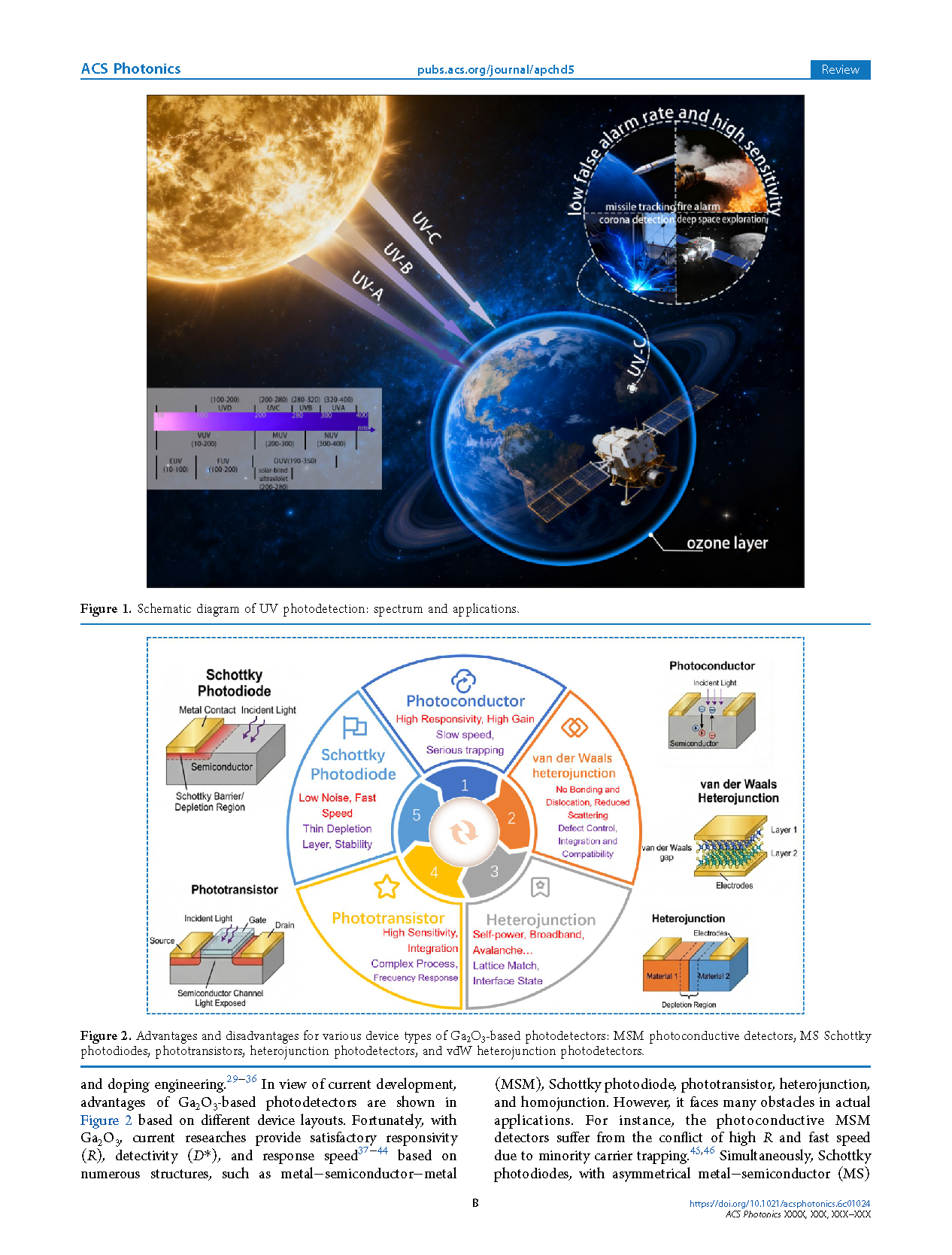

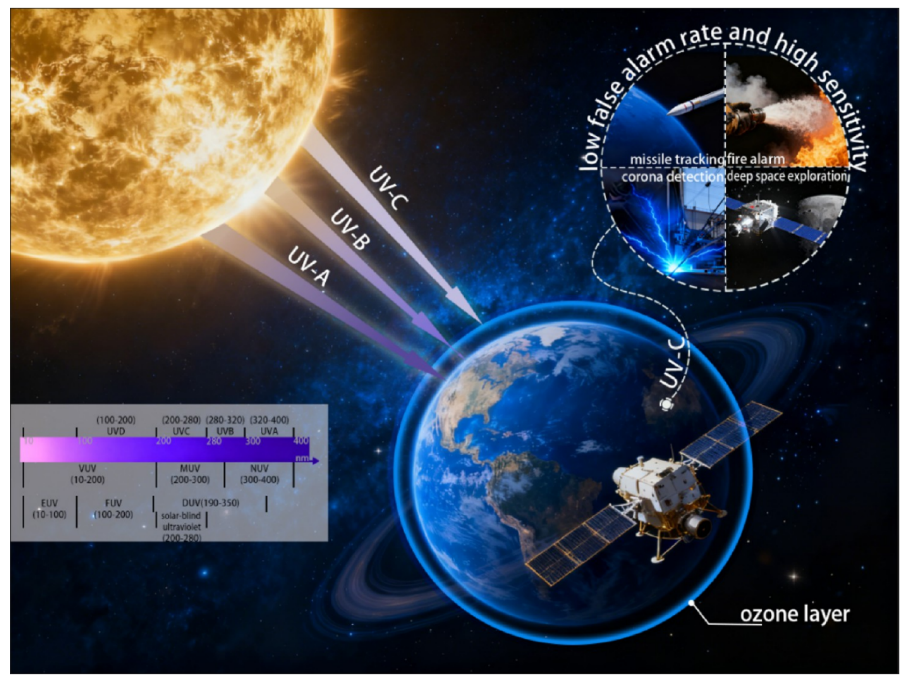

图 1. 紫外光电探测示意图：光谱与应用场景

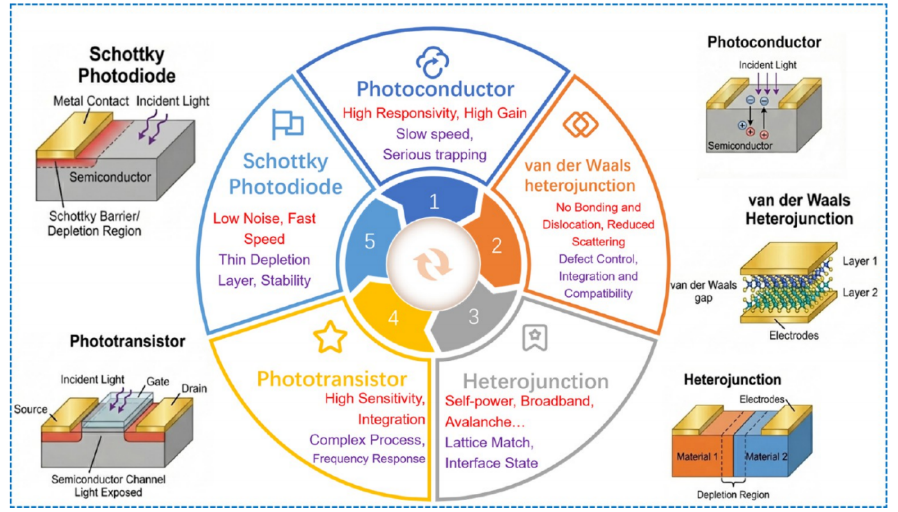

图 2. 各类 Ga₂O₃ 基光电探测器（MSM 光电导型、金属-半导体肖特基光电二极管、光电晶体管、异质结、范德华异质结）优缺点对比示意图

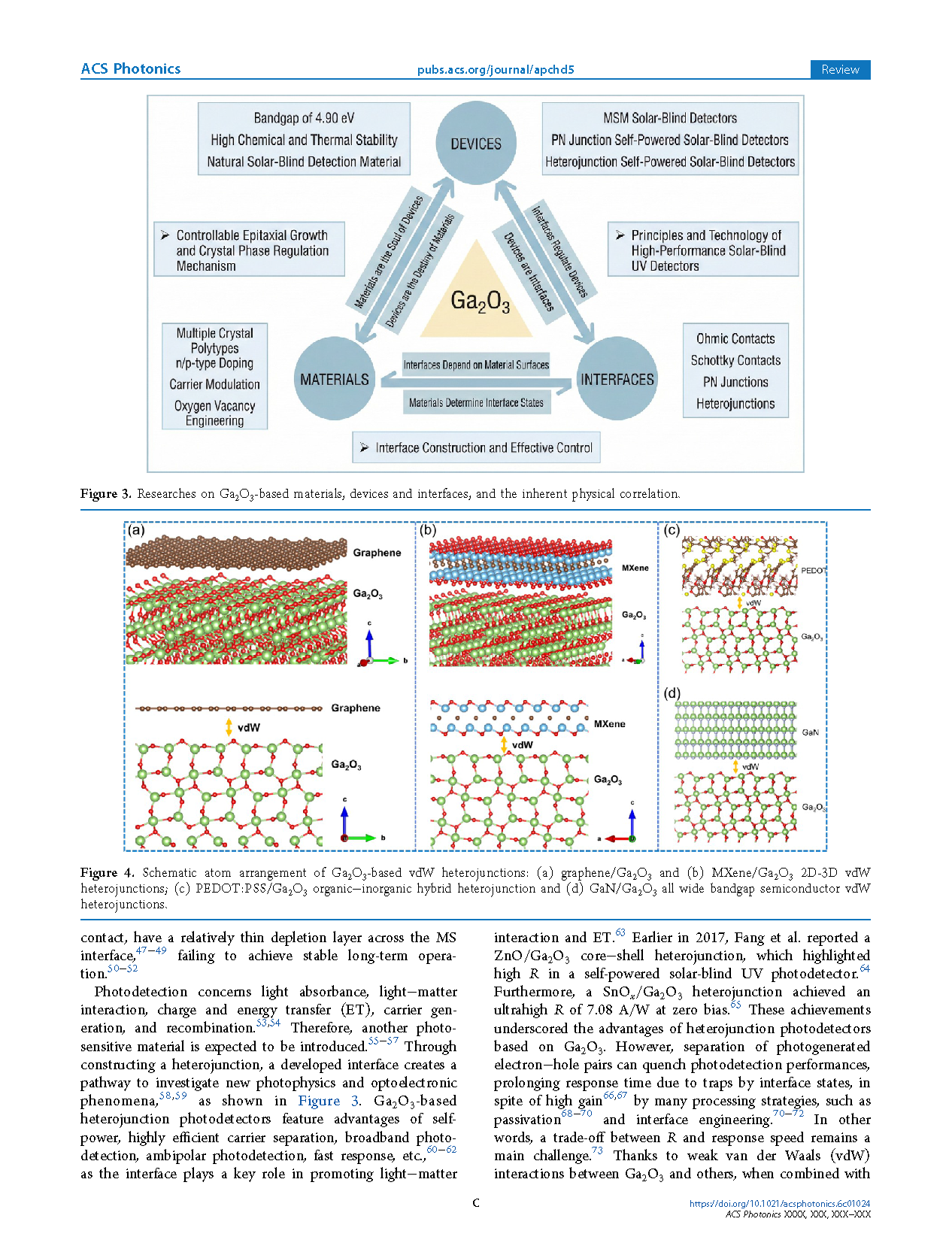

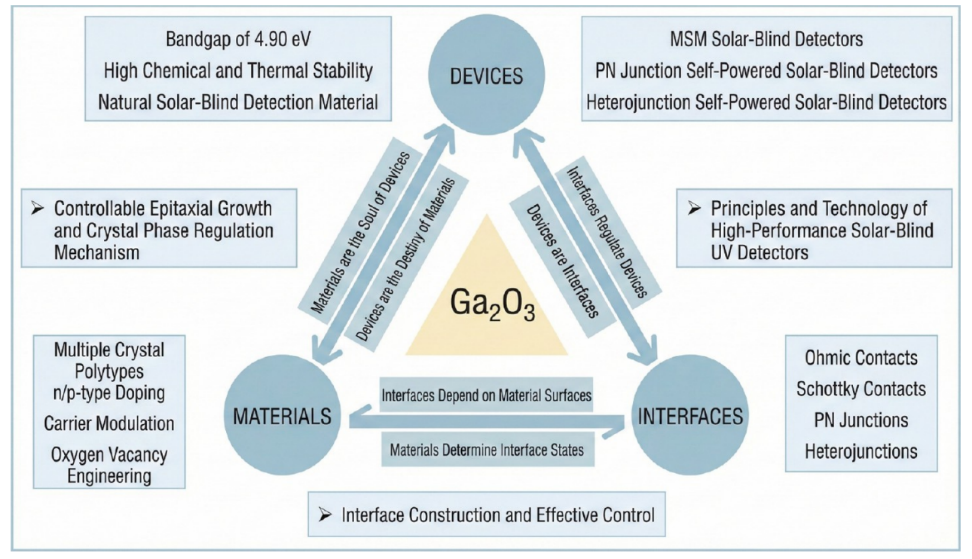

图 3. Ga₂O₃ 基材料、器件、界面相关研究及内在物理关联示意图

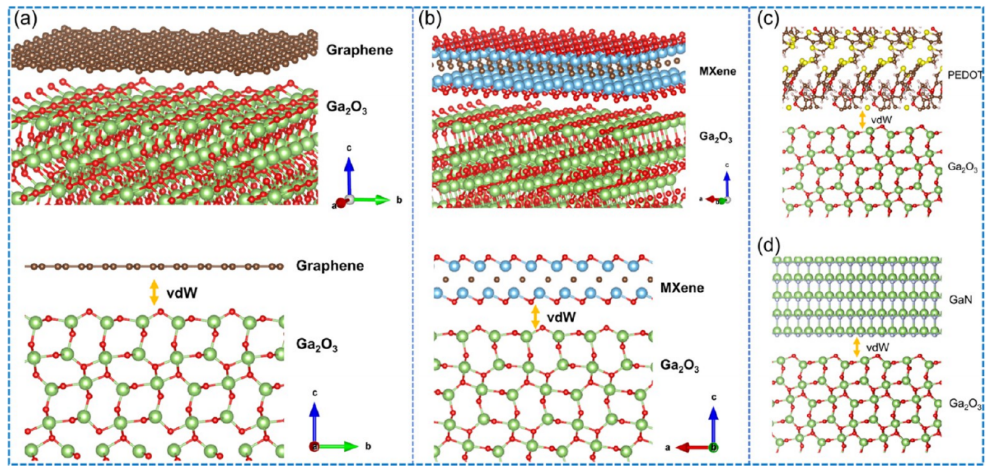

图 4. Ga₂O₃ 基范德华异质结原子排布示意图：(a) 石墨烯/Ga₂O₃ 、(b) MXene/Ga₂O₃ 二维-三维范德华异质结；(c) PEDOT:PSS/Ga₂O₃ 有机-无机杂化异质结；(d) GaN/Ga₂O₃ 全宽禁带半导体范德华异质结

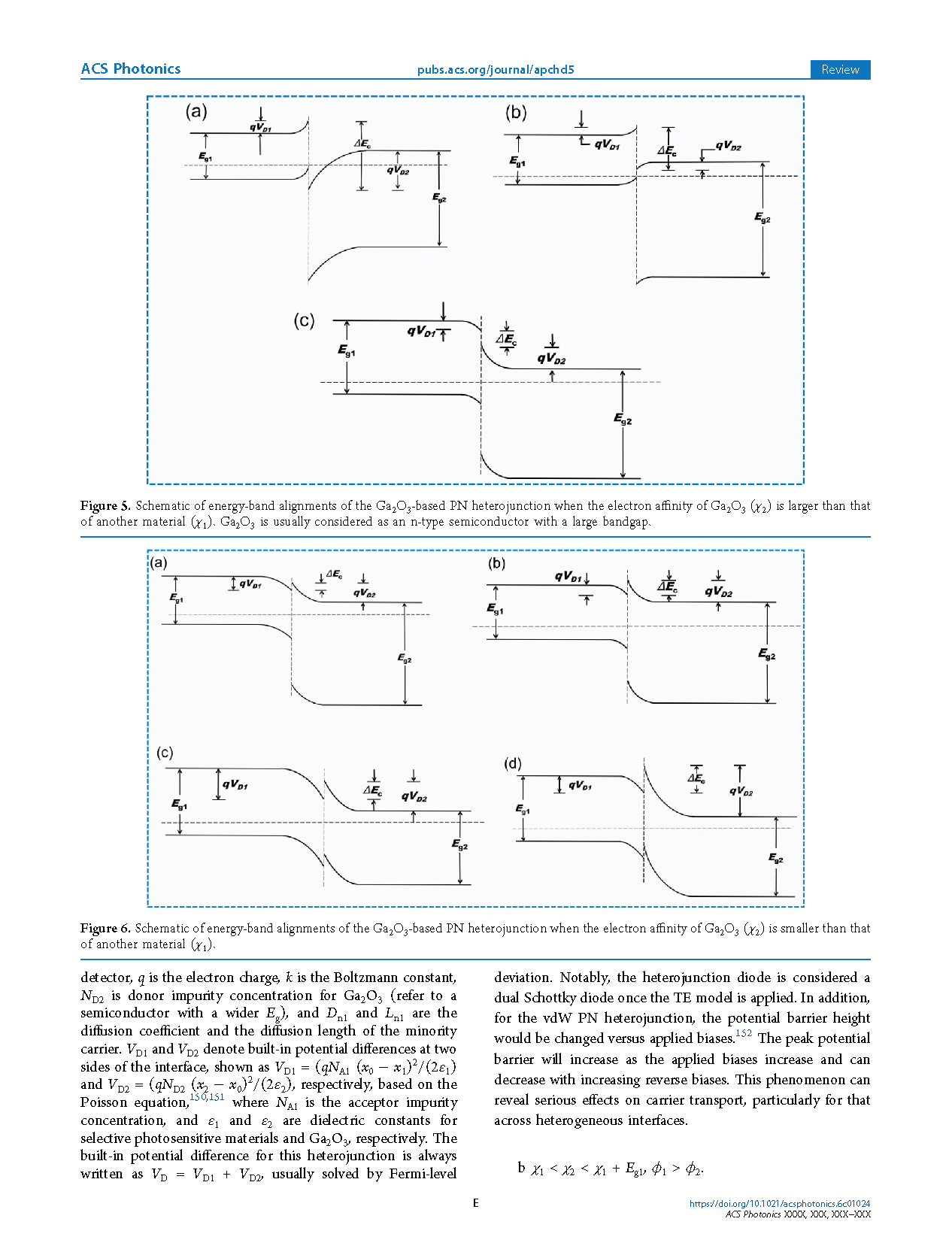

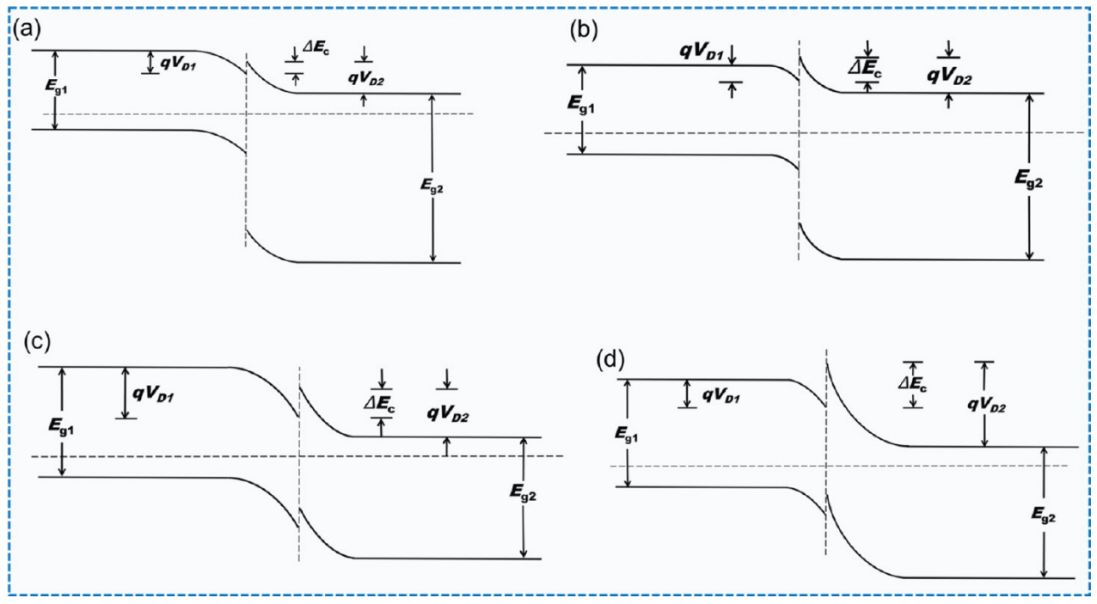

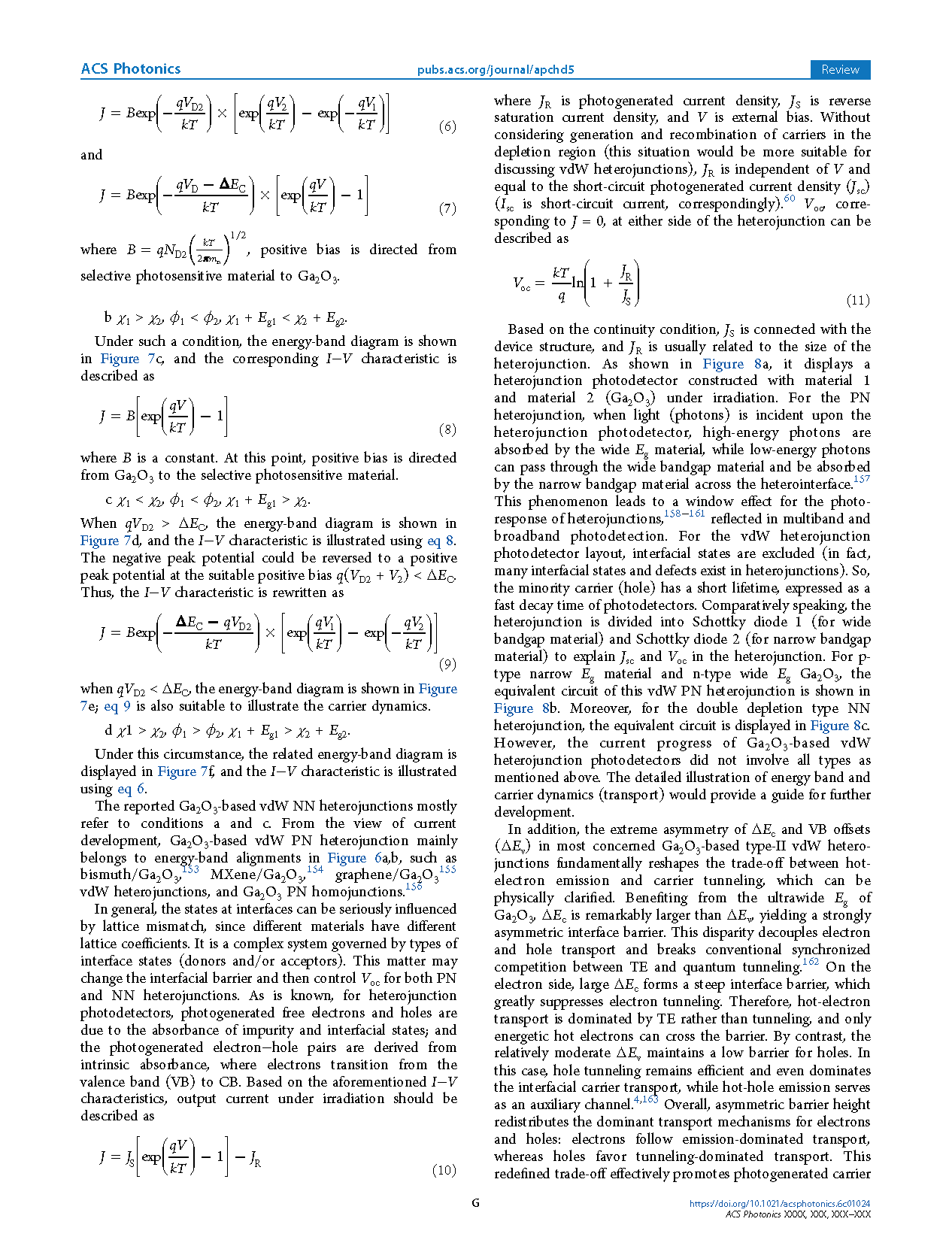

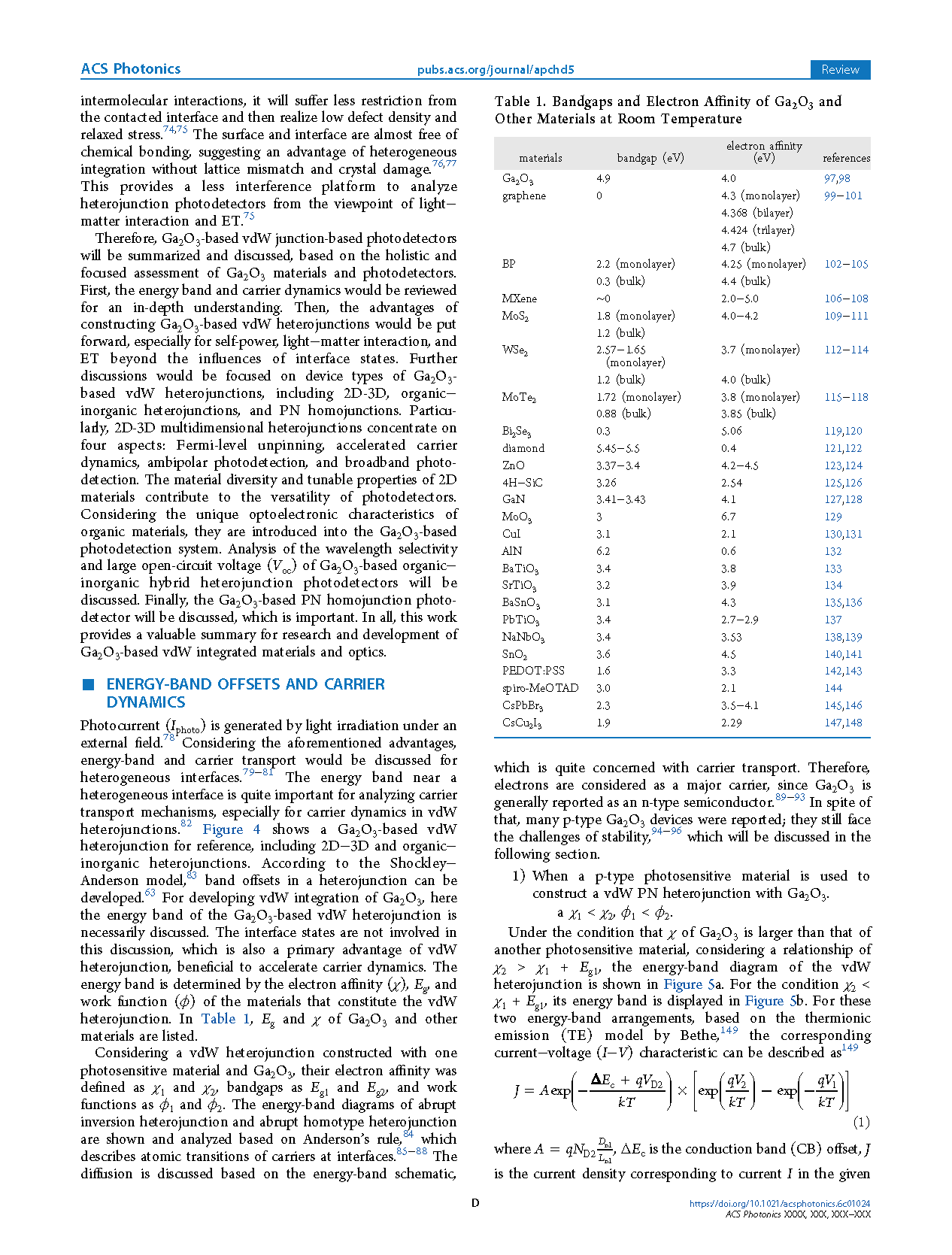

图 5. Ga₂O₃ 电子亲和能大于另一材料时，Ga₂O₃ 基 PN 异质结能带排布示意图；Ga₂O₃ 通常视为宽禁带 n 型半导体
图 6. Ga₂O₃ 电子亲和能小于另一材料时，Ga₂O₃ 基 PN 异质结能带排布示意图

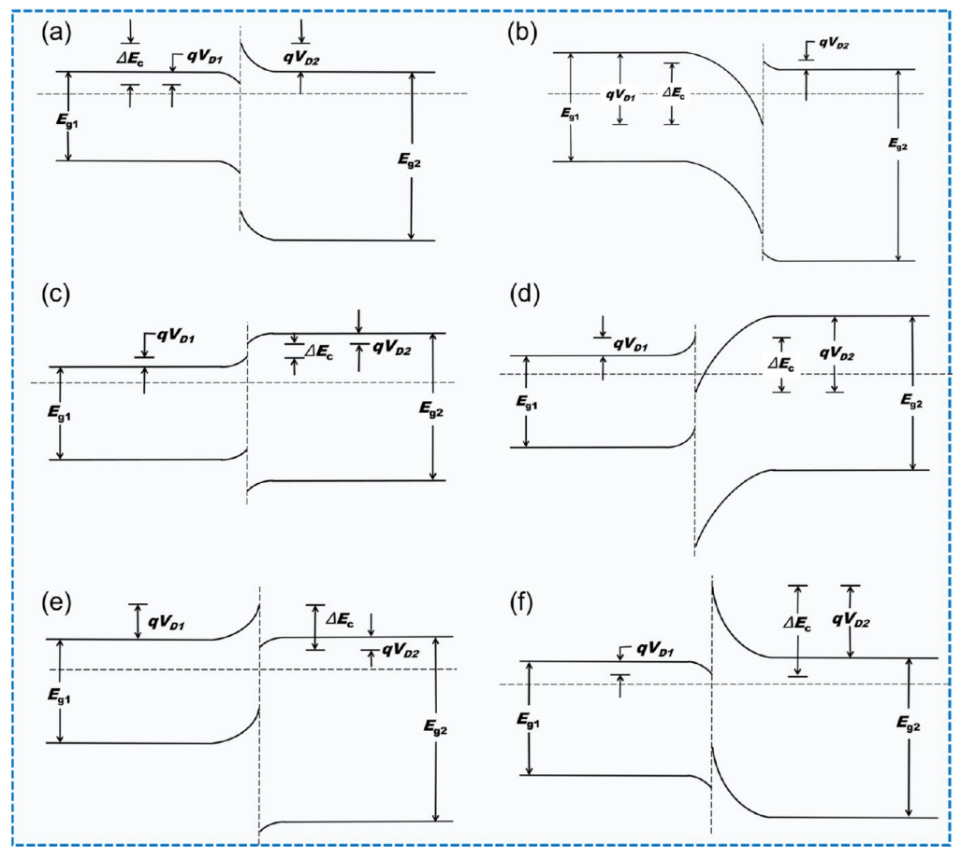

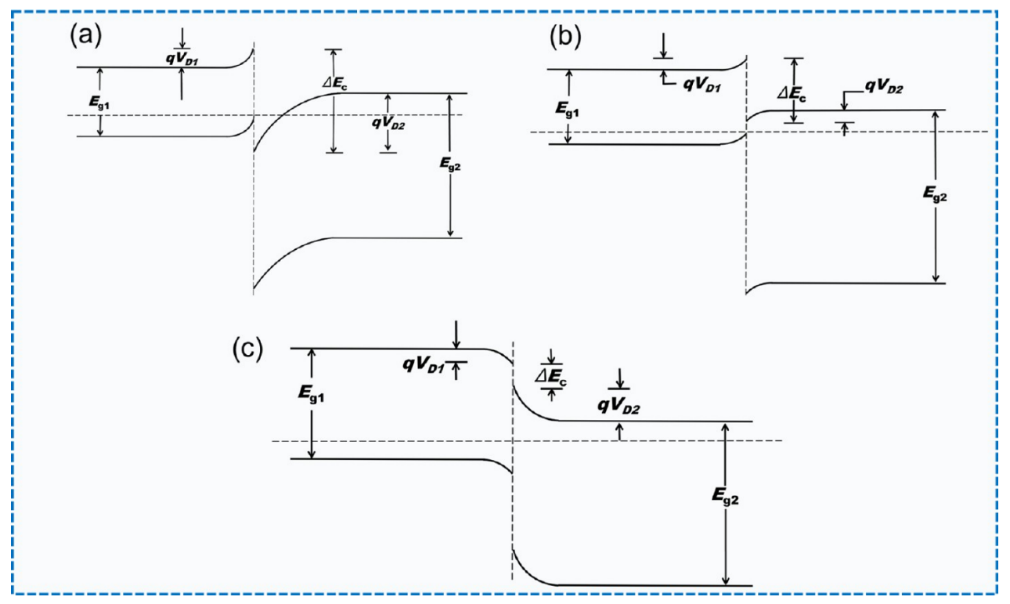

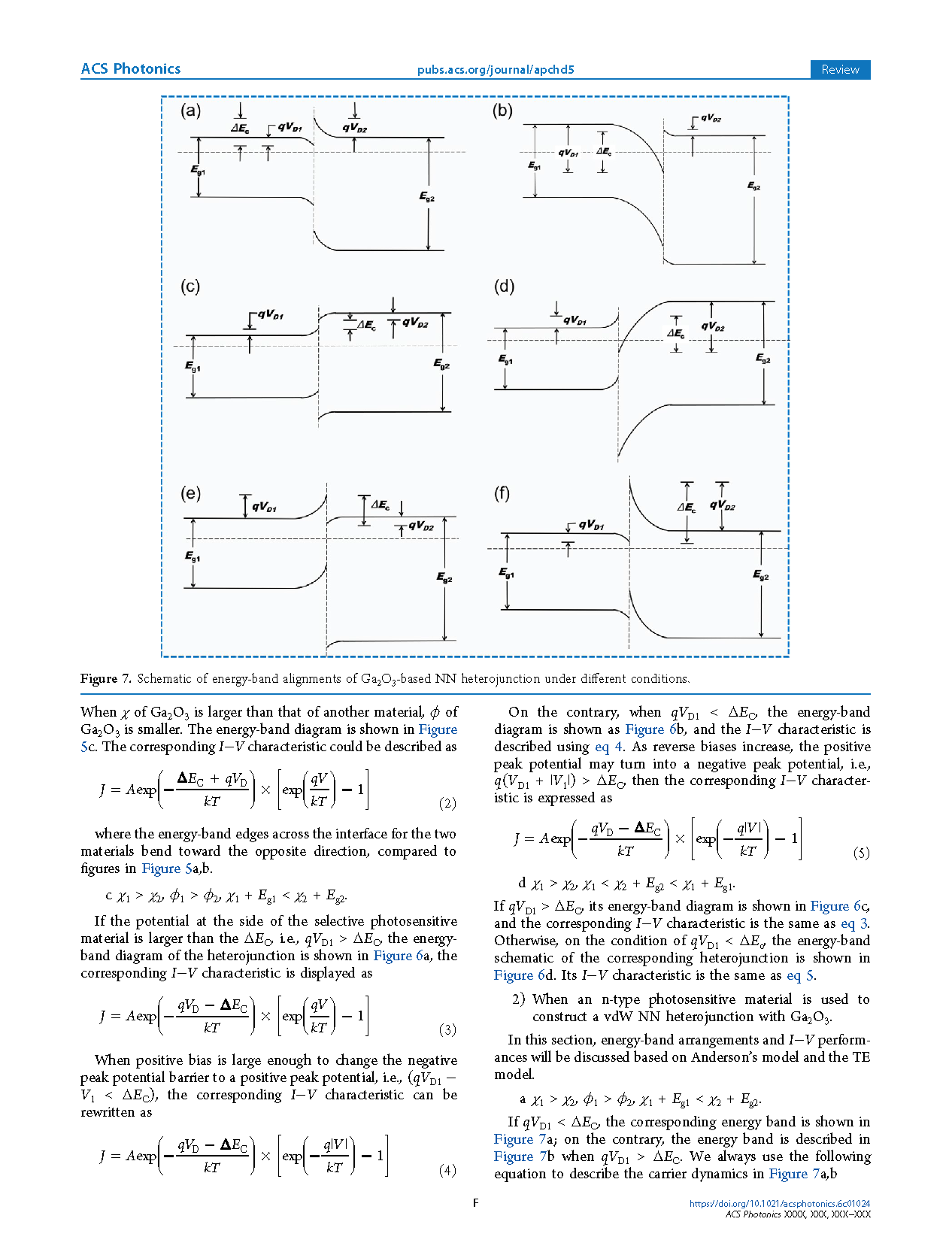

图 7. 不同条件下 Ga₂O₃ 基 NN 异质结能带排布示意图

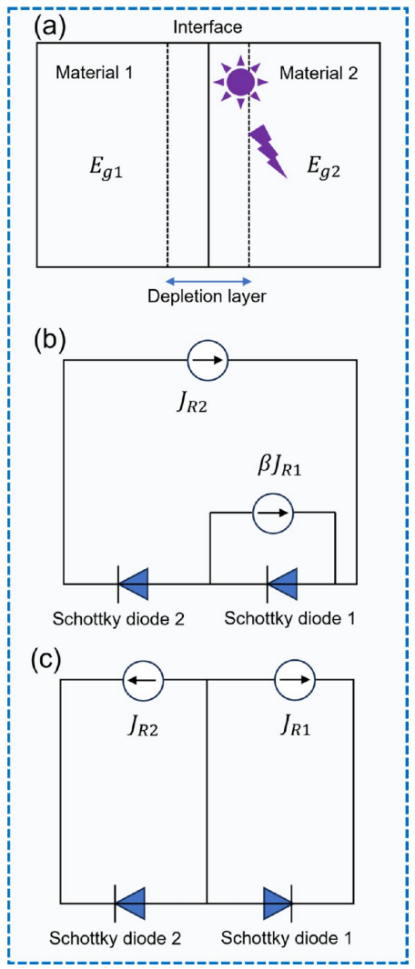

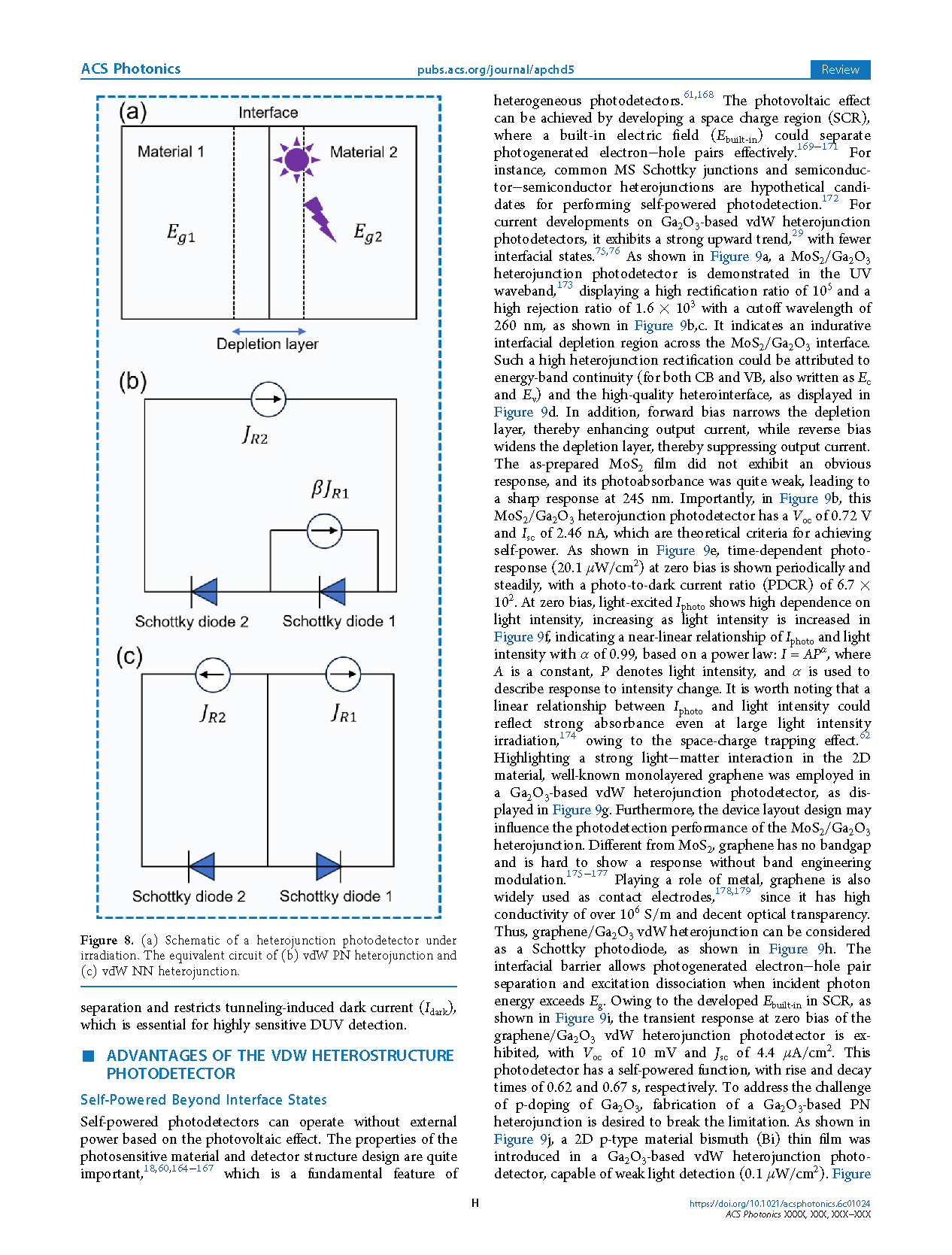

图 8. (a) 光照下异质结光电探测器示意图；(b) 范德华 PN 异质结、(c) 范德华 NN 异质结等效电路

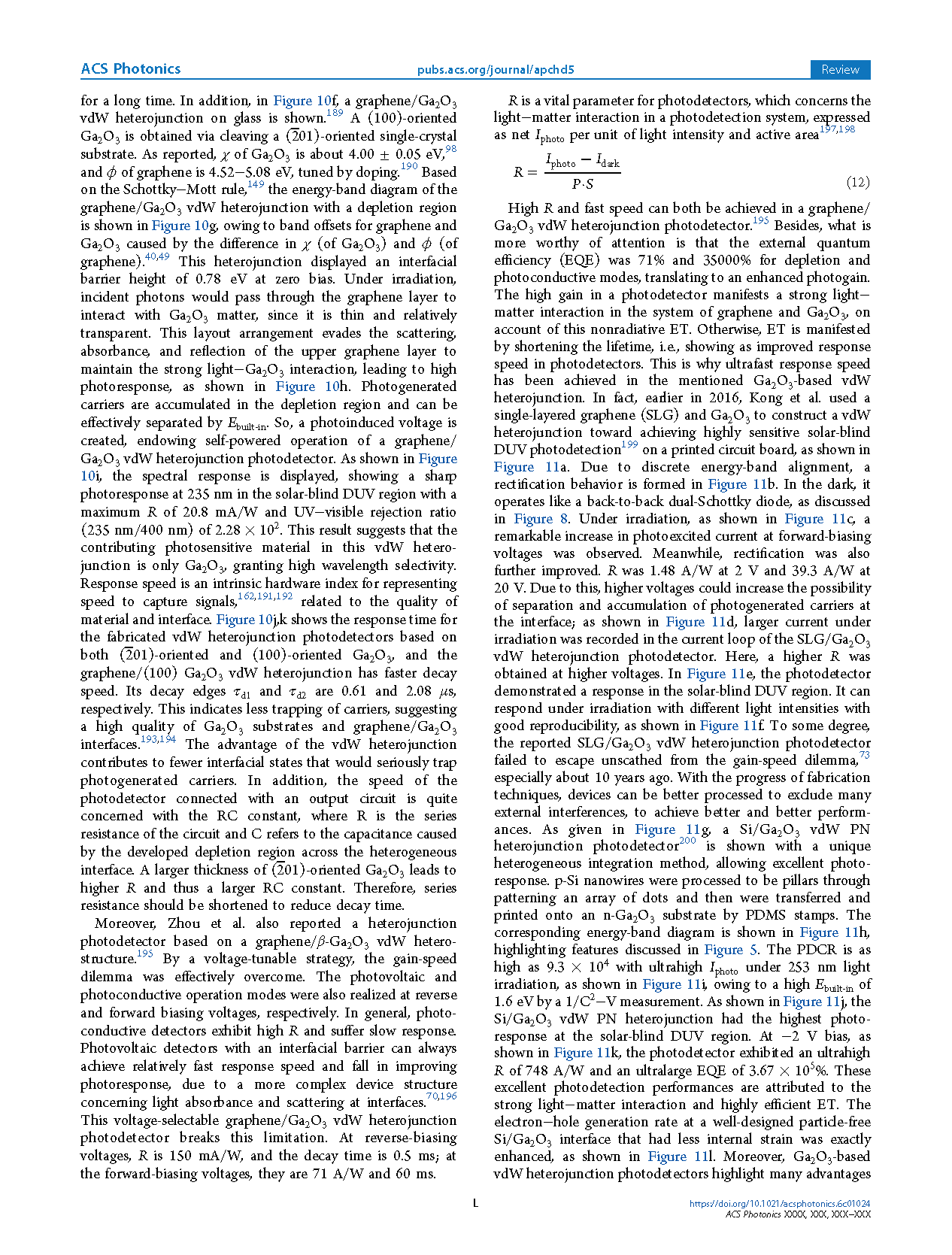

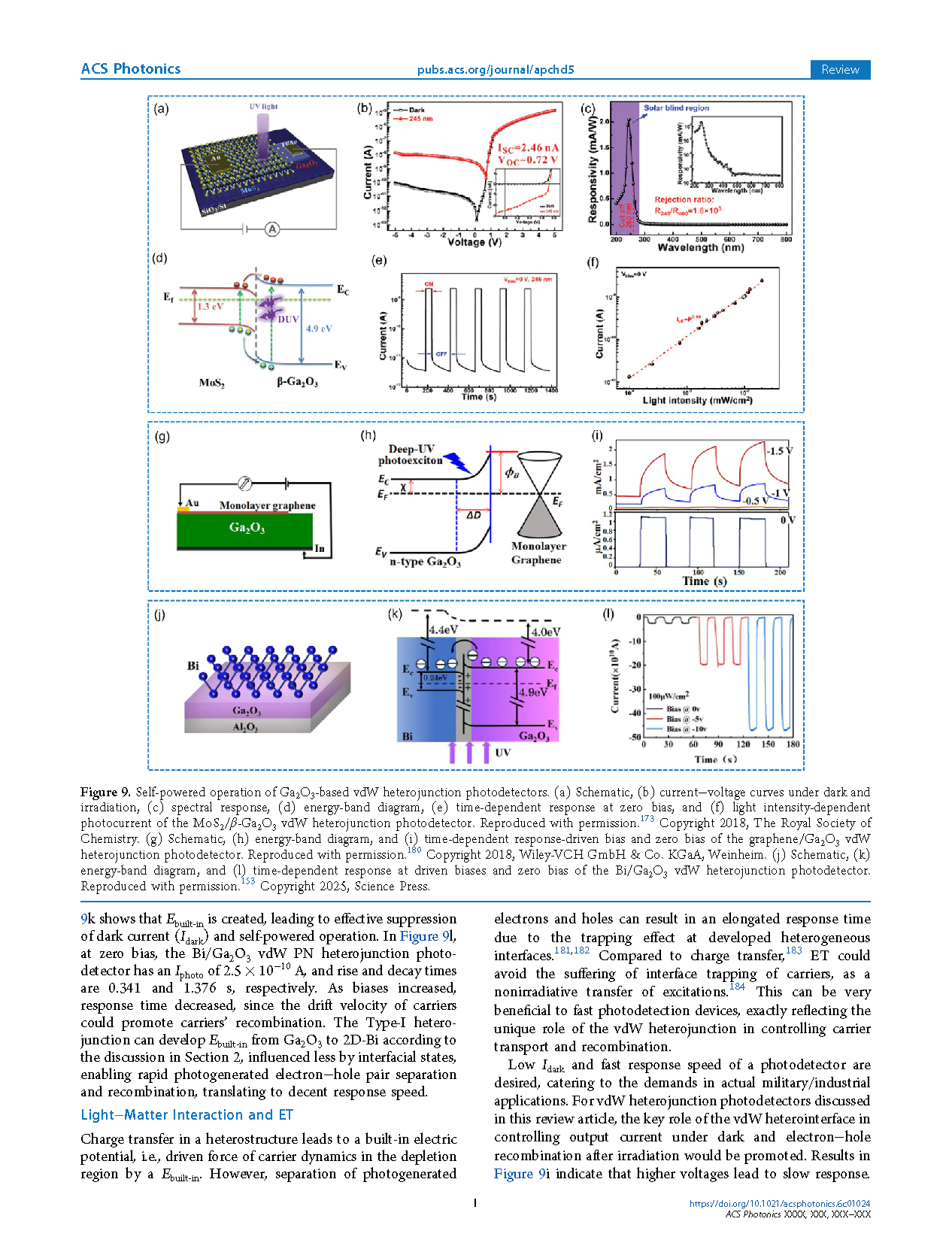

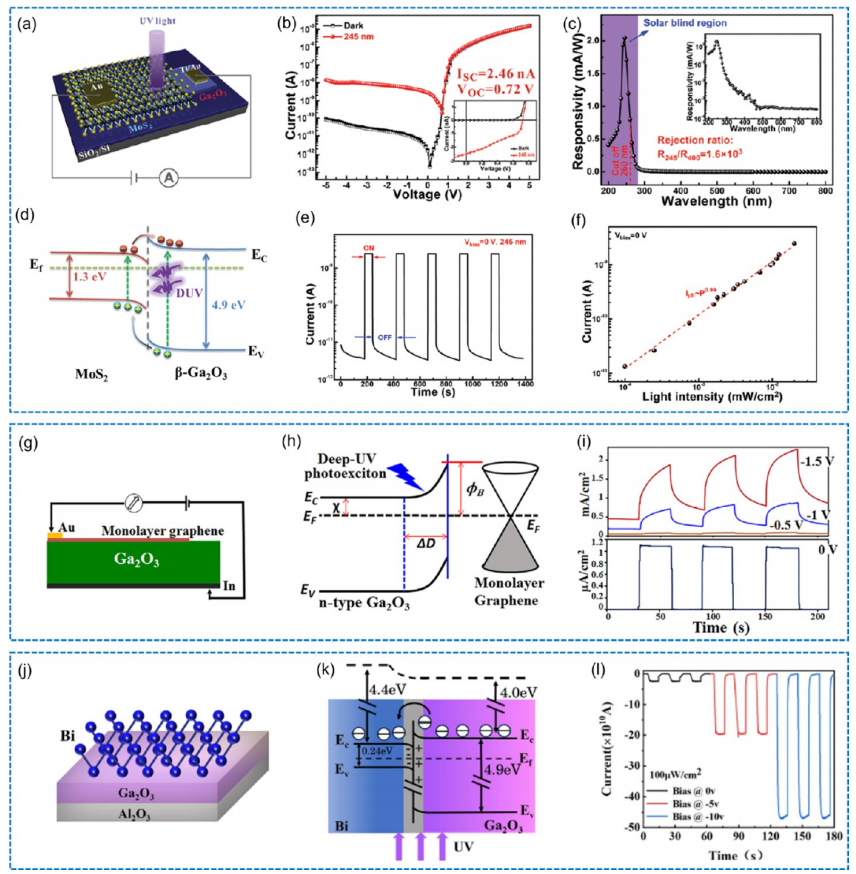

图 9. MoS₂/Ga₂O₃ 、石墨烯/Ga₂O₃ 、铋(Bi)/Ga₂O₃ 范德华异质结光电探测器自驱动工作特性。(a) 器件结构示意图，(b) 暗态与光照下电流-电压曲线，(c) 光谱响应曲线，(d) 能带图，(e) 零偏压下时间分辨光响应，(f) MoS₂/β-Ga₂O₃ 异质结光电流随光强变化曲线；(g) 石墨烯/Ga₂O₃ 器件结构，(h) 能带示意图，(i) 外加偏压与零偏下时间响应曲线；(j) Bi/Ga₂O₃ 器件结构，(k) 能带示意图，(l) 不同偏压、零偏下的瞬态光响应

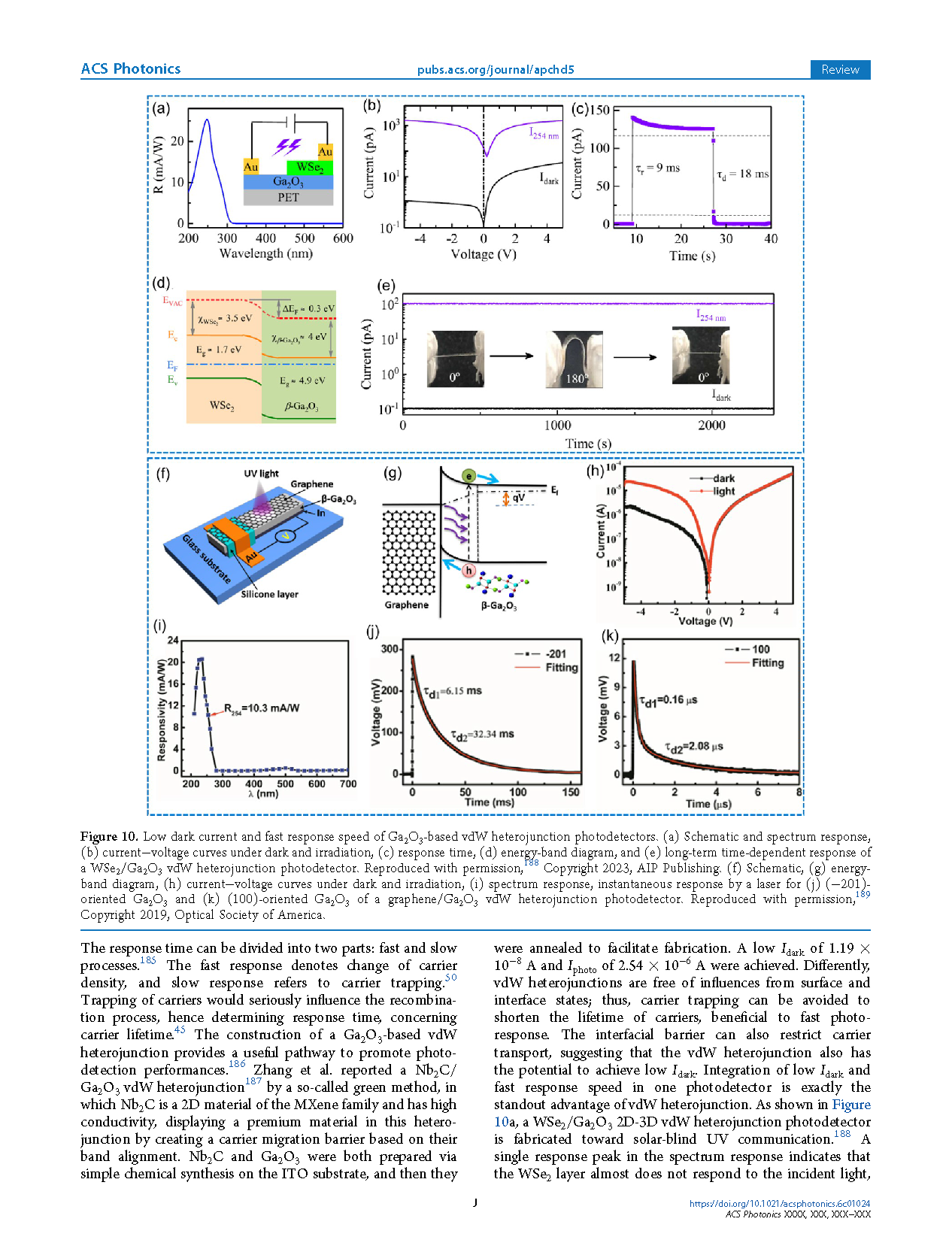

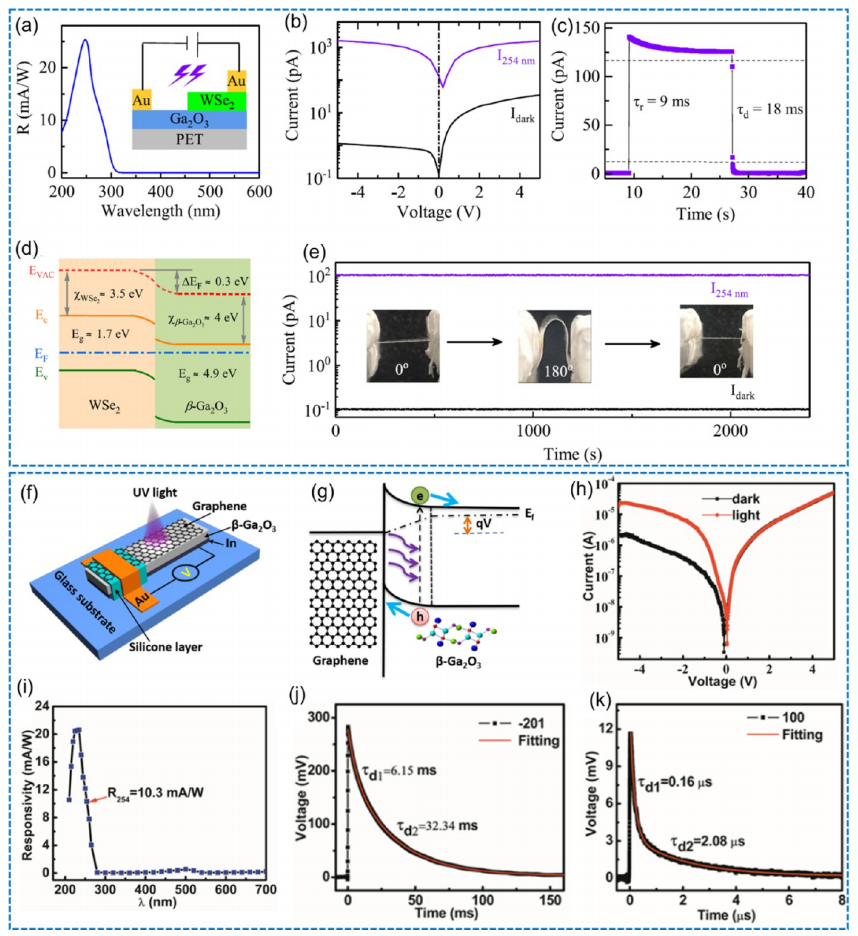

图 10. WSe₂/Ga₂O₃ 、石墨烯/Ga₂O₃ 范德华异质结光电探测器的低暗电流与快速响应性能。(a) 器件结构与光谱响应，(b) 暗/光照 I-V 曲线，(c) 响应时间，(d) 能带图，(e) 器件长期稳定性光响应；(f) 石墨烯/Ga₂O₃ 器件示意图，(g) 能带结构，(h) I-V 特性，(i) 光谱响应，(j)(-201) 晶向 Ga₂O₃ 、(k)(100) 晶向 Ga₂O₃ 器件的激光瞬态响应曲线

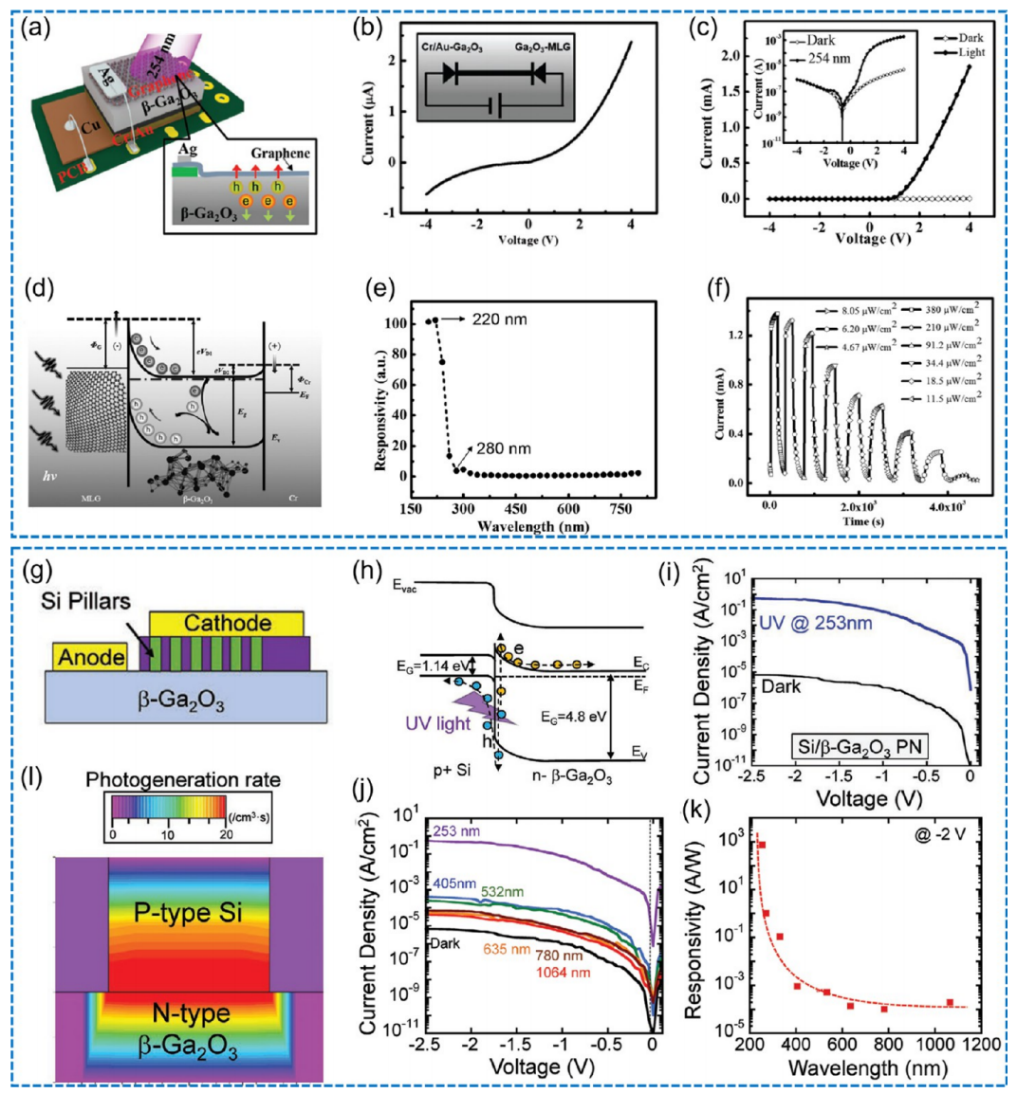

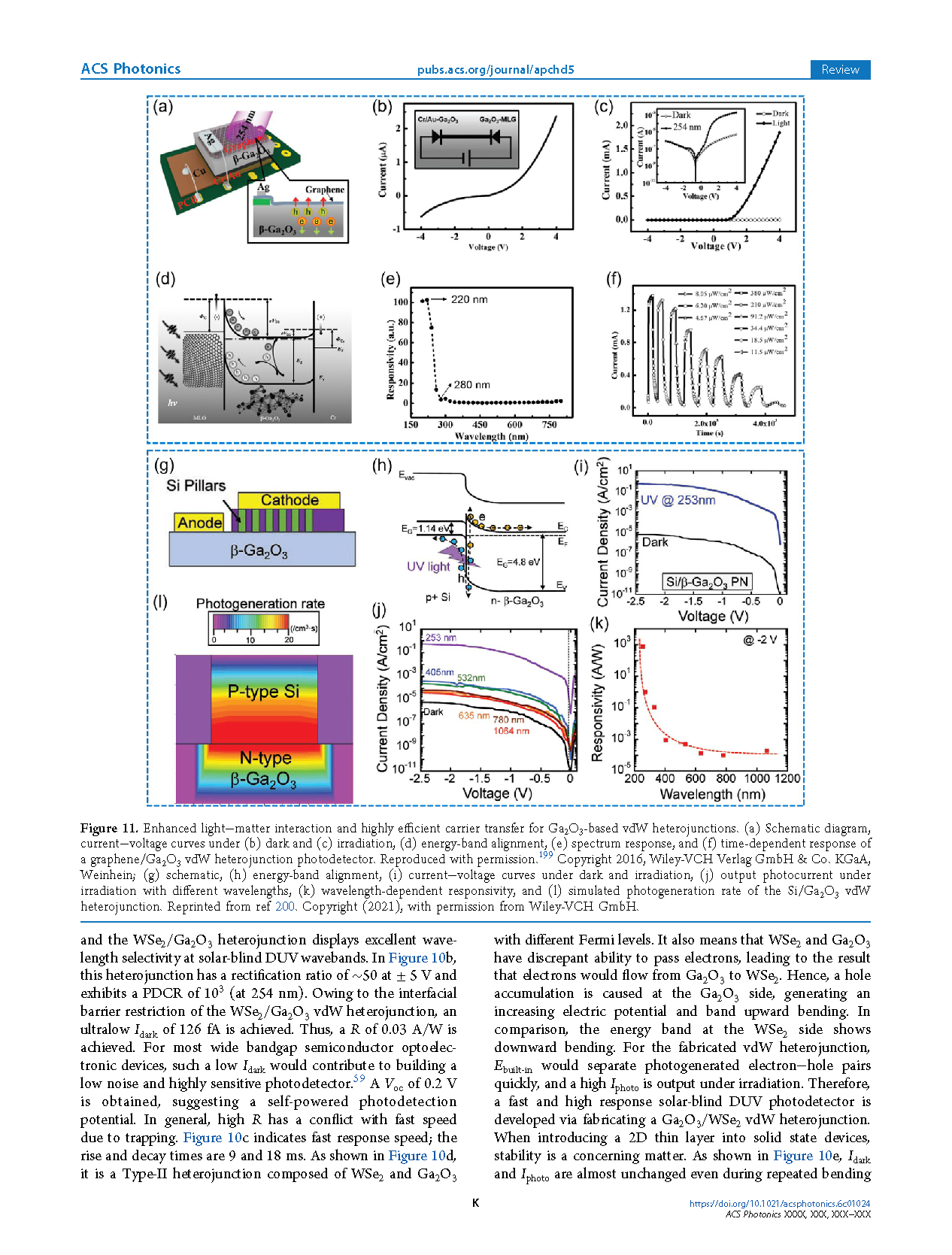

图 11. 石墨烯/Ga₂O₃ 、硅(Si)/Ga₂O₃ 范德华异质结的增强光-物质相互作用与高效载流输运特性。(a) 石墨烯/Ga₂O₃ 器件结构，(b) I-V 曲线，(c) 光谱响应，(d) 能带匹配示意图，(e) 紫外波段光谱，(f) 时间分辨光响应；(g) Si/Ga₂O₃ 器件结构，(h) 能带图，(i) I-V 特性，(j) 多波长光电流输出，(k) 不同波长下响应度曲线，(l) 光生载流子产生速率仿真云图

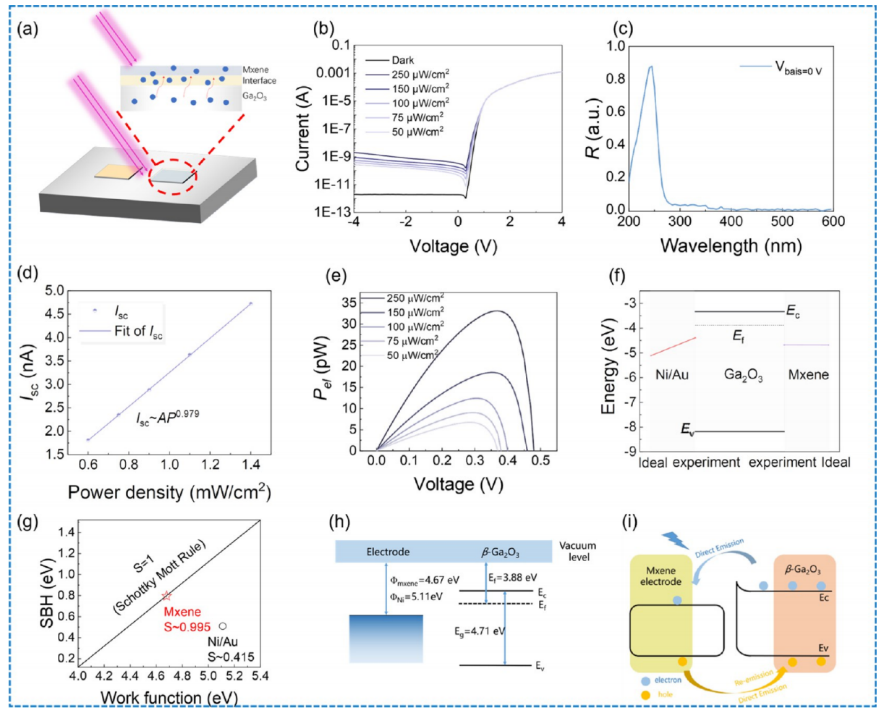

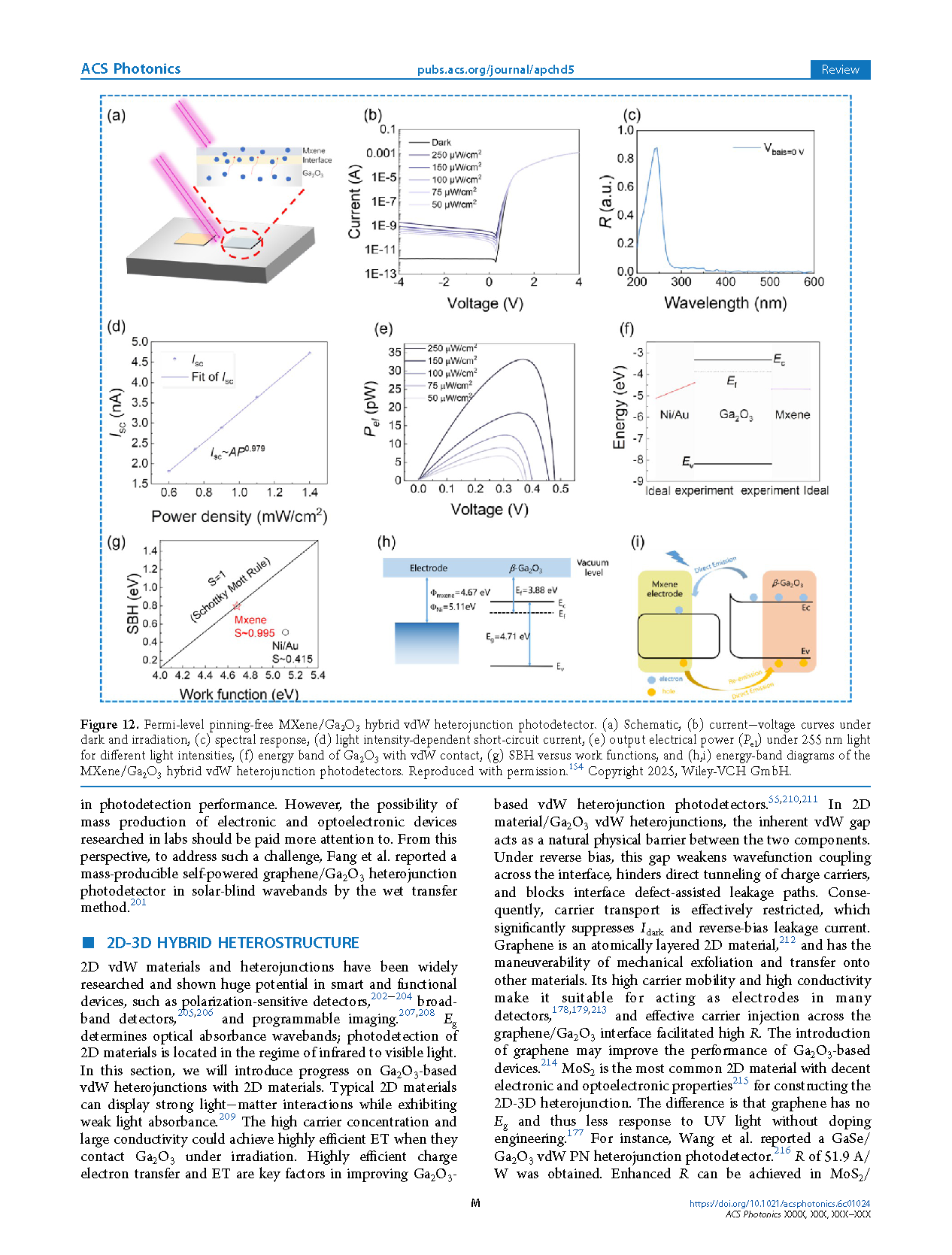

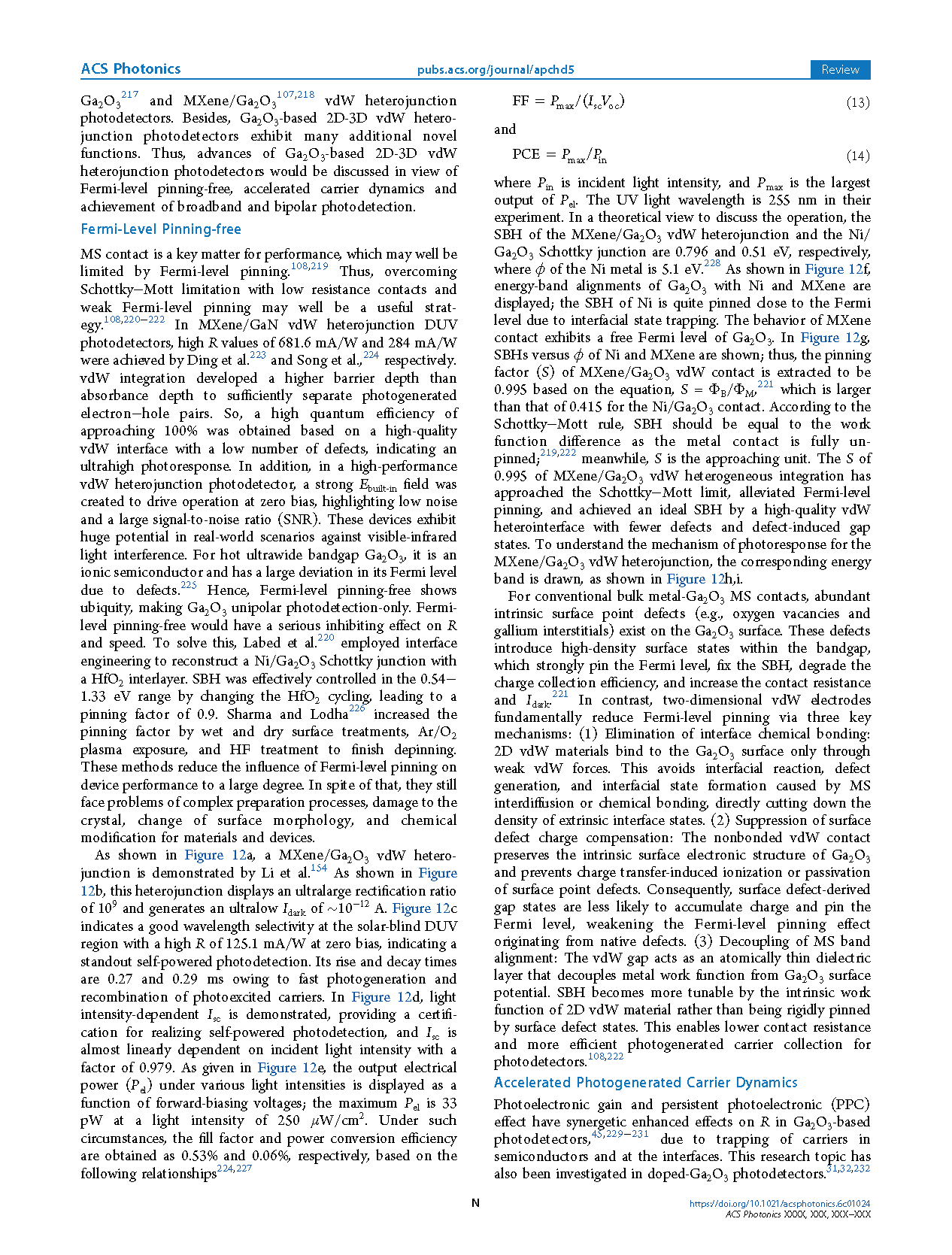

图 12. 无费米能级钉扎的 MXene/Ga₂O₃ 杂化范德华异质结光电探测器。(a) 器件结构，(b) 暗/光照 I-V 曲线，(c) 光谱响应，(d) 短路光电流随光强变化，(e) 不同光强下输出电功率，(f) 范德华接触下 Ga₂O₃ 能带结构，(g) 肖特基势垒高度随功函数变化曲线，(h)(i) MXene/Ga₂O₃ 异质结能带示意图
