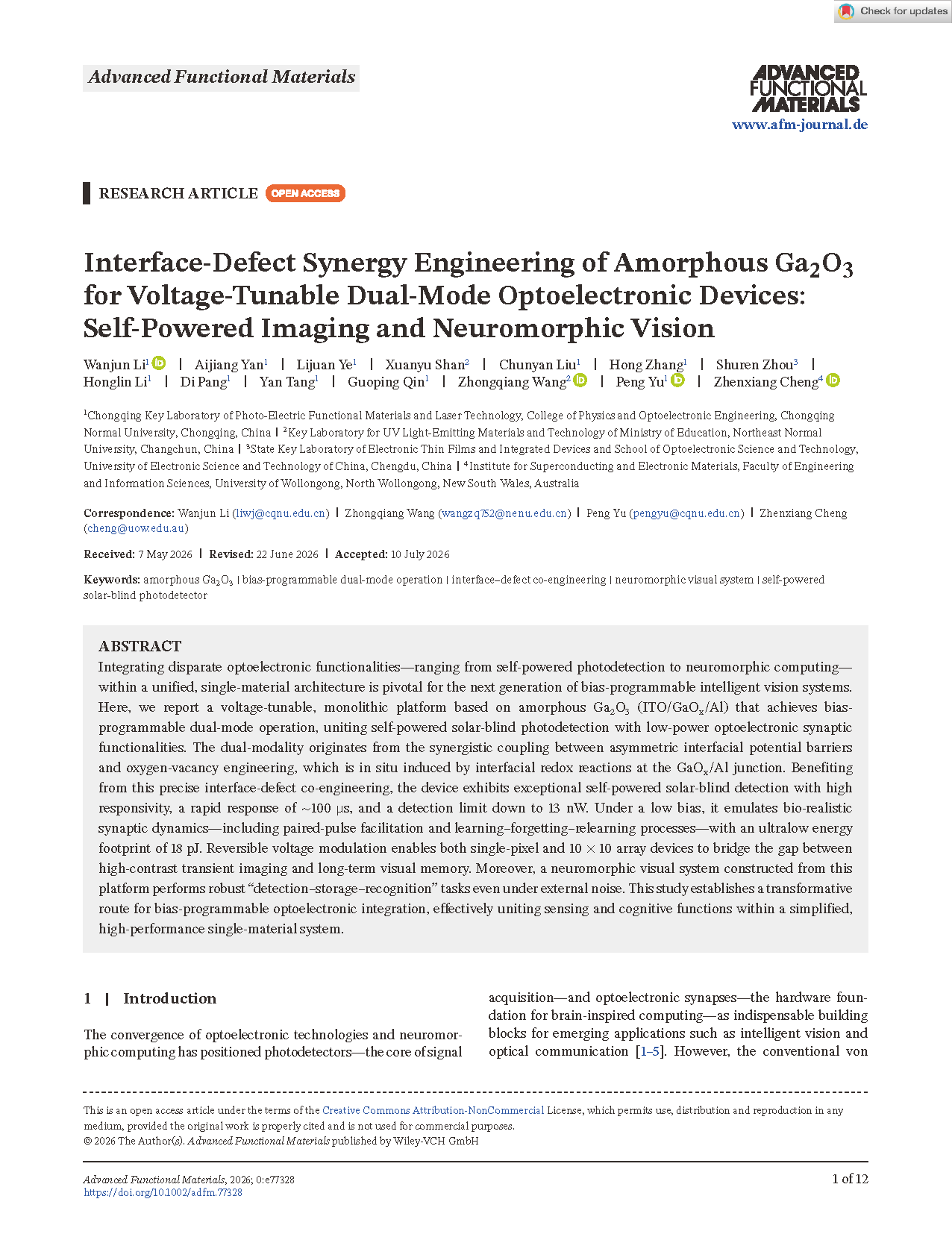

        由重庆师范大学李万俊教授联合东北师范大学、电子科技大学、伍伦贡大学的研究团队在学术期刊 Advanced Functional Materials 发布了一篇名为 Interface-Defect Synergy Engineering of Amorphous Ga₂O₃ for Voltage-Tunable Dual-Mode Optoelectronic Devices: Self-Powered Imaging and Neuromorphic Vision（界面缺陷协同调控非晶氧化镓用于电压可调双模光电器件：自供电成像与类脑视觉）的文章。

        《Advanced Functional Materials》（影响因子：19.0）涵盖广泛领域，具有重要的学术影响力。该刊广泛涉及工程技术及材料科学等多个领域，每周发布材料科学领域的最新研究成果，包括纳米技术、化学、物理学以及生物学等多个子领域。凭借其高效的同行评审制度、优质的内容以及广泛的影响力， 《Advanced Functional Materials》涉及材料科学及工程技术等领域，是国际材料科学领域的重要期刊，被国际权威自然指数评选为顶级期刊之一。

        传统冯诺依曼架构将光电探测、存储、计算单元物理分离，数据传输延迟高、能耗大，难以适配轻量化智能视觉硬件。将光电传感与类突触认知功能集成于单一器件，是突破算力瓶颈的核心路线，但两类功能对载流调控需求完全矛盾：高灵敏探测需要高效载流分离，类突触行为依赖电荷捕获实现电导缓变，二者难以兼容。现有双模器件多依靠多异质结复合结构，能带偏移调控难度大、制备流程复杂、界面缺陷不可控。非晶 Ga₂O₃ 具备超宽禁带、低成本可大面积制备优势，是日盲探测优选材料，但缺少界面缺陷可控调控方案。本文提出界面缺陷协同工程策略，在 ITO/GaOₓ/Al 垂直结构内通过界面原位氧化还原反应精准引入氧空位不对称势垒，仅依靠单一有源层实现零偏自驱动日盲成像、低压类突触两种可电压切换工作模式，兼顾弱光高灵敏探测与低功耗学习记忆，为单片集成智能视觉硬件提供简易可行方案。

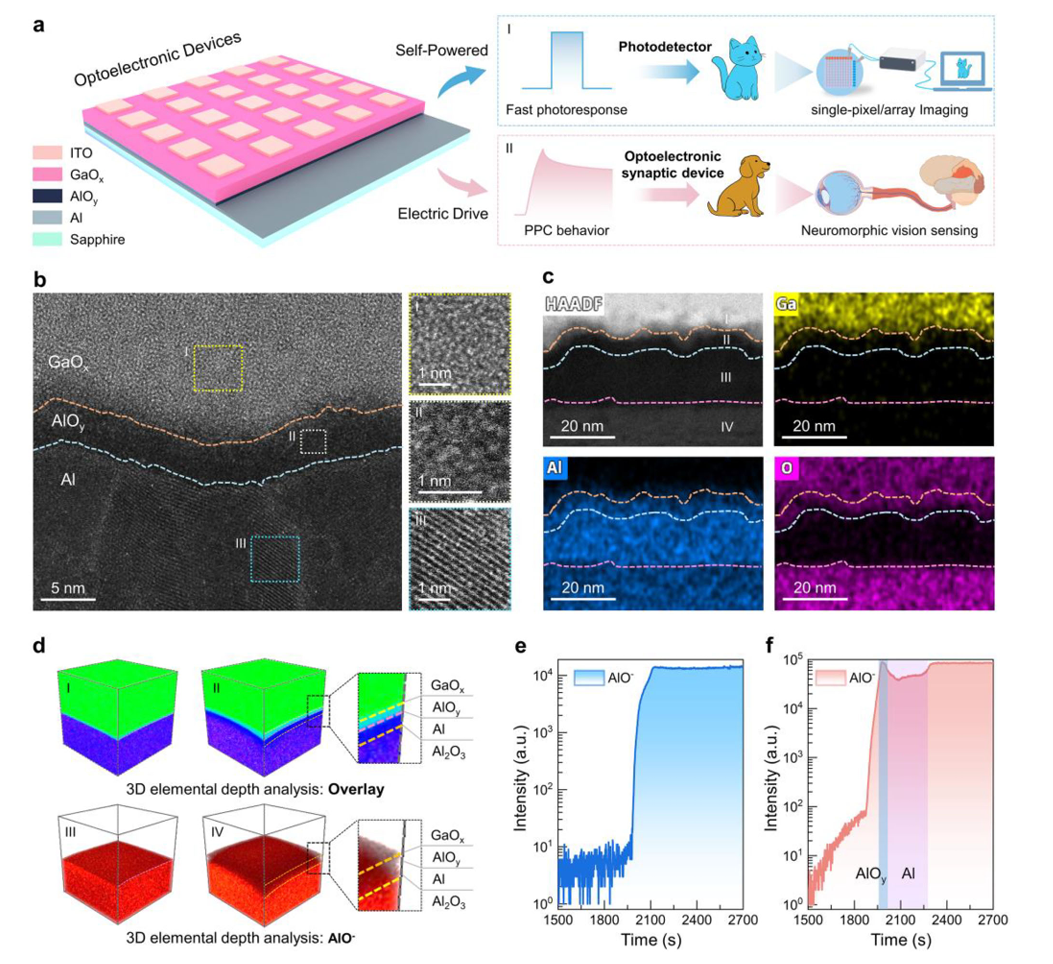

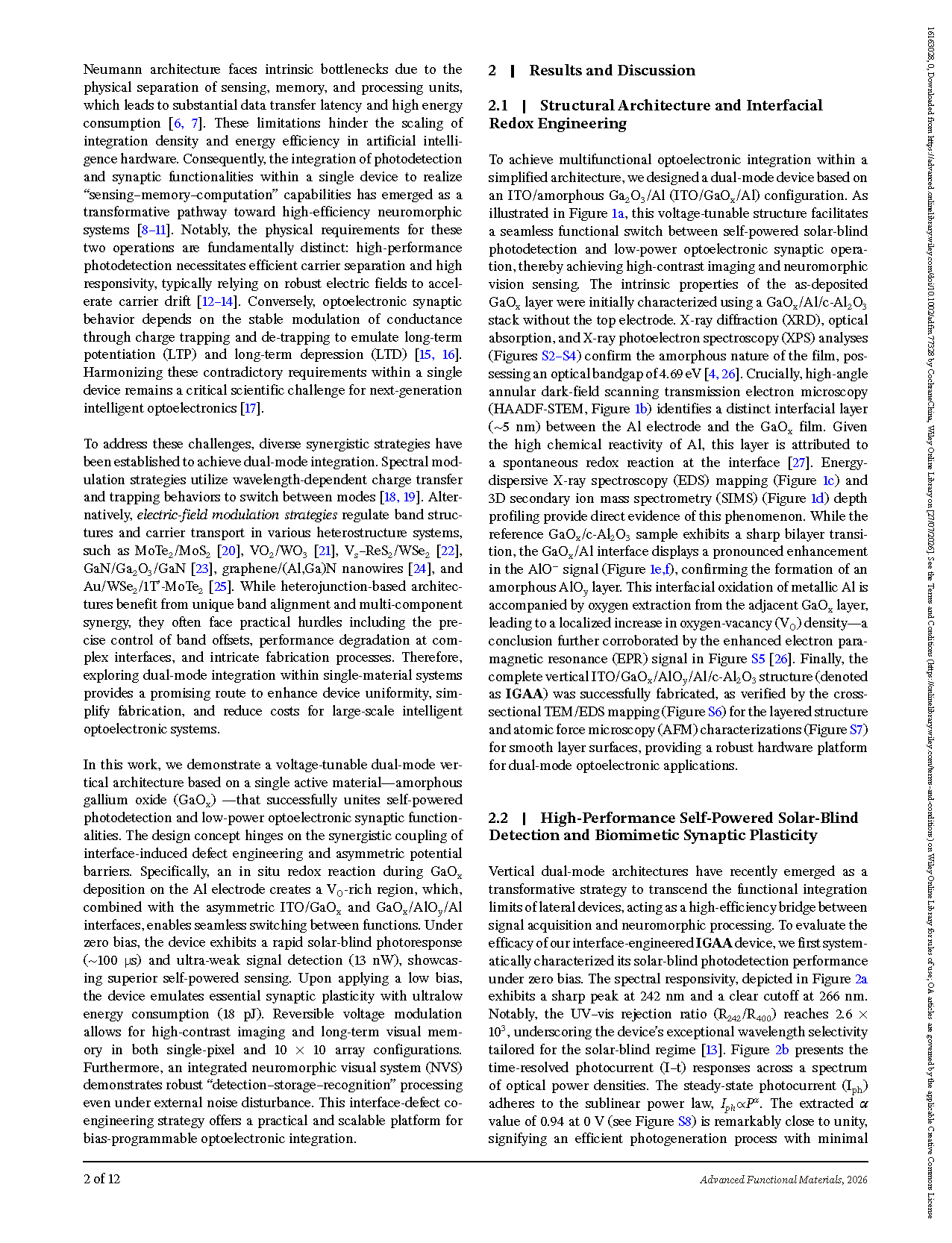

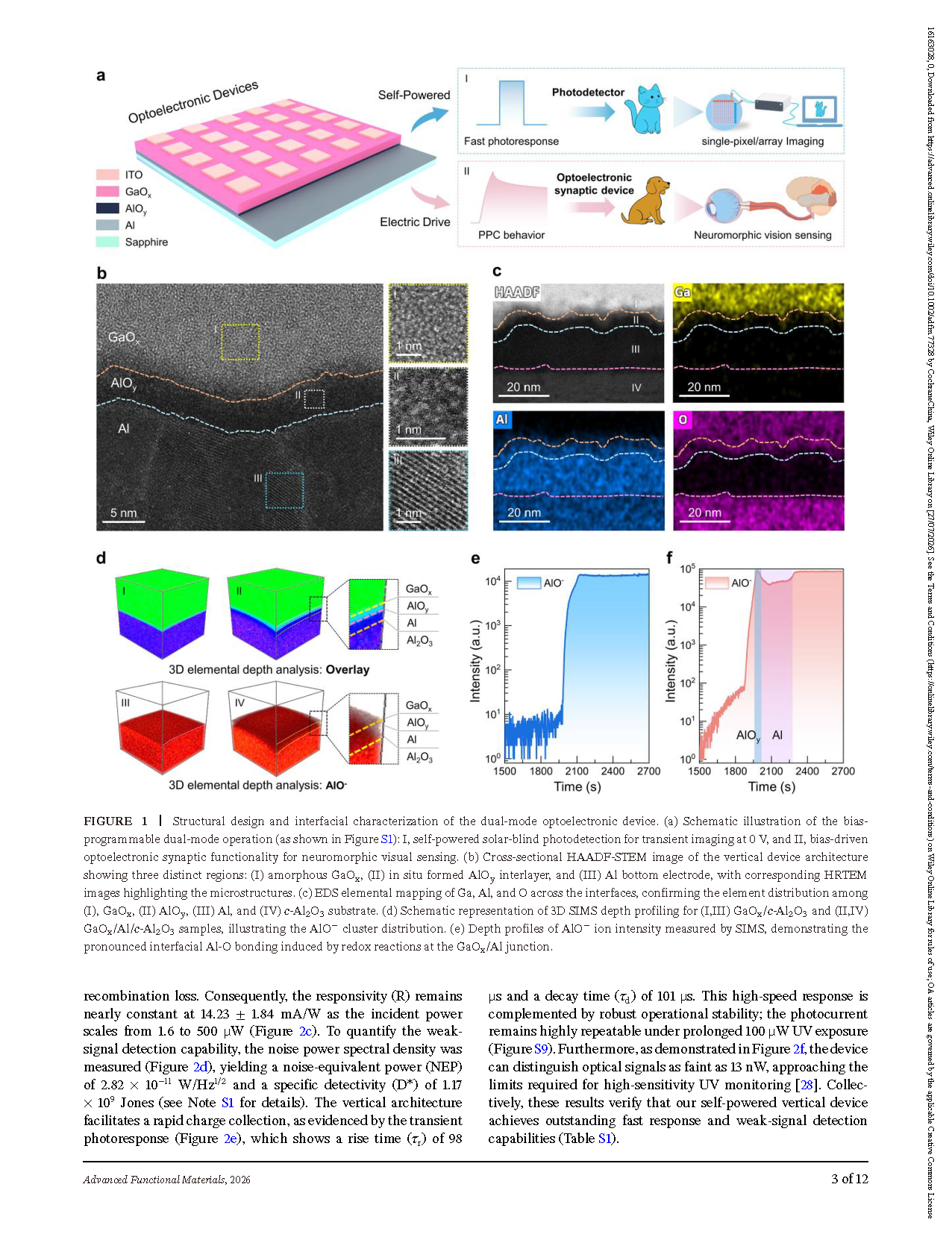

        将自驱动光电探测、类脑计算等多种光电功能集成至单一同质材料器件，对下一代电压可编程智能视觉系统至关重要。本文基于非晶 GaOₓ 构筑 ITO/GaOₓ/Al 单片电压可调器件，实现两种可电压切换工作模式，同时兼容自驱动日盲光电探测与低功耗光突触功能。双模特性来源于不对称界面势垒与氧空位工程的协同耦合效应。研究团队利用 Al 与 GaOₓ 界面原位氧化还原反应，在器件内部构筑富氧空位 AlOᵧ 过渡层，并结合上下电极功函数差异形成不对称势垒结构。通过截面 HAADF-STEM、EDS 元素 mapping 以及三维 SIMS 深度剖析等表征，证实了界面氧迁移及氧空位富集过程，为双模式功能实现提供结构基础。依托这套精准界面缺陷协同调控方案，器件实现优异自驱动日盲探测性能，响应速度约 100 µs，弱光探测极限低至 13 nW；施加低压后，器件可模拟配对脉冲易化、学习-遗忘-再学习等仿生突触动力学，单次突触事件能耗仅 18 pJ。可逆电压调控可让单像素与 10 × 10 阵列器件同时实现高对比度瞬态成像、长期视觉存储两类功能。基于该器件搭建的类脑视觉系统可在外部噪声干扰下稳定完成“探测-存储-识别”完整任务。本工作为电压可编程光电器件集成提供革新思路，在简化高性能单一材料体系内同时实现传感与认知功能。

        ① 首创非晶 GaOₓ 界面缺陷协同工程方案，依靠 Al 界面原位氧化还原生成氧空位，仅单一有源层实现电压切换双模工作，无需多层异质结；

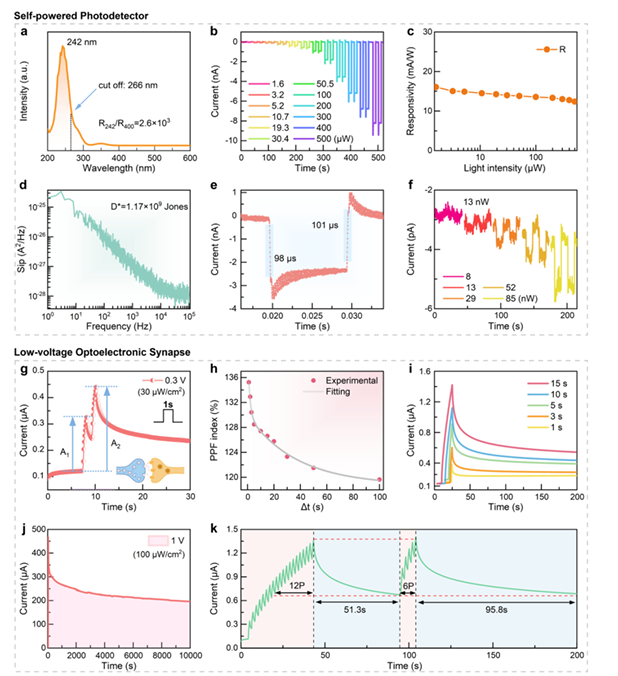

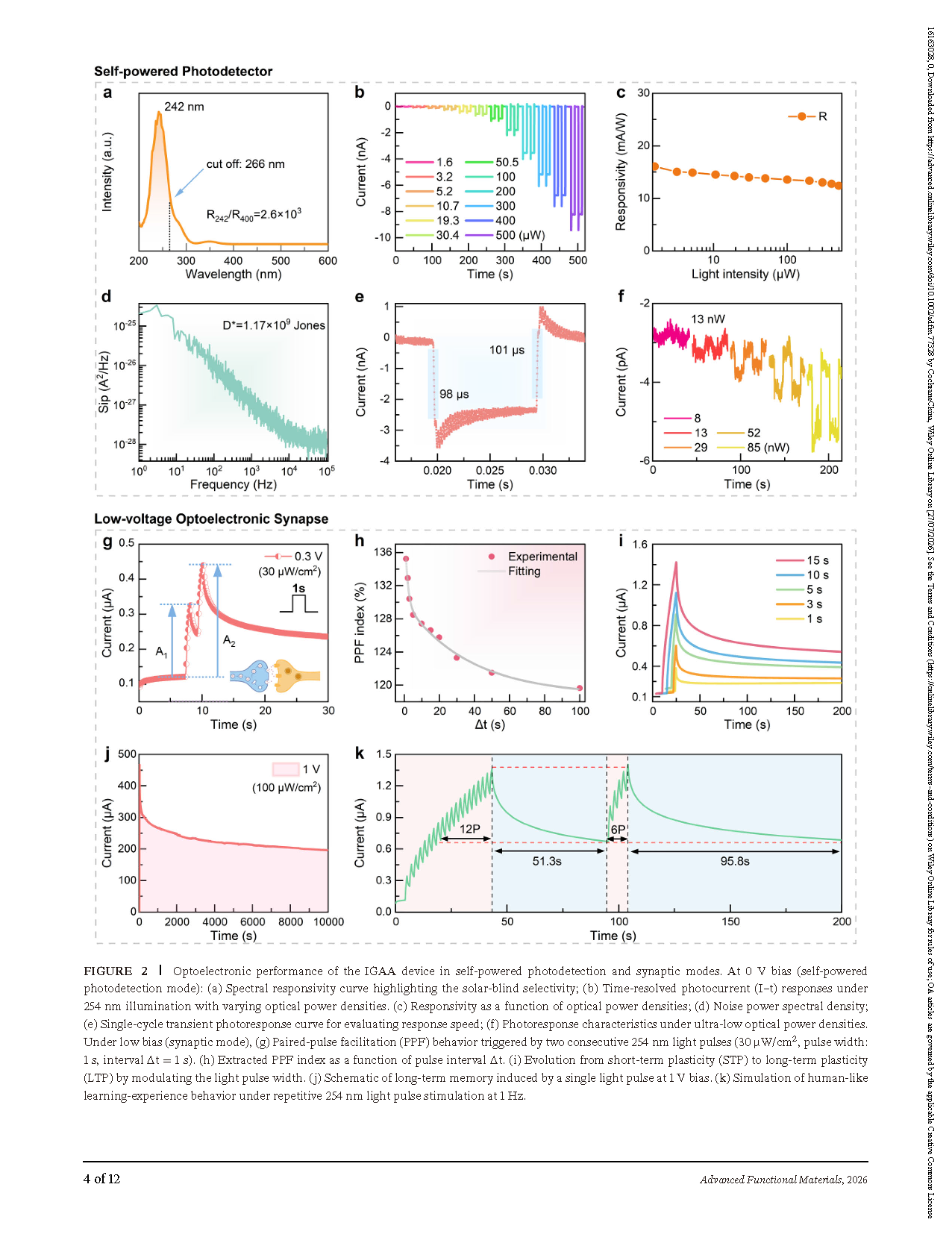

        ② 零偏自驱动模式下器件实现 13 nW 超弱光探测极限，响应速度约 100 µs，日盲/可见光抑制比达 2.6 × 10³；

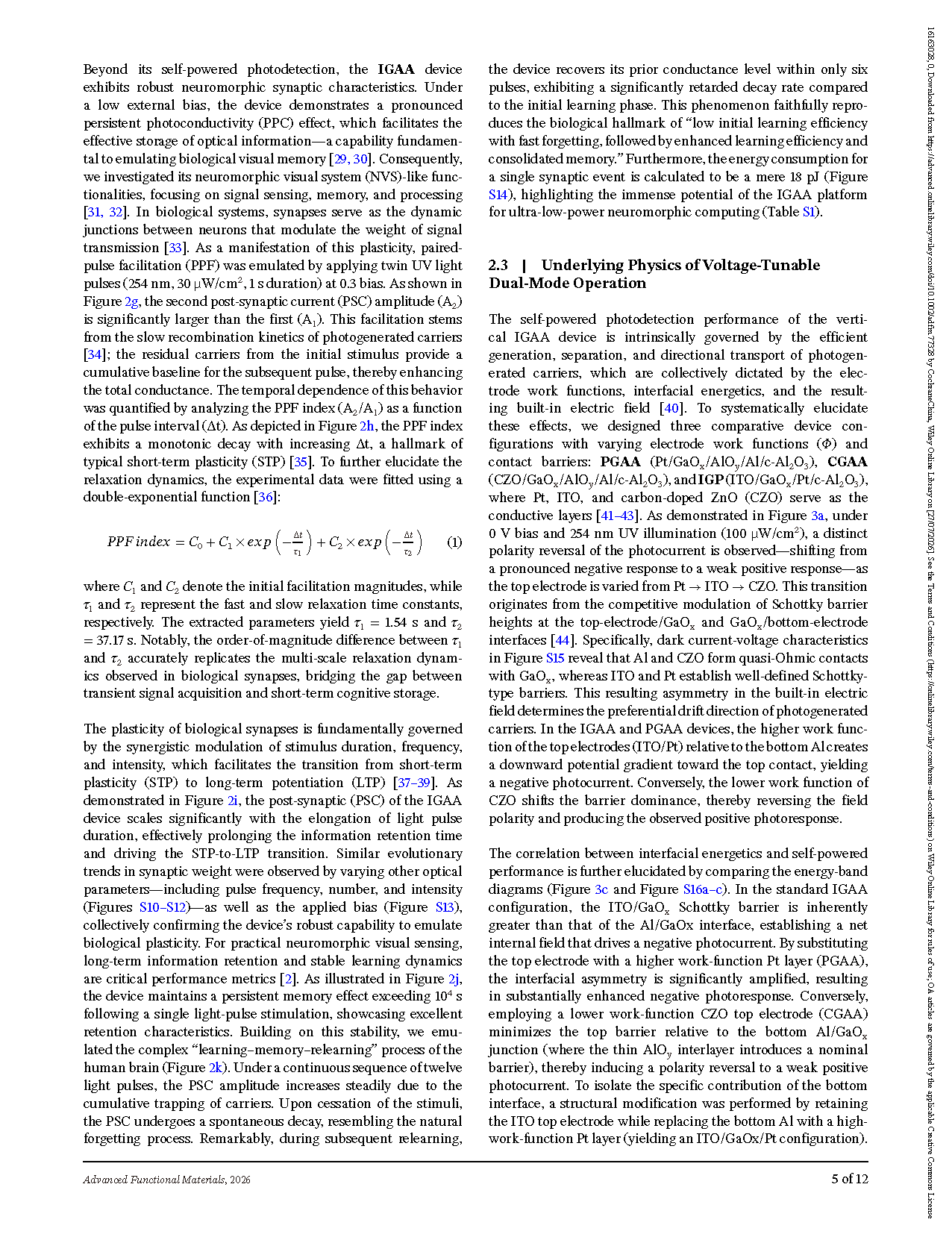

        ③ 低压偏置下复刻配对脉冲易化、短时/长时可塑性、学习遗忘等生物突触行为，单次突触运算能耗低至 18 pJ；

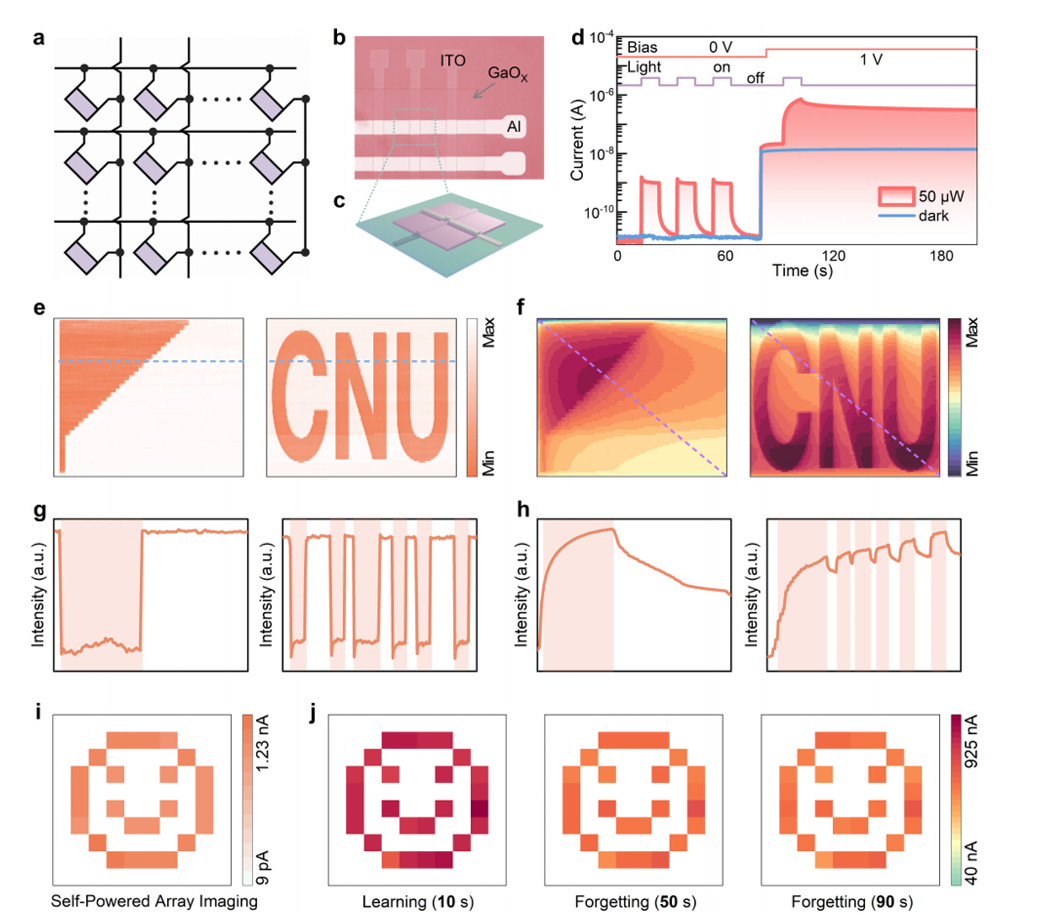

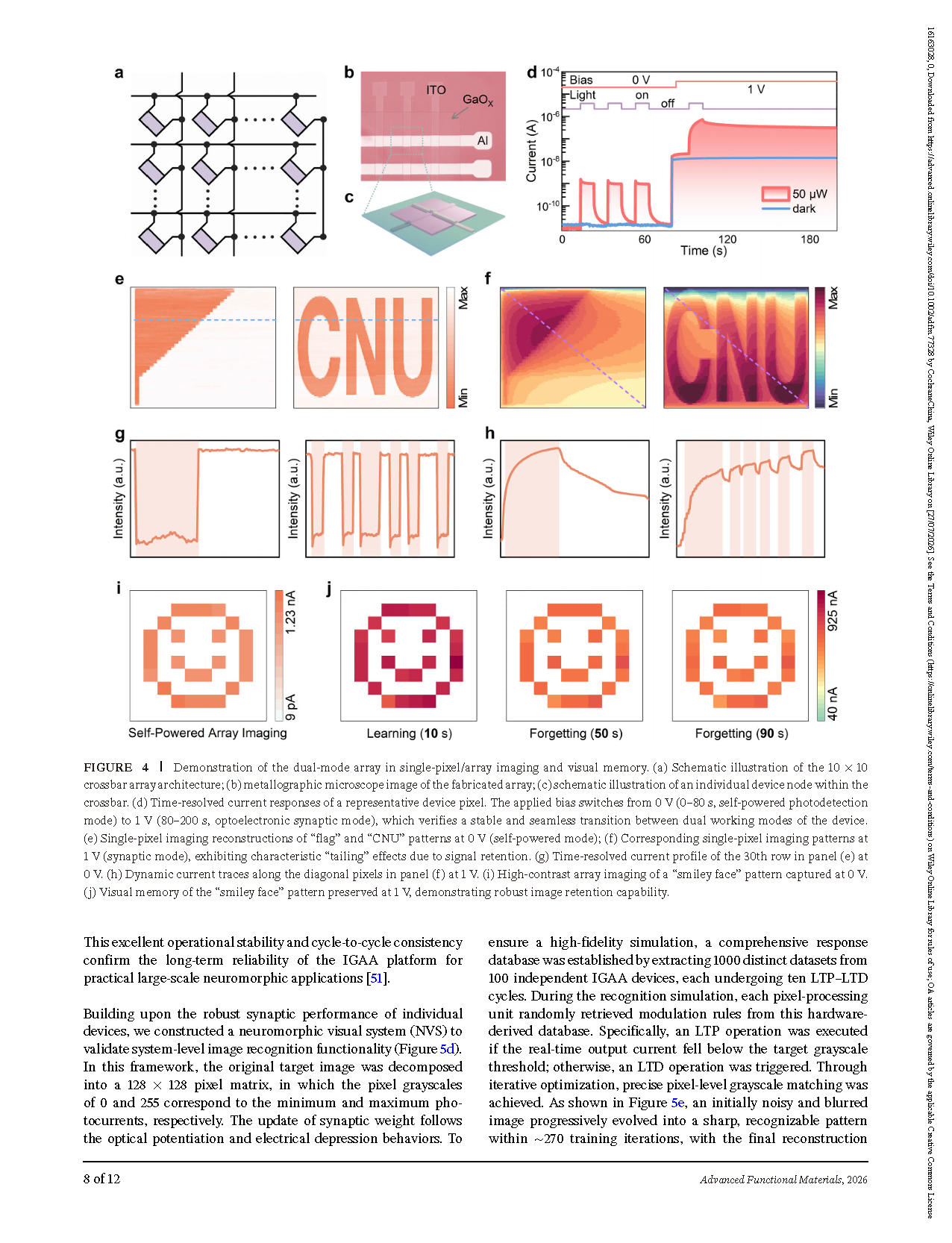

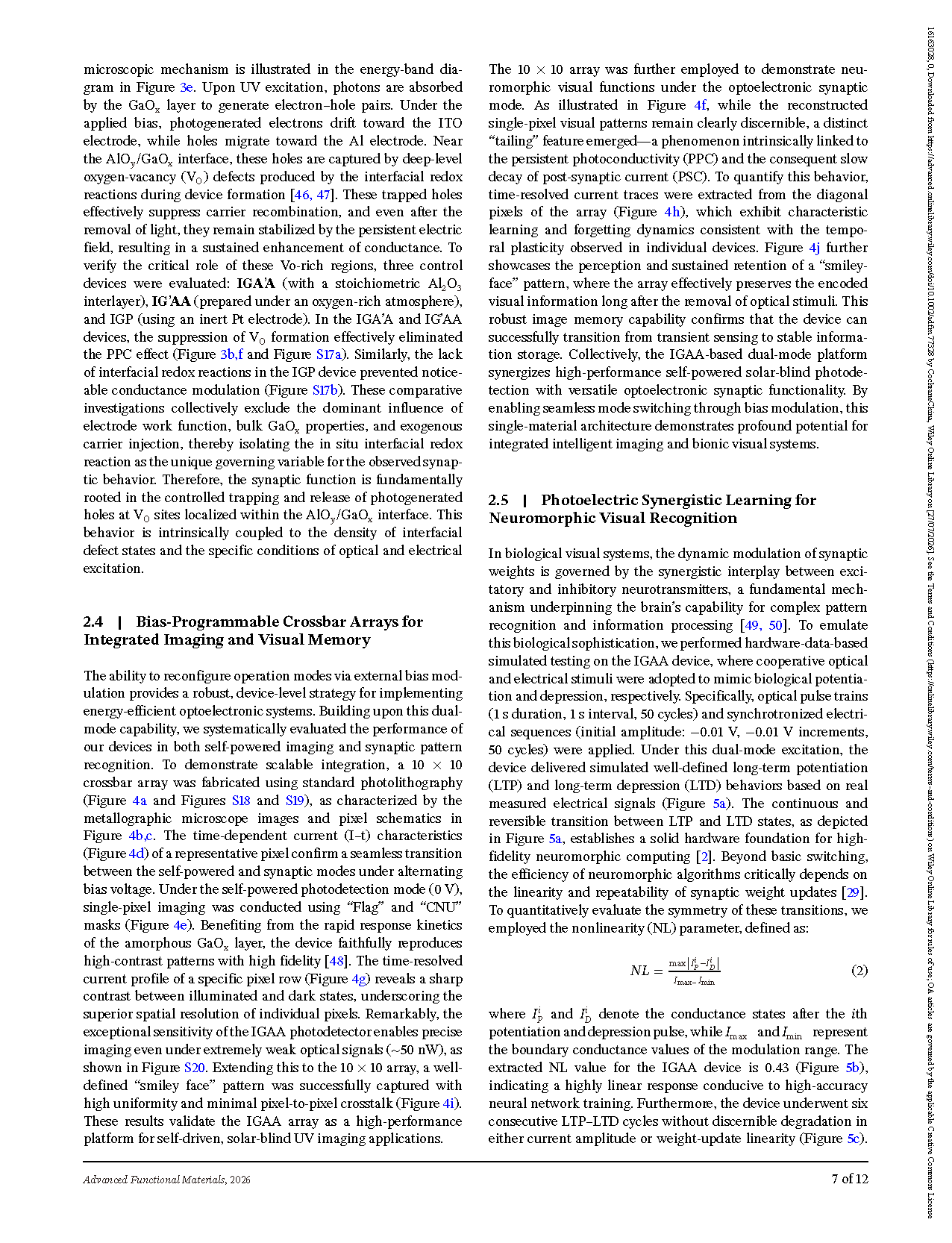

        ④ 成功制备 10 × 10 交叉阵列，可分别完成高对比度自供电日盲成像与长期图像记忆存储；

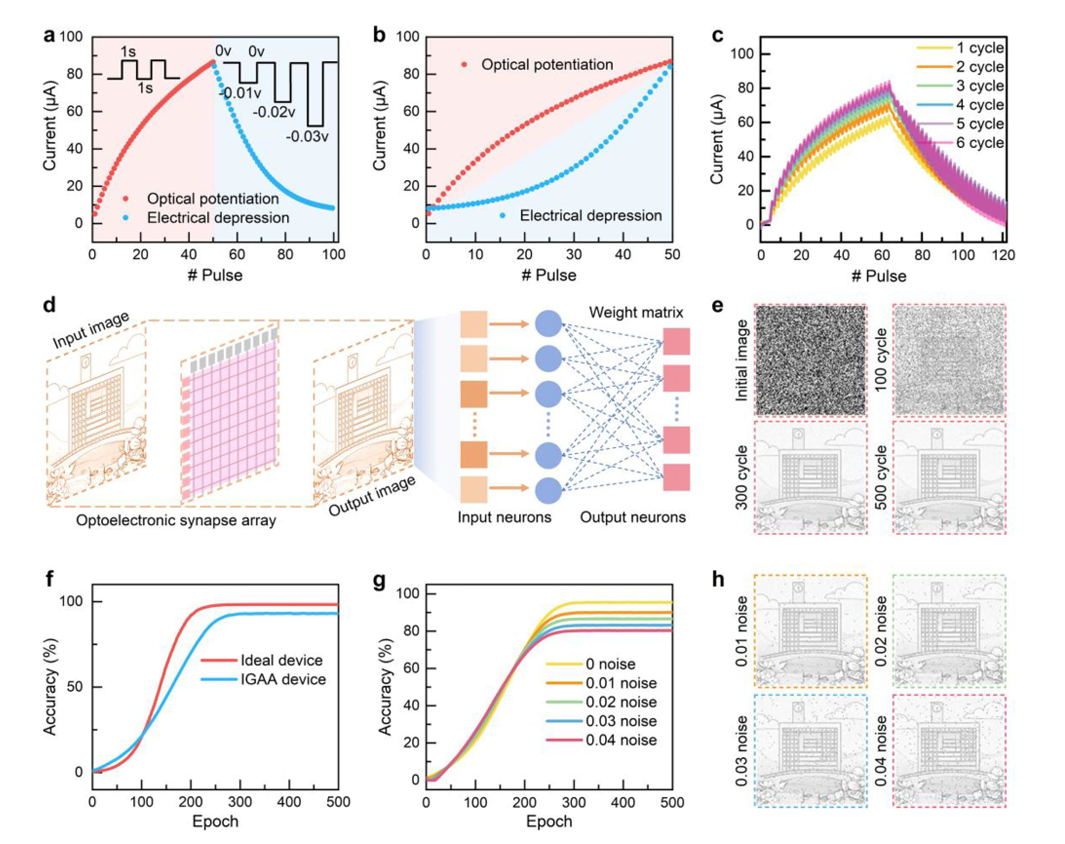

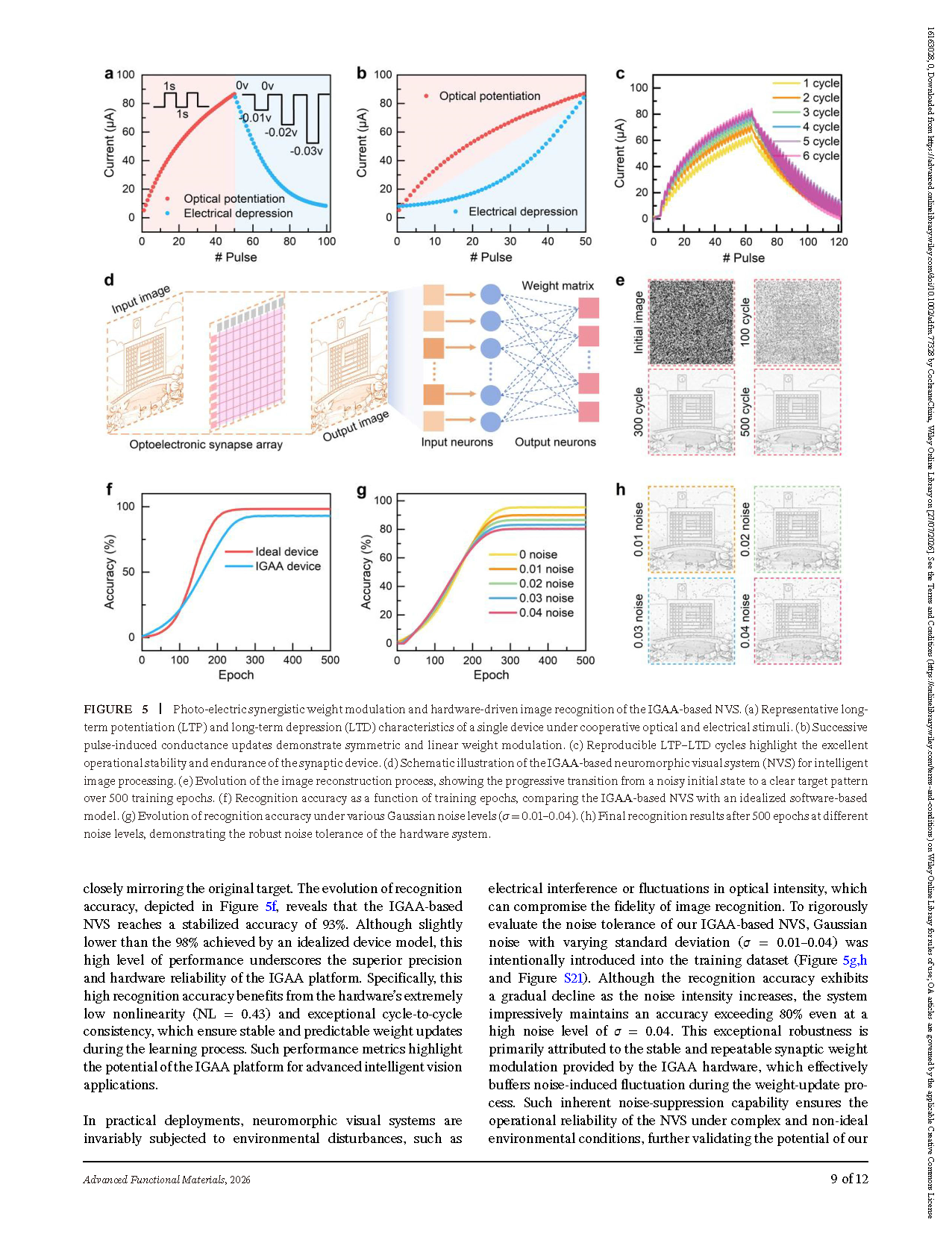

        ⑤ 模拟了类脑视觉系统，在噪声环境下仍可稳定完成图像探测、存储、识别，识别稳定精度达 93%。

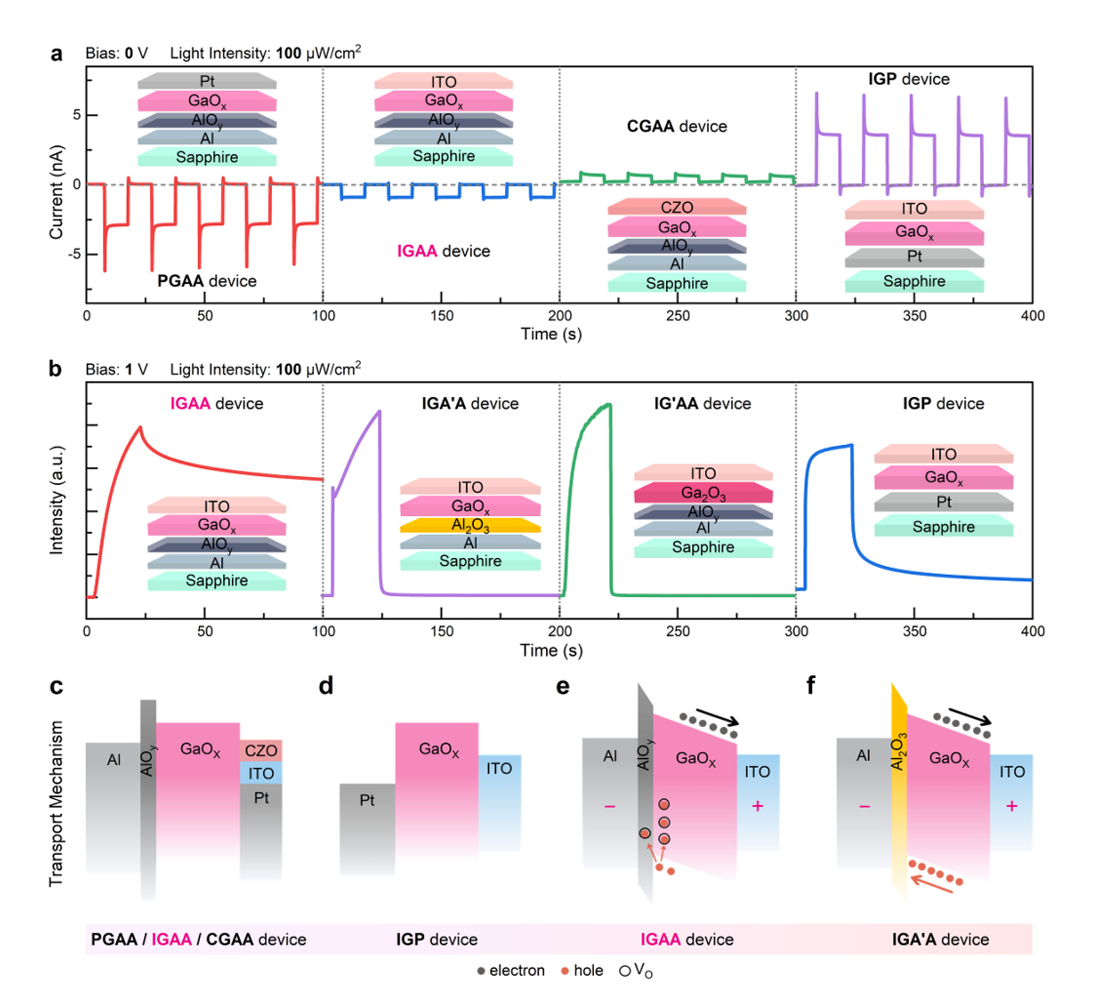

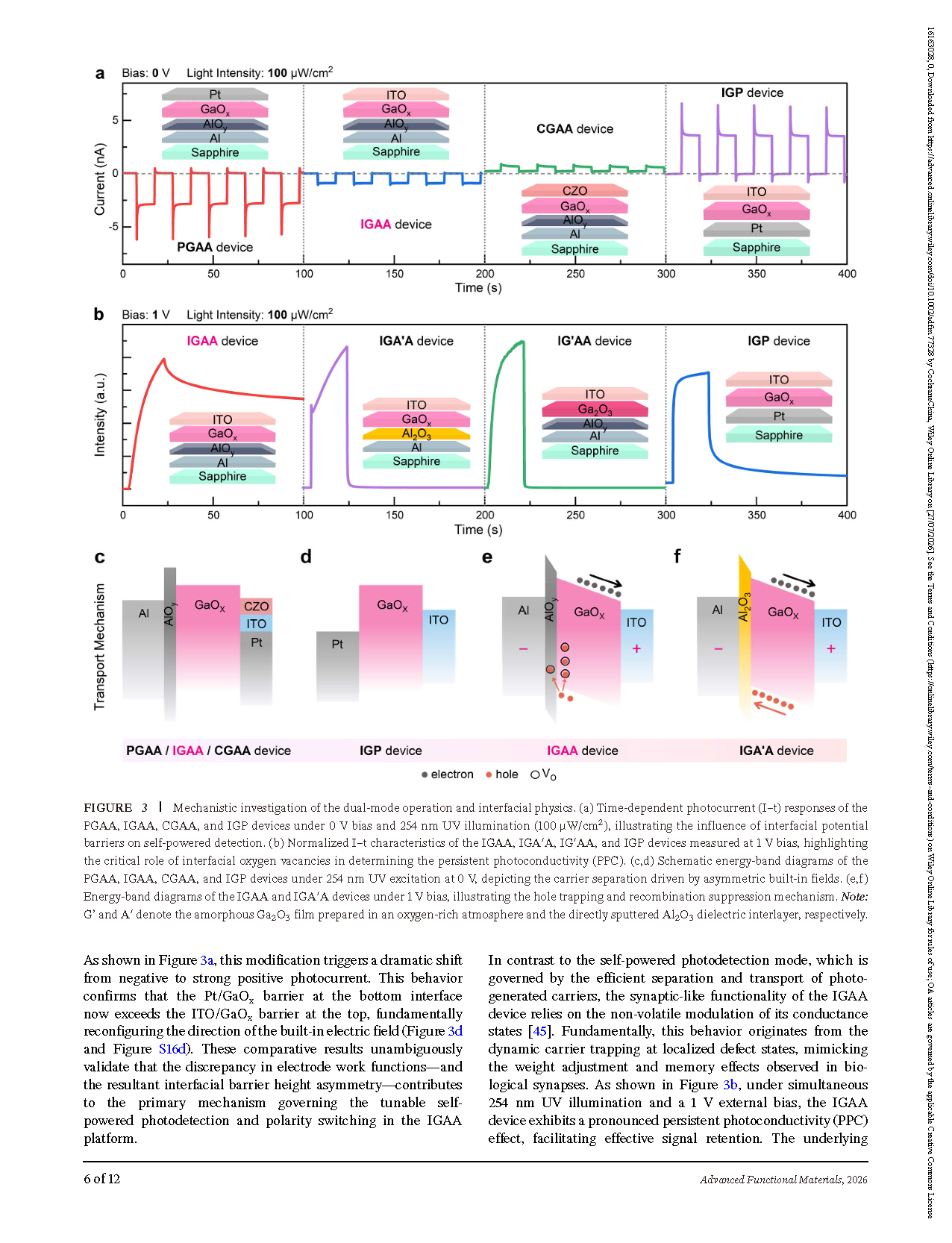

        为揭示双模式转换机制，研究团队进一步构建了多种对照器件进行验证。结果表明，不同电极组合导致的势垒差异决定了零偏状态下载流子的分离方向，实现自驱动光电转换；而 Al/GaOₓ 界面产生的氧空位缺陷则作为载流子俘获中心，在低压条件下诱导持续光电导效应，实现突触记忆功能。该结果明确区分了界面势垒与缺陷态在两种工作模式中的不同作用，为电压调控双功能集成提供物理依据。

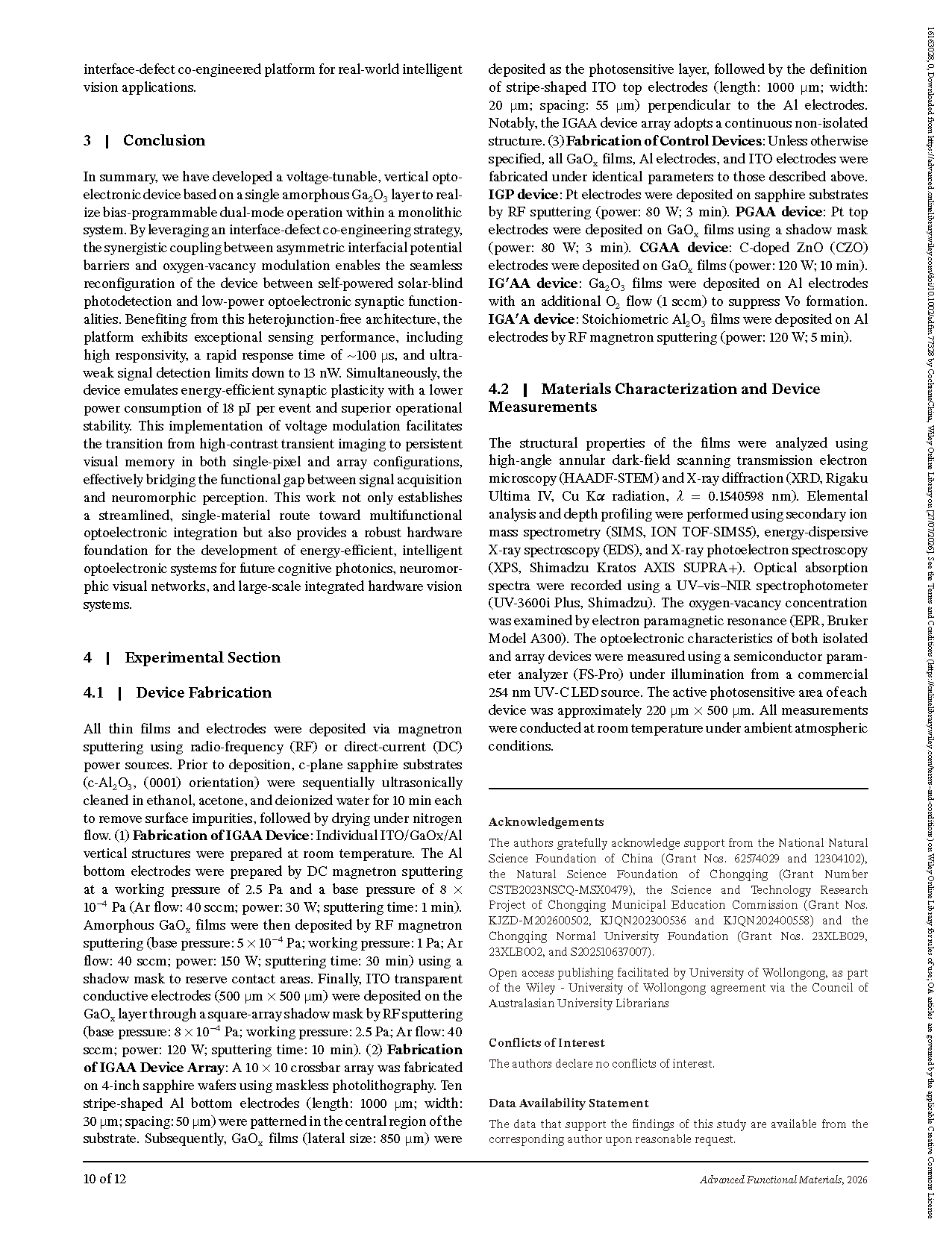

        综上，本文基于单层非晶 Ga₂O₃ 制备垂直电压可调光电器件，在单片结构内实现电压可编程双模工作。通过界面缺陷协同调控策略，不对称界面势垒与氧空位调控协同耦合，器件可在自驱动日盲光电探测、低功耗光突触两种模式间无缝切换。该无多层异质结架构具备优异探测性能，响应速度约 100 µs，弱光探测极限低至 13 nW；同时器件可模拟低功耗突触可塑性，单次事件能耗仅 18 pJ，工作稳定性优异。电压调控可让单像素、阵列器件完成高对比度瞬态成像向长效视觉存储的功能切换，填补信号采集与类脑感知之间的功能鸿沟。本研究不仅为多功能光电器件集成提供简化单一材料路线，也为面向认知光子学、类脑视觉网络、大规模集成视觉硬件的低功耗智能光电器件开发提供可靠硬件基础。
