【会员论文】JCG丨九峰山实验室首席专家魏强民团队采用 GaCl₃ 前驱体化学调控 β-Ga₂O₃ HVPE 外延:晶体质量与晶圆电学均匀性同步提升
日期:2026-08-26阅读:110

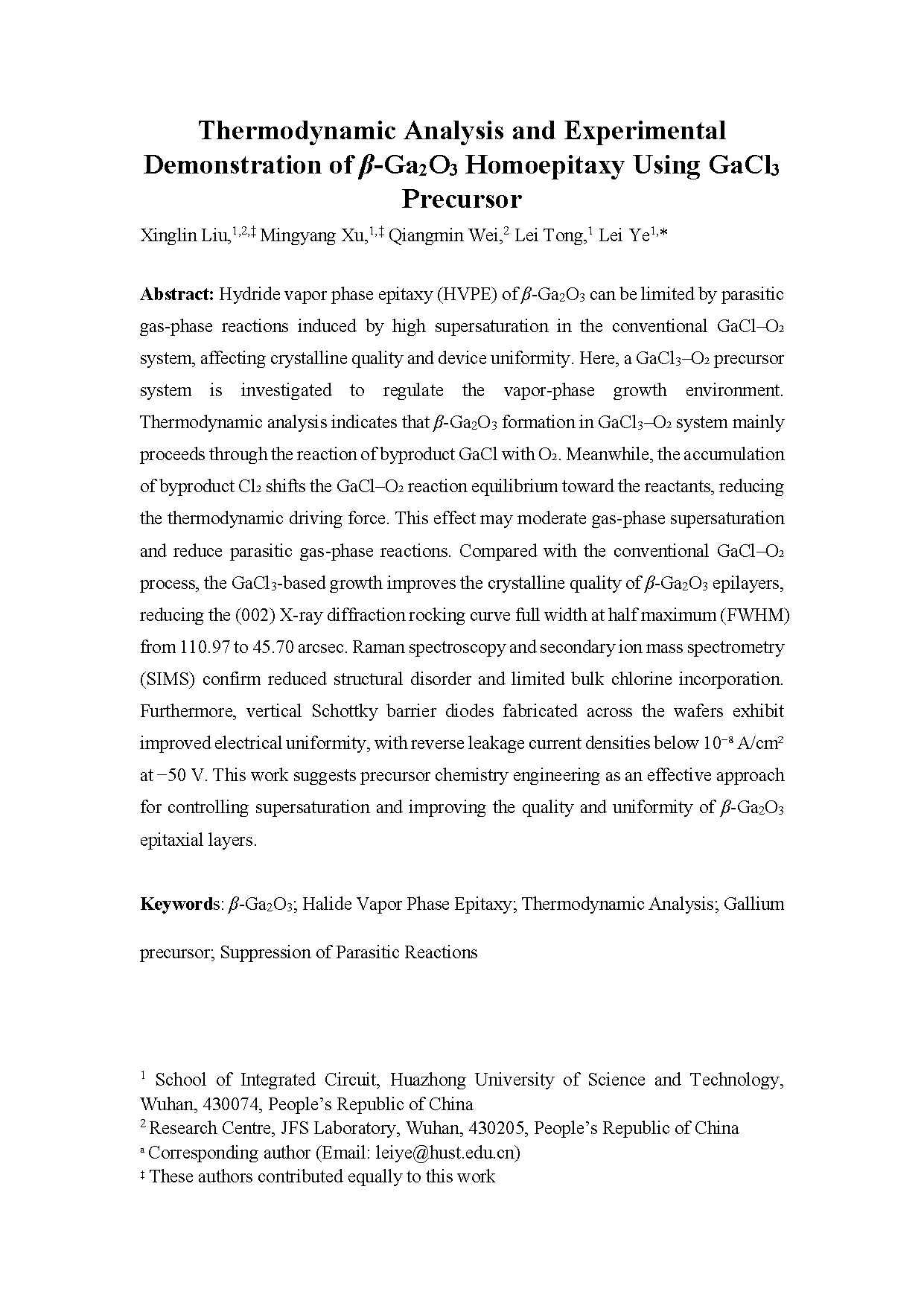

由华中科技大学、九峰山实验室首席专家魏强民、刘兴林博士的研究团队在学术期刊 Journal of Crystal Growth 发布了一篇名为 Thermodynamic Analysis and Experimental Demonstration of β-Ga₂O₃ Homoepitaxy Using GaCl₃ Precursor(基于 GaCl₃ 前驱体的 β-Ga₂O₃ 同质外延热力学分析与实验验证)的文章。
背 景

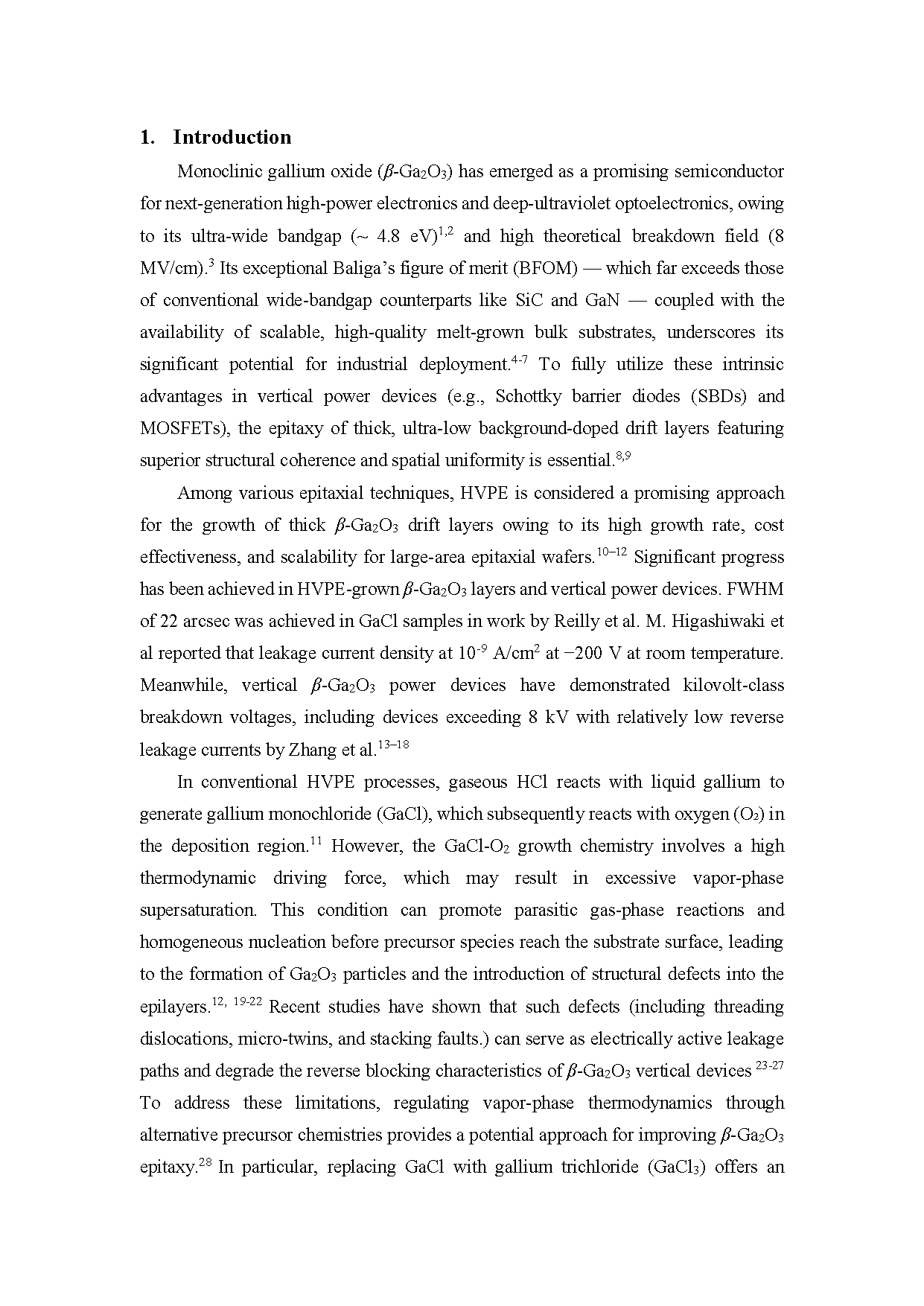

β-Ga₂O₃ 作为超宽禁带半导体,具备约 4.8 eV 的禁带宽度与极高理论击穿场强,在下一代大功率电子、深紫外光电器件领域拥有巨大应用潜力。氢化物气相外延(HVPE)生长速率高,适合制备厚 β-Ga₂O₃ 漂移层,是垂直功率器件外延的优选工艺。
传统 HVPE 采用 GaCl-O₂ 前驱体体系,但该体系热力学驱动力过高,气相过饱和度大,极易发生寄生均相成核反应,产生颗粒缺陷,引入位错、层错等结构缺陷,劣化外延层结晶质量,造成晶圆内部器件电学性能均匀性差,制约大功率器件的实现。
为抑制寄生气相反应,改变气相化学反应环境是可行思路。有研究提出使用 GaCl₃ 作为 Ⅲ 族前驱体替代 GaCl,但该体系下气相反应热力学机制、缺陷抑制效果、杂质掺入行为仍缺少系统完整的研究。本文针对 GaCl₃-O₂ 体系开展热力学计算与系列实验表征,探究前驱体化学调控对 β-Ga₂O₃ 同质外延薄膜质量与器件电学一致性的影响。
主要内容
β-Ga₂O₃ 的氢化物气相外延(HVPE)工艺受限于传统 GaCl-O₂ 体系高过饱和度诱发的寄生气相反应,会影响结晶质量与器件均匀性。本文研究 GaCl₃-O₂ 前驱体体系,用于调控气相生长环境。热力学分析表明,GaCl₃-O₂ 体系中 β-Ga₂O₃ 的生成主要依靠副产物 GaCl 与 O₂ 的反应。与此同时,副产物 Cl₂ 的积累会将 GaCl-O₂ 的反应平衡向反应物方向移动,降低热力学驱动力。该效应可以缓和气相过饱和度,减少寄生气相反应。对比传统 GaCl-O₂ 工艺,基于 GaCl₃ 的生长方式提升了 β-Ga₂O₃ 外延层结晶质量,将(002)X 射线衍射摇摆曲线半高宽(FWHM)从 110.97 arcsec 降低至 45.70 arcsec。拉曼光谱与二次离子质谱(SIMS)证实薄膜结构无序程度降低,并且氯元素的体相掺入水平很低。此外,整片晶圆制备的垂直肖特基势垒二极管电学均匀性得到提升,在 −50 V 下反向漏电流密度低于 10⁻⁸ A/cm²。本研究表明,前驱体化学调控是控制过饱和度、改善 β-Ga₂O₃ 外延层质量与均匀性的有效手段。
创新点

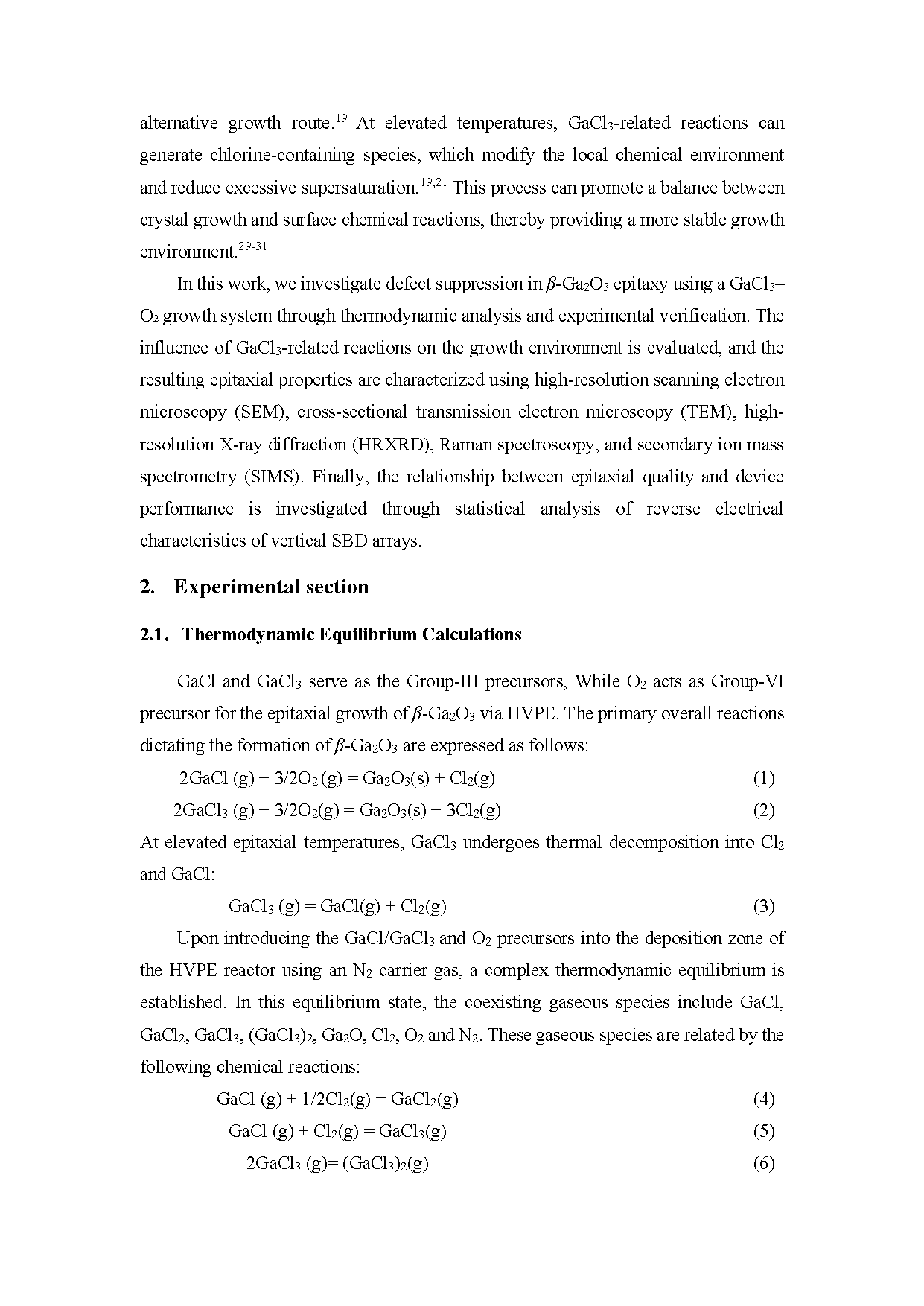

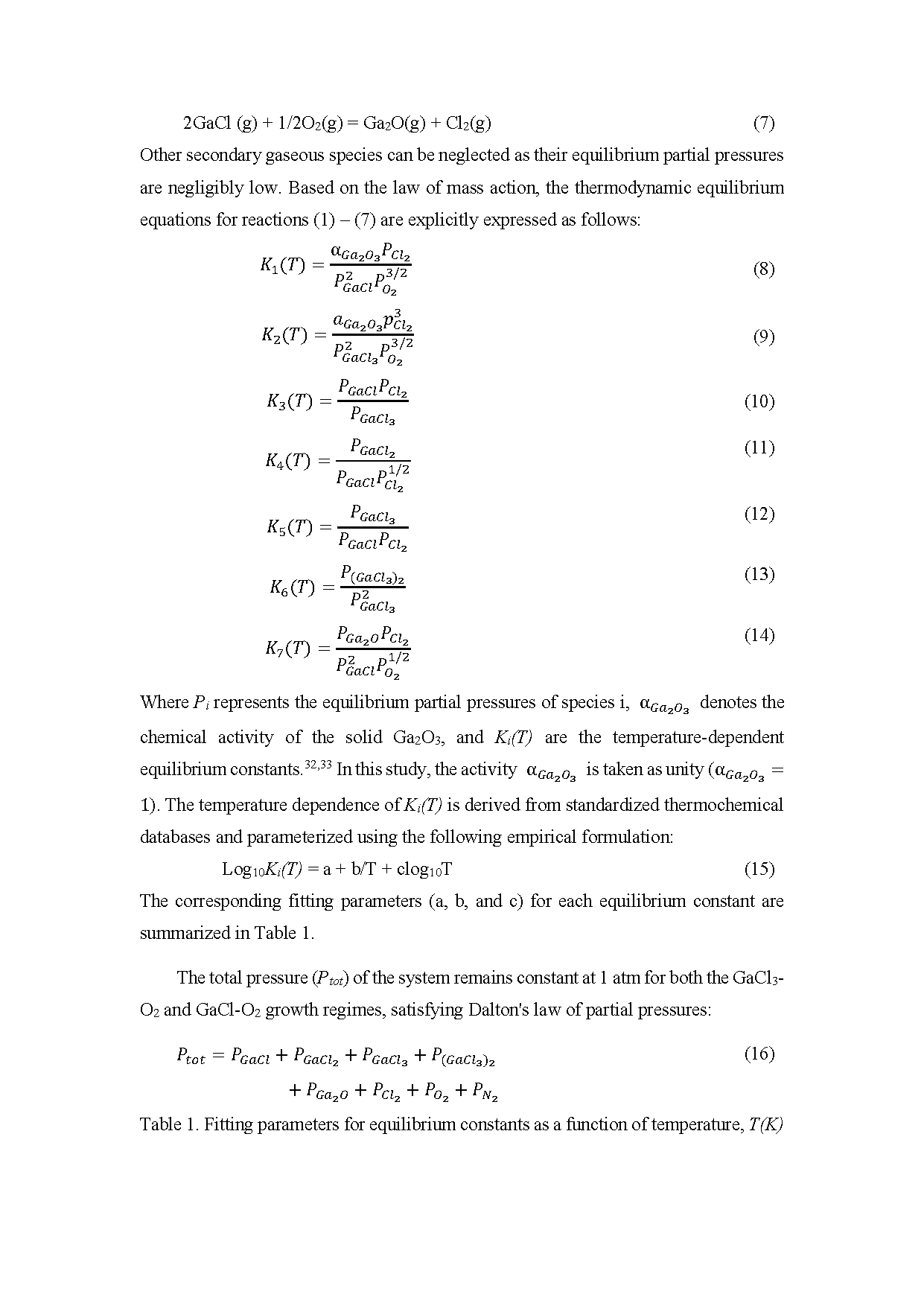

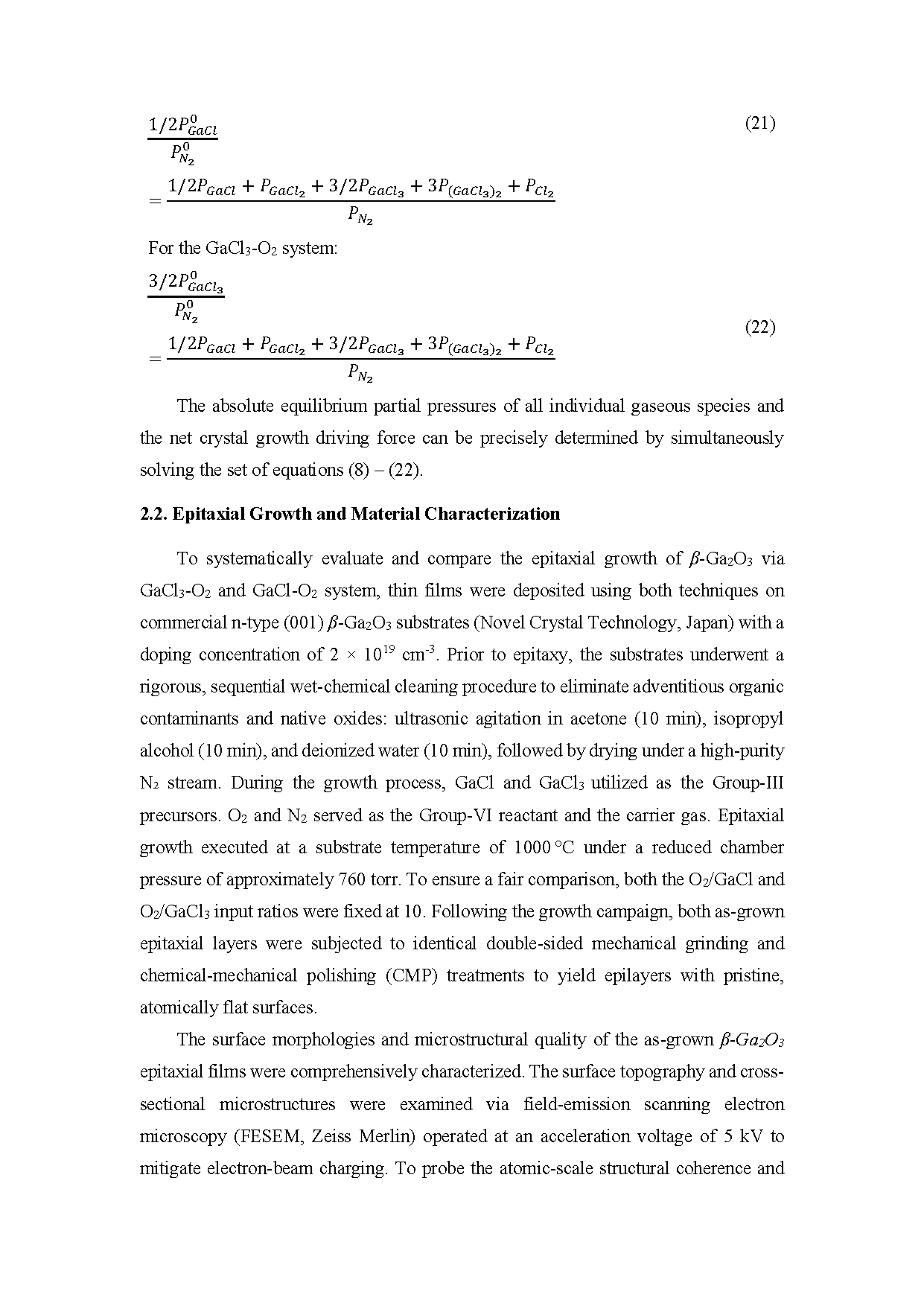

① 针对 GaCl₃-O₂ HVPE 体系开展完整热力学平衡计算,阐明级联反应机制:GaCl₃ 分解生成 GaCl,产物 Cl₂ 累积反向抑制反应驱动力,实现气相过饱和度的主动调控。
② 实验对比 GaCl-O₂ 与 GaCl₃-O₂ 两套体系,GaCl₃ 工艺将(002)摇摆曲线 FWHM 由 110.97 arcsec 降至 45.70 arcsec,获得高质量 β-Ga₂O₃ 同质外延层。
③ SIMS 表征证实尽管反应气氛富含氯,GaCl₃ 外延薄膜体相氯杂质浓度维持在低水平,氯主要参与气相与表面瞬态交换,不会大量进入晶体内部。
④ GaCl₃ 工艺制备晶圆上阵列肖特基二极管展现优异电学均匀性,−50 V 条件下全部器件反向漏电流密度低于 10⁻⁸ A/cm²,抑制由颗粒缺陷带来的漏电通道。
⑤ 证实前驱体化学工程策略,不改动硬件设备即可优化气相反应环境,为高质量、高均匀性 β-Ga₂O₃ HVPE 外延提供新可行方案。
总 结

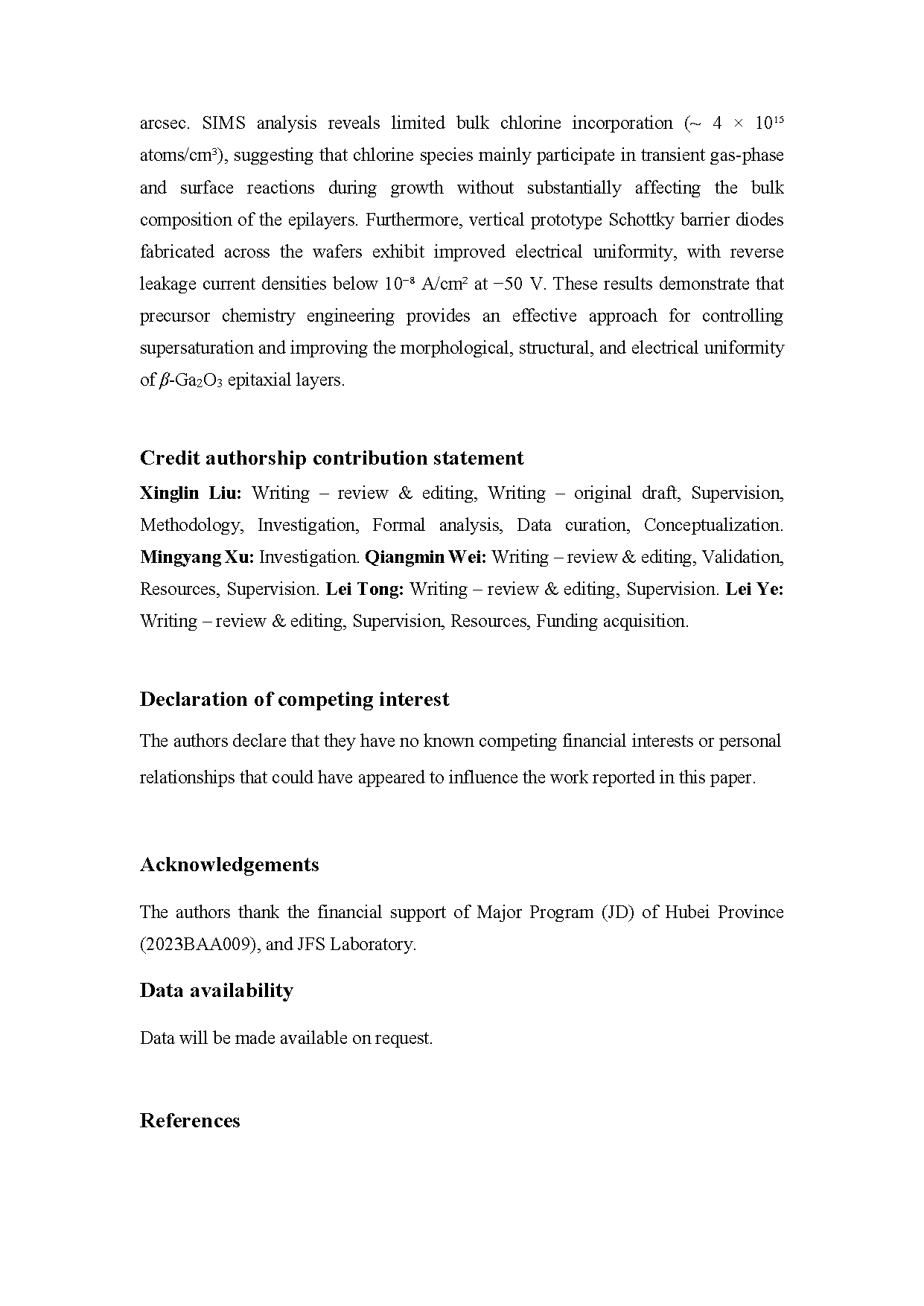

综上,本文研究了基于 GaCl₃-O₂ 体系的前驱体化学调控策略,用于调控气相反应并改善 β-Ga₂O₃ 外延的结构质量。热力学分析表明,在 GaCl₃ 转化过程中生成的 GaCl 所参与的 GaCl-O₂ 反应是 β-Ga₂O₃ 生成的主要途径。同时不断累积的 Cl₂ 将 GaCl-O₂ 反应平衡向反应物侧移动,降低热力学驱动力,由此可以缓解过高的气相过饱和度,减少寄生均相成核与颗粒生成。多尺度结构表征表明,对比传统基于 GaCl 的工艺,GaCl₃ 方法可以得到更加均匀的外延层,表面出现沿 [010] 方向伸长的形貌特征,结晶质量显著提升,将(002)XRC 摇摆曲线半高宽由 110.97 arcsec 降至 45.70 arcsec。SIMS 分析显示薄膜体相氯掺入水平有限(约 4×10¹⁵ atoms/cm³),说明氯物种主要参与生长过程中瞬态气相反应与表面反应,不会显著改变外延层的体相组分。此外,整片晶圆制备的垂直原型肖特基势垒二极管电学均匀性得到改善,在 −50 V 下反向漏电流密度低于 10⁻⁸ A/cm²。以上结果证明,前驱体化学工程是调控过饱和度,同时改善 β-Ga₂O₃ 外延层形貌、结构与电学均匀性的有效手段。
项目支持
本研究得到湖北省重点专项(JD)(2023BAA009)以及 JFS 实验室的经费支持。

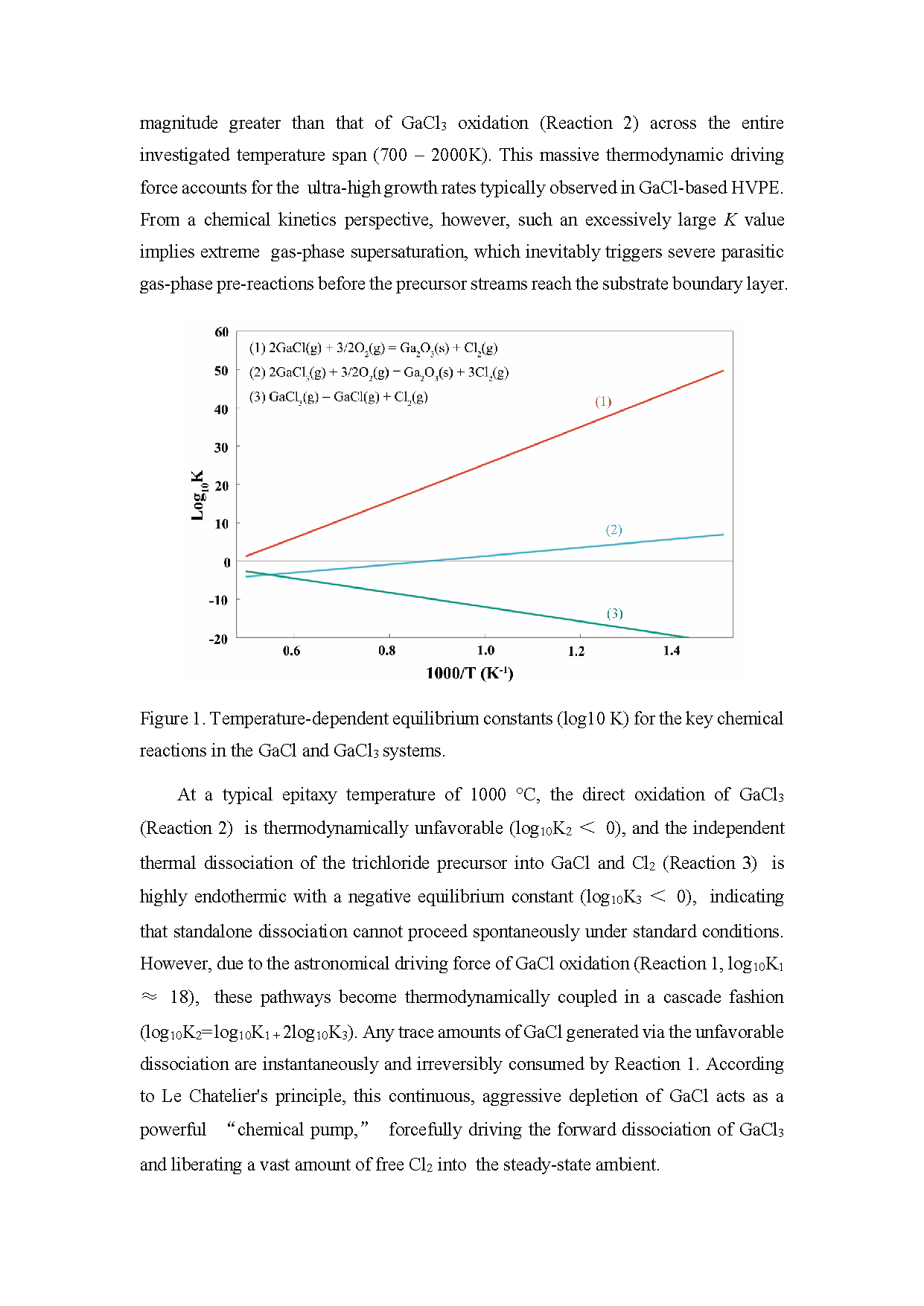

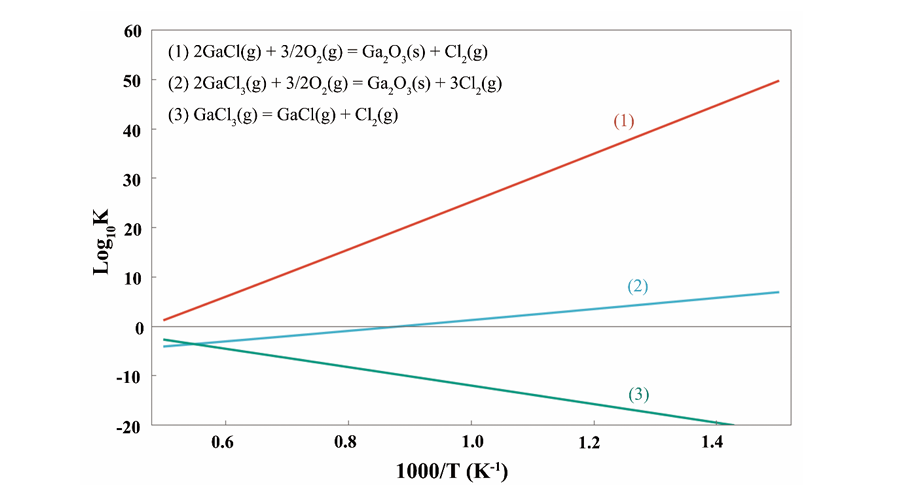

图 1 GaCl-O₂ 与 GaCl₃-O₂ 体系关键化学反应的温度相关平衡常数(log₁₀ K)。

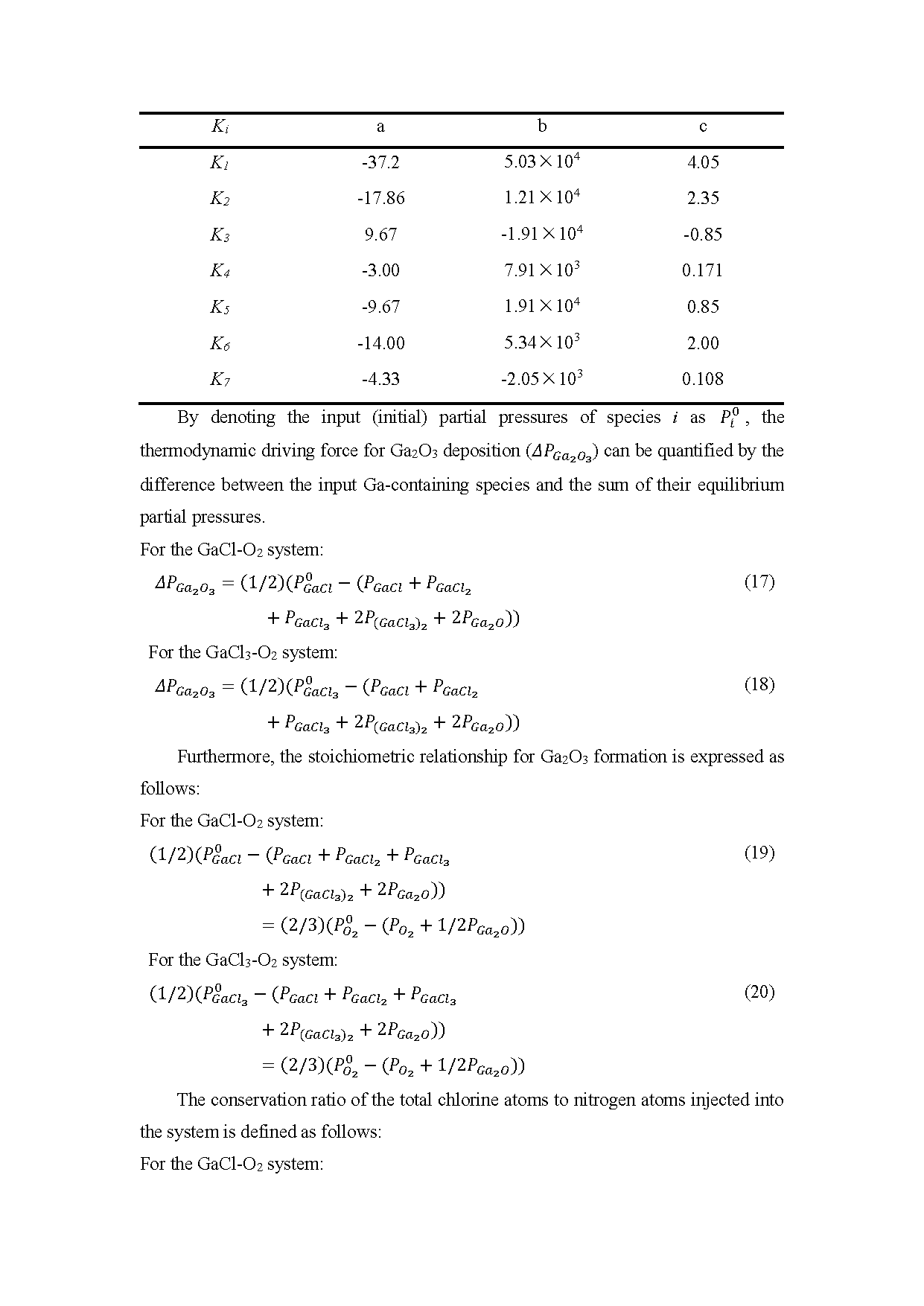

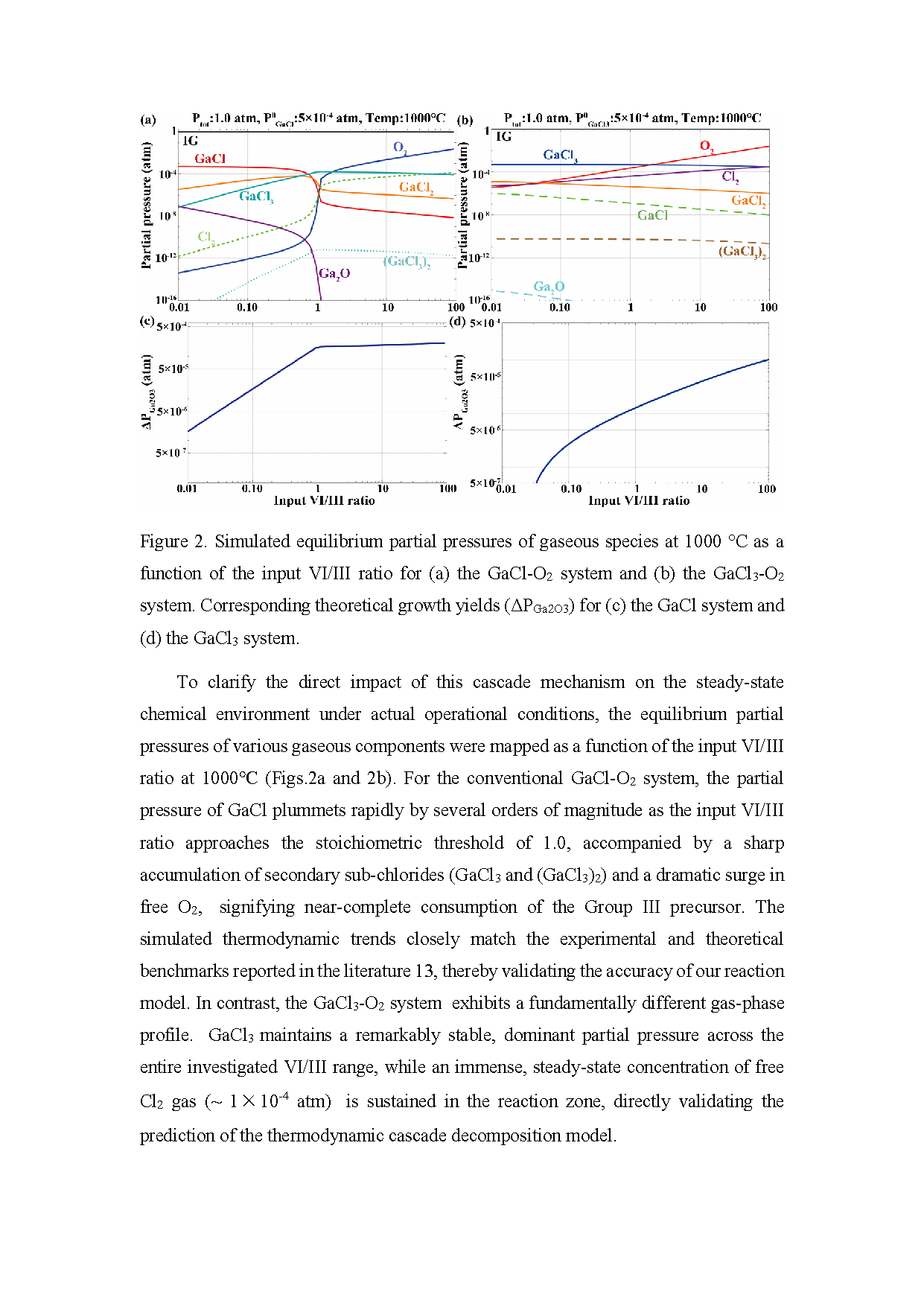

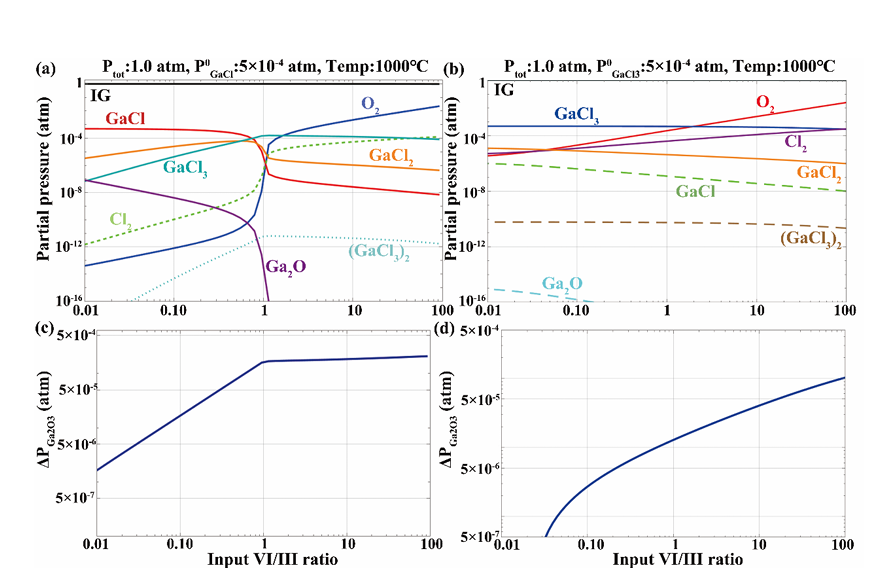

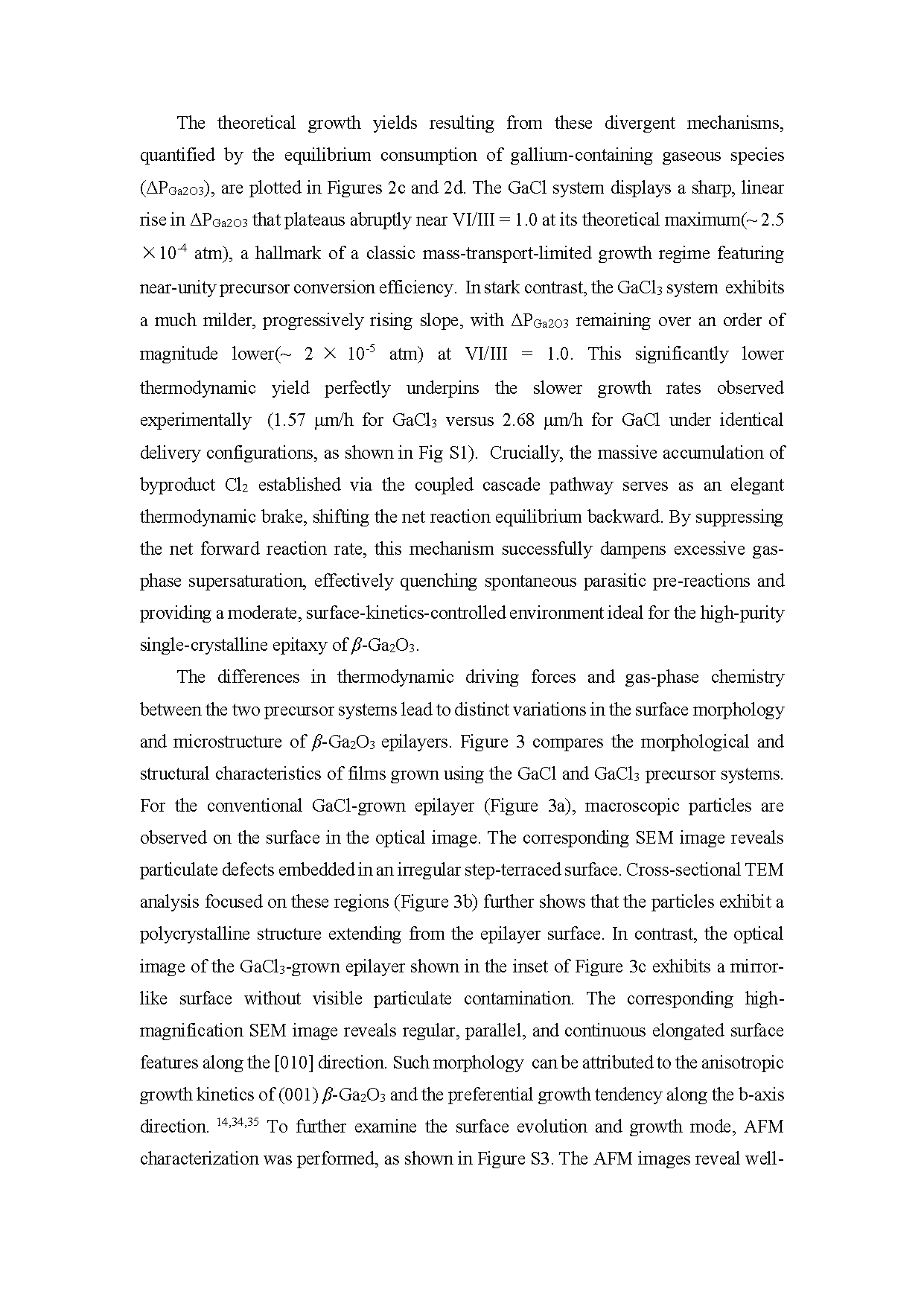

图 2 在 1000 ℃ 条件下,作为输入 VI/III 比函数的气态物质模拟平衡分压:(a) GaCl-O₂ 体系;(b) GaCl₃-O₂ 体系。(c) GaCl 体系对应的理论生长产率(ΔPGa₂O₃);(d) GaCl₃ 体系对应的理论生长产率(ΔPGa₂O₃)。

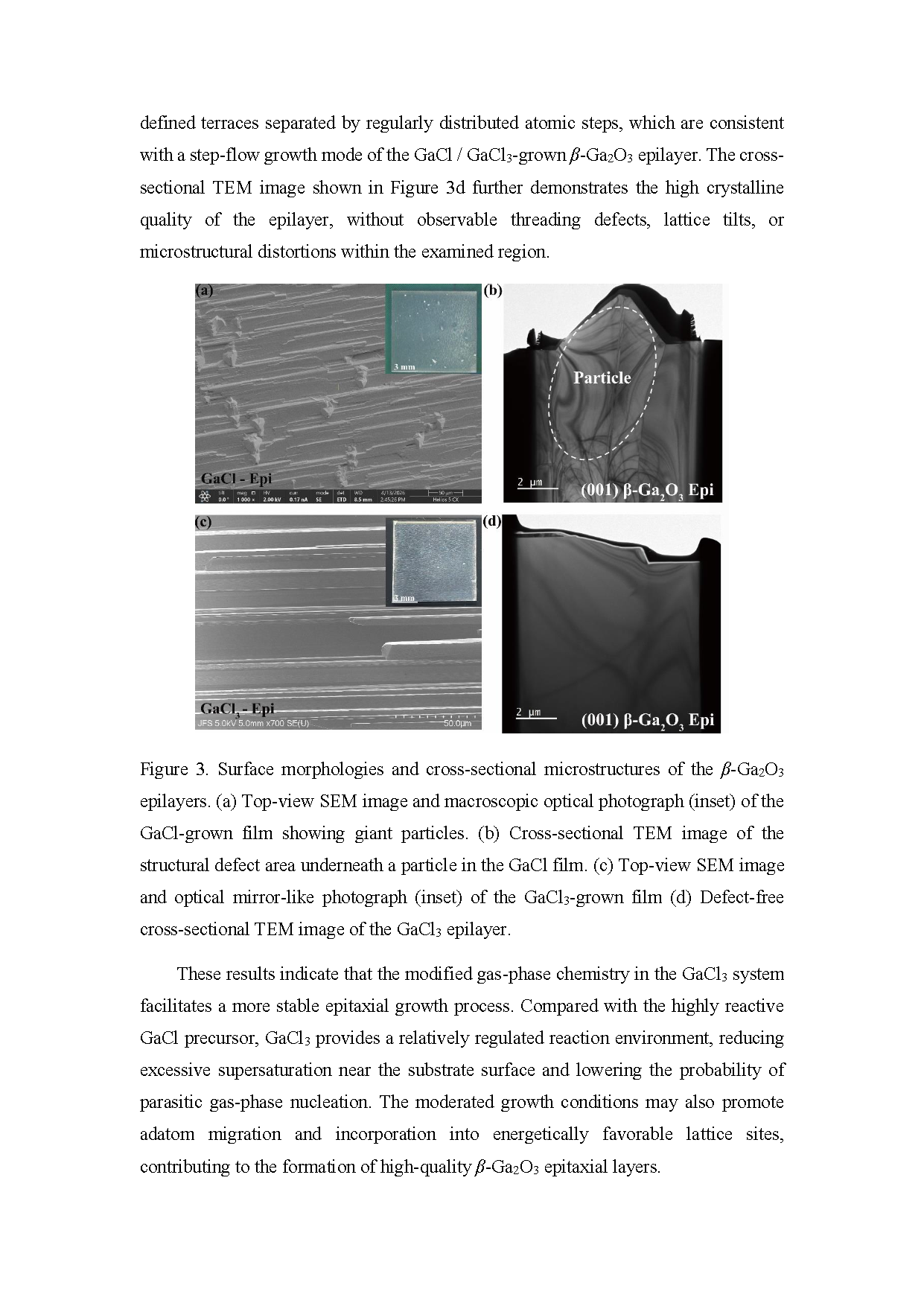

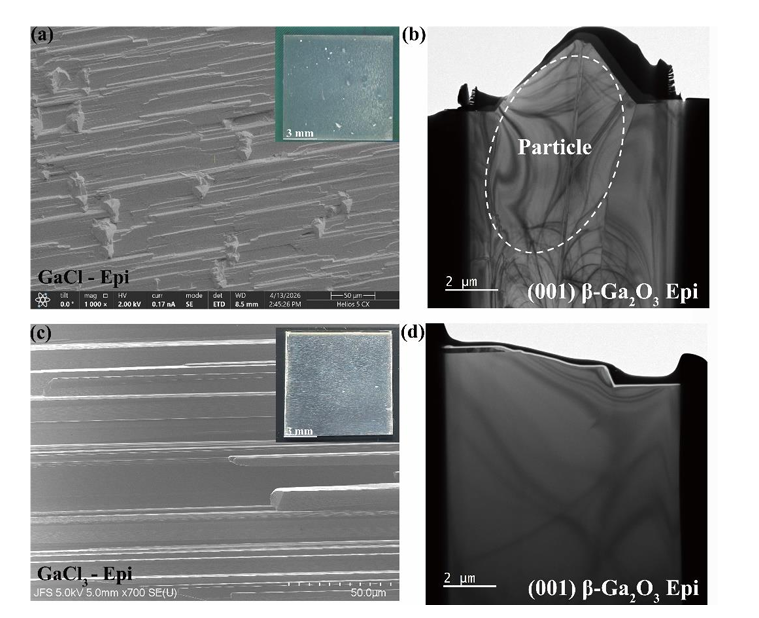

图 3 β-Ga₂O₃ 外延层的表面形貌与截面微观结构。(a) GaCl 制备薄膜的俯视 SEM 图像以及宏观光学照片(插图),可以观察到大颗粒;(b) GaCl 薄膜中颗粒下方结构缺陷区域的截面 TEM 图像;(c) GaCl₃ 制备薄膜的俯视 SEM 图像以及镜面光学照片(插图);(d) GaCl₃ 外延层无缺陷截面 TEM 图像。

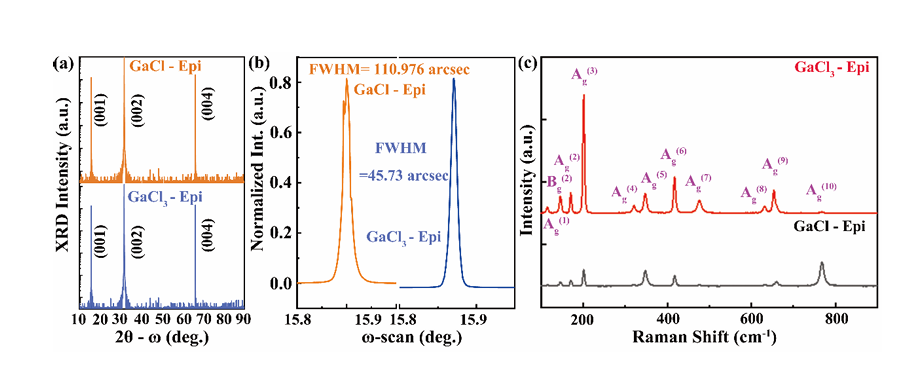

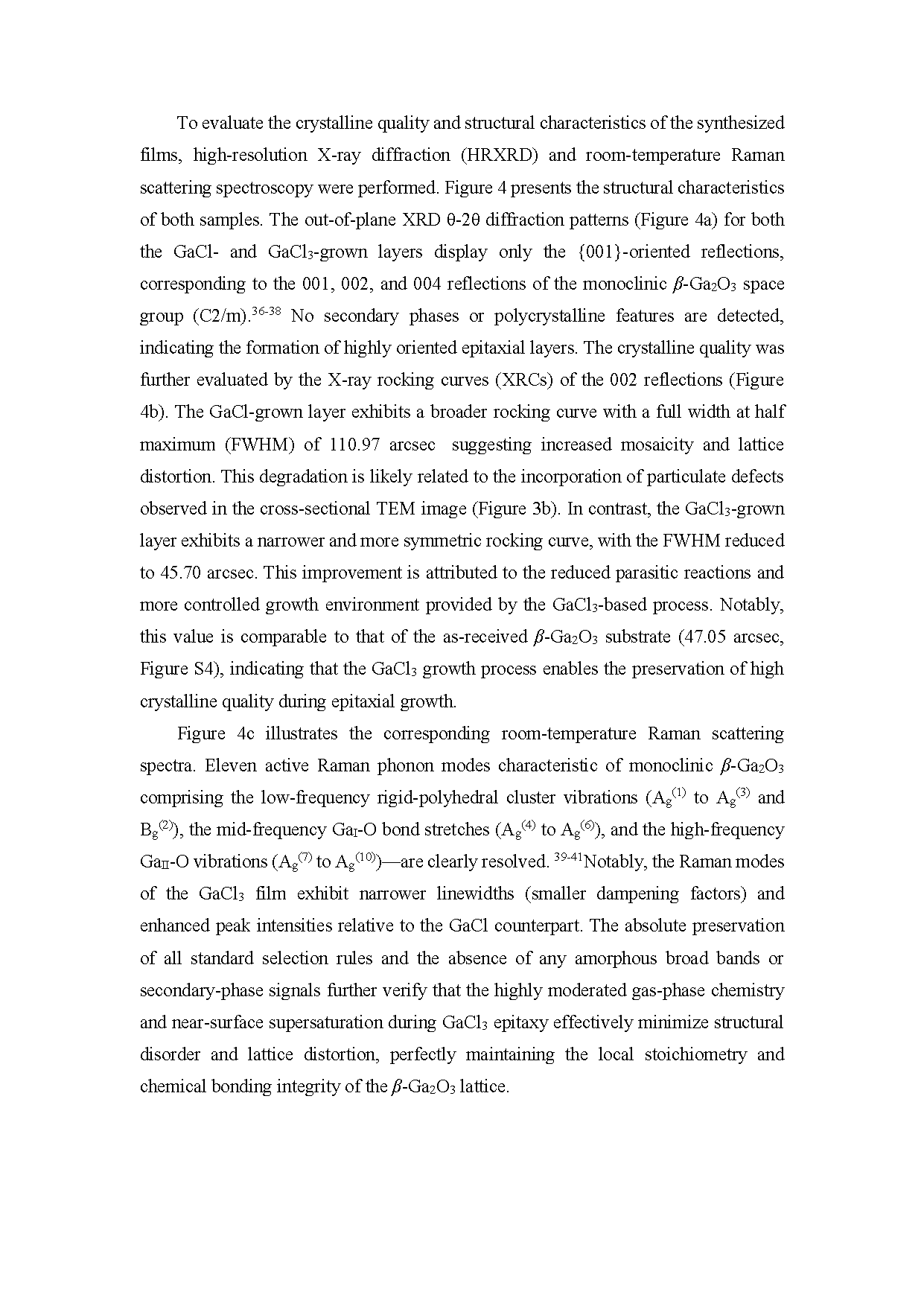

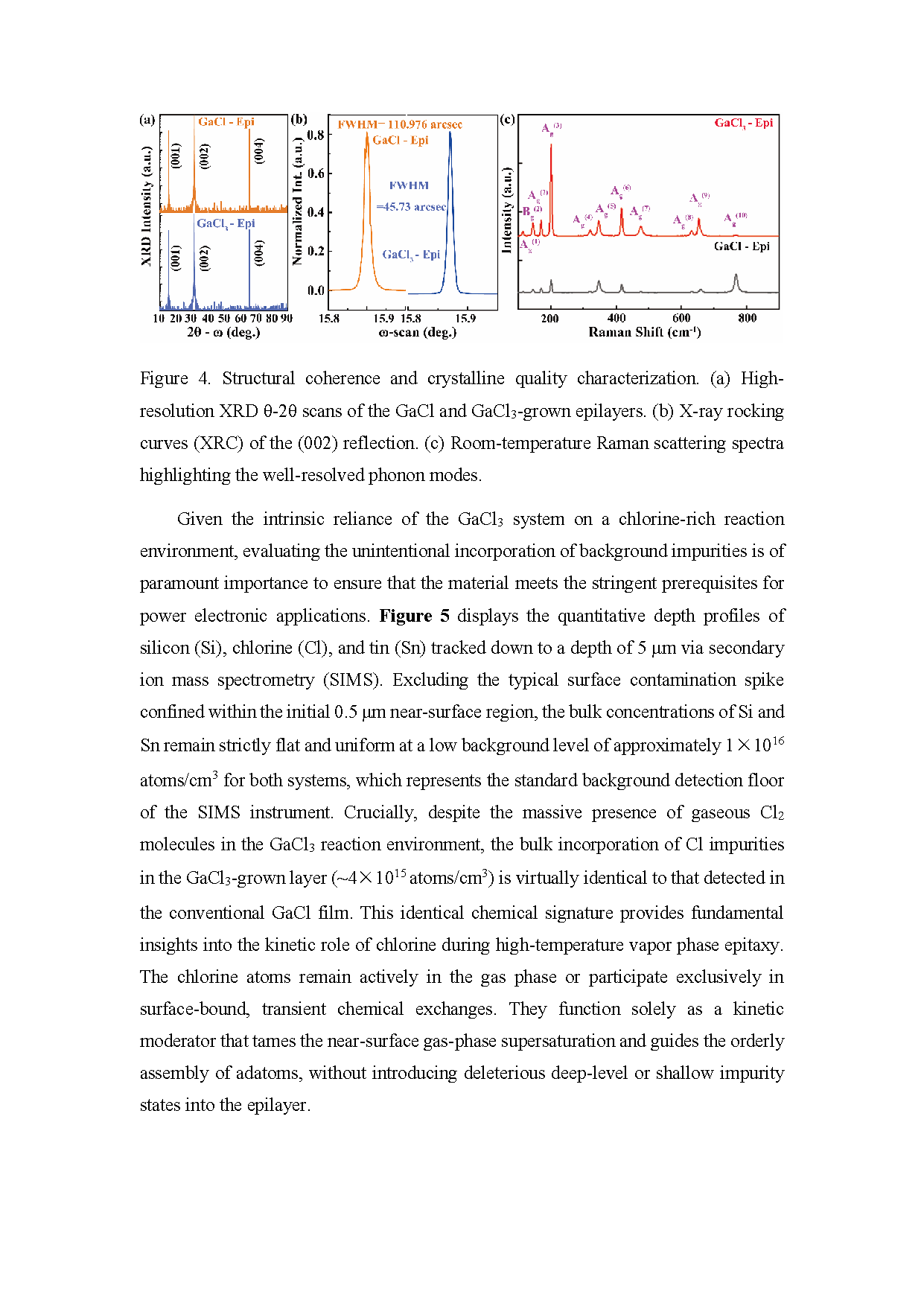

图 4 结构相干性与结晶质量表征。(a) GaCl 与 GaCl₃ 制备外延层的高分辨 XRD θ-2θ 扫描;(b)(002)衍射峰 X 射线摇摆曲线(XRC);(c) 分辨良好声子模式的室温拉曼散射谱。

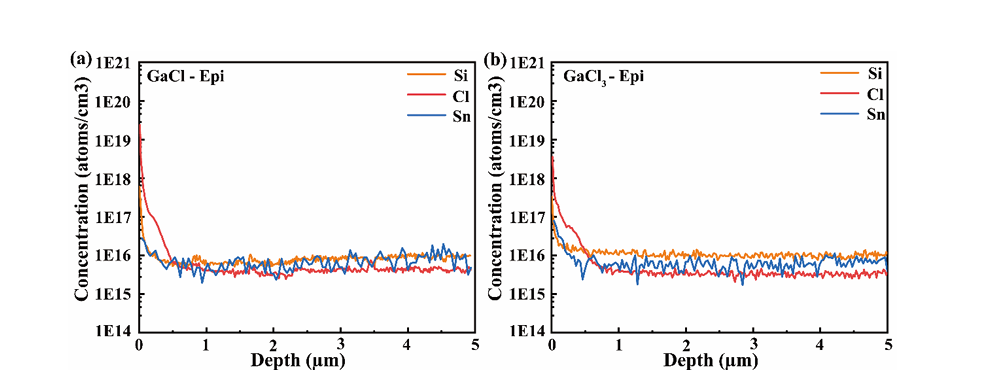

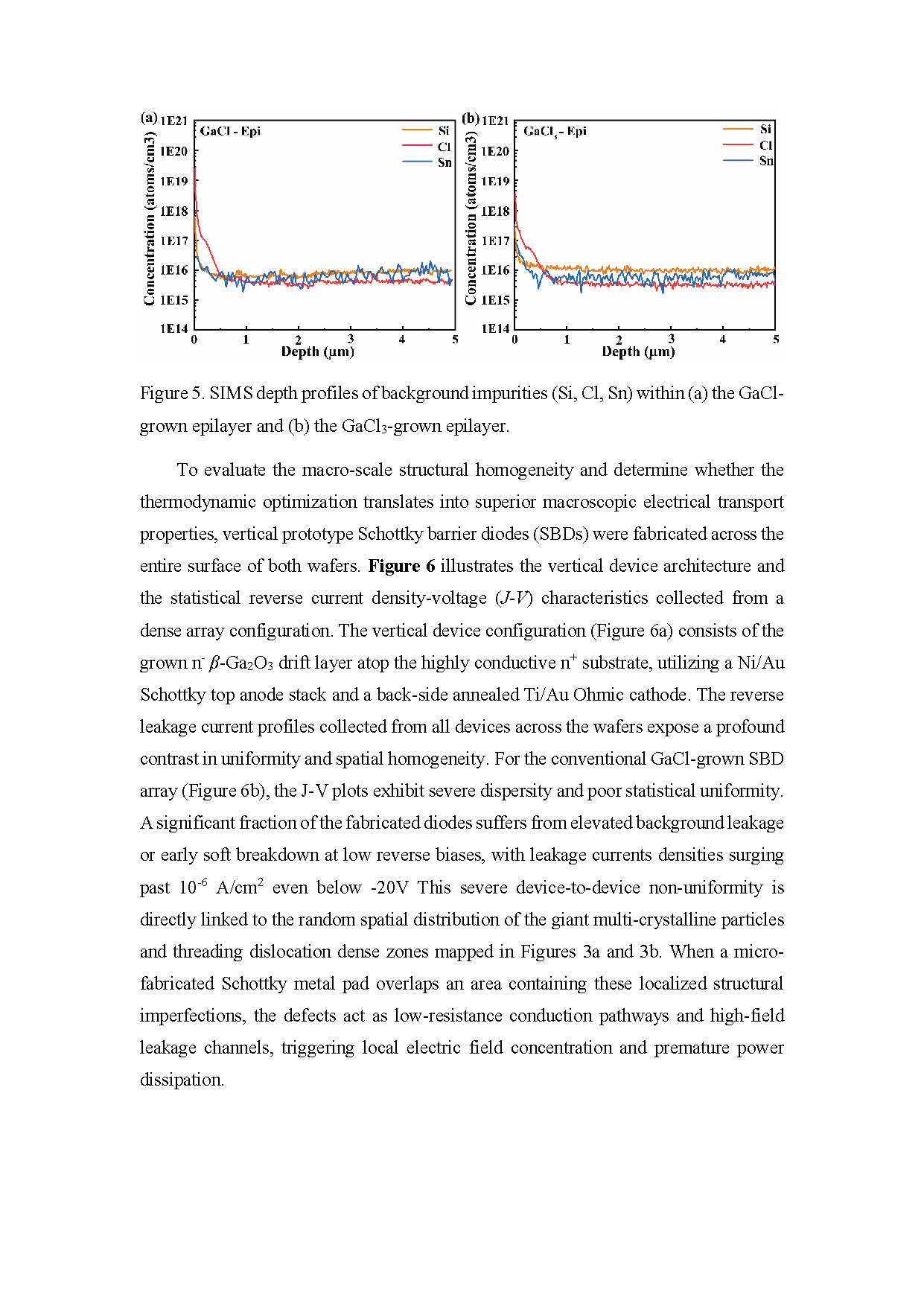

图 5 (a) GaCl 制备外延层与 (b) GaCl₃ 制备外延层内背景杂质(Si、Cl、Sn)的 SIMS 深度剖析曲线。

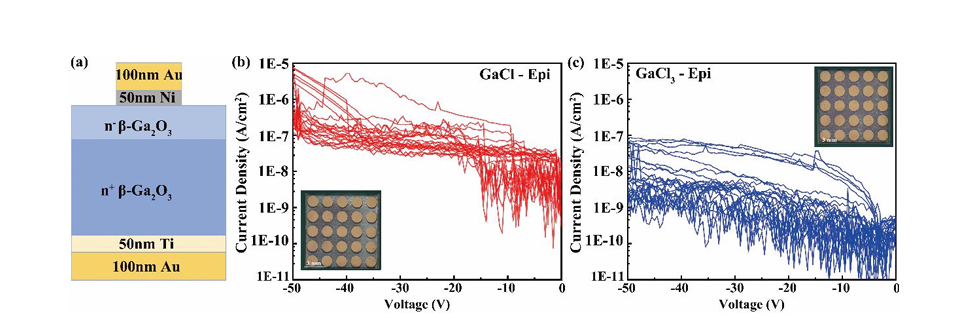

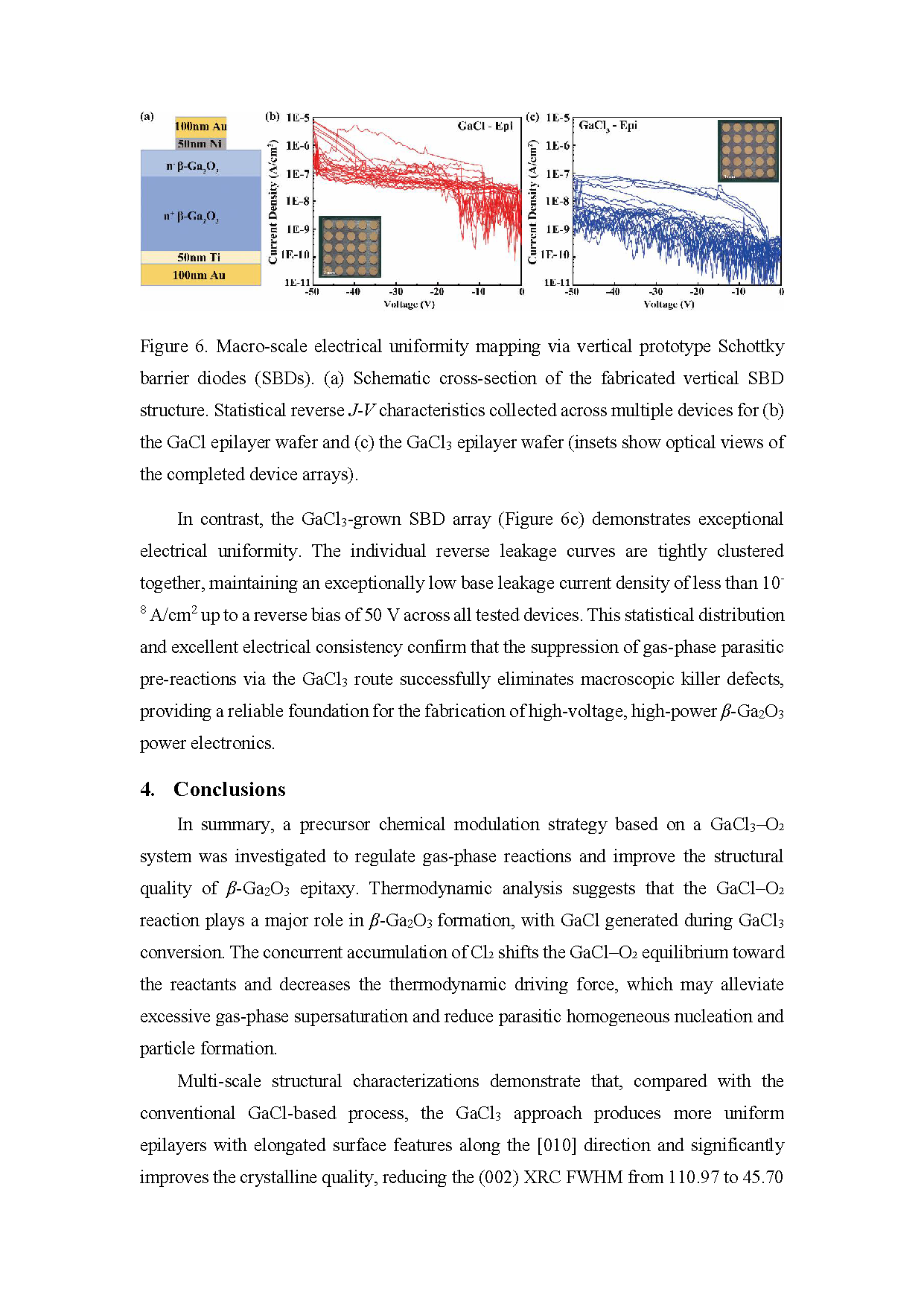

图 6 通过垂直原型肖特基势垒二极管(SBD)开展宏观电学均匀性表征。(a) 制备得到的垂直 SBD 结构截面示意图;(b) GaCl 外延层晶圆与 (c) GaCl₃ 外延层晶圆多只器件统计反向 J-V 特性(插图为完整器件阵列光学照片)。
DOI:
doi.org/10.1016/j.jcrysgro.2026.128798
